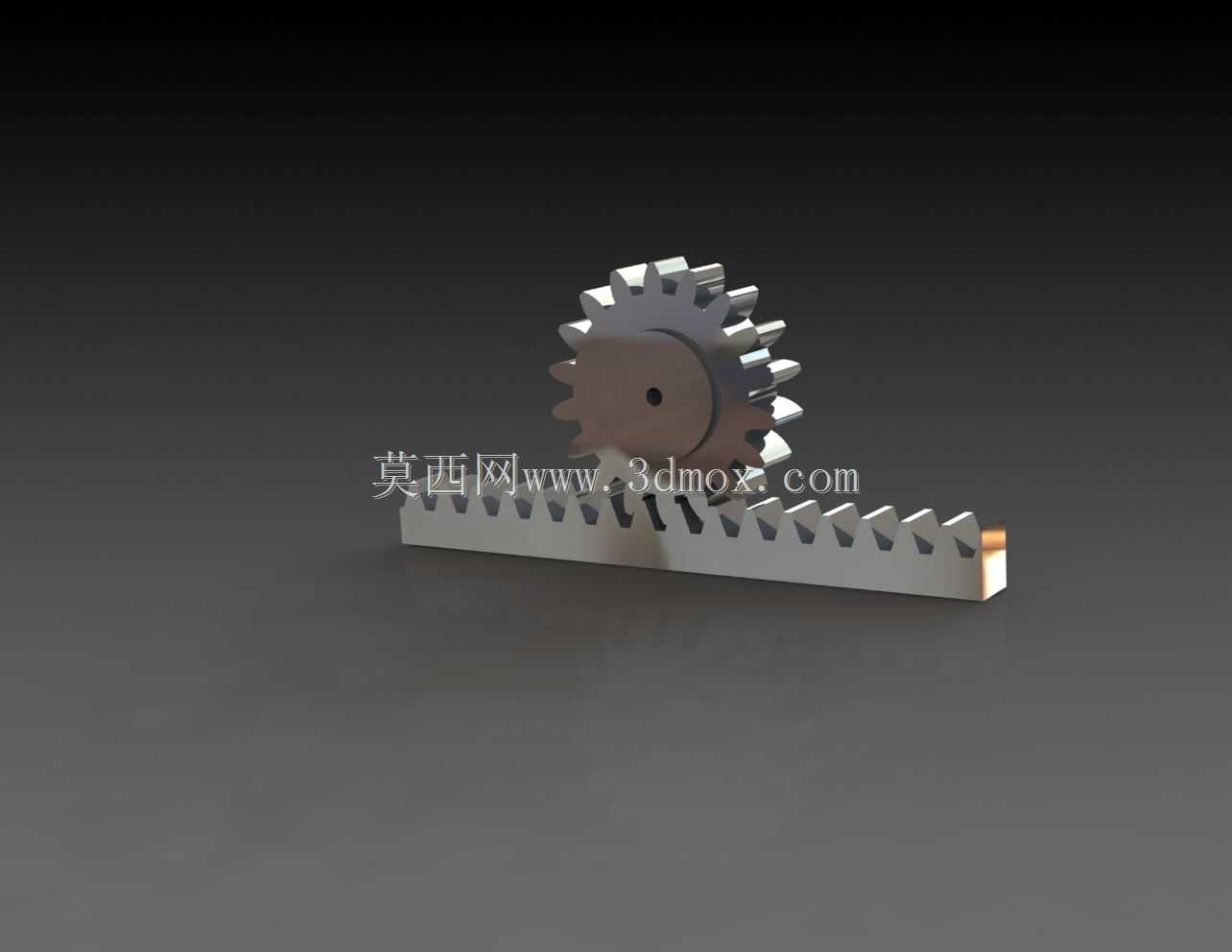

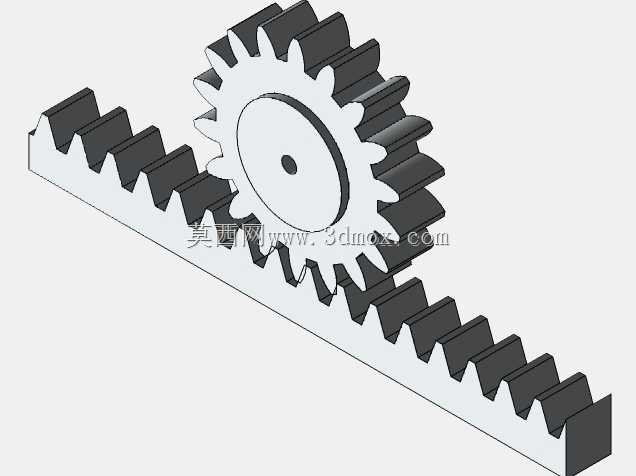

机械传动用齿条小齿轮啮合组件

这套齿条与小齿轮啮合结构，是直线运动与旋转运动转换场景中最常用的基础传动单元，在各类工业设备的进给机构、行程调节结构、定位装置中都有广泛应用。不同于独立的齿轮传动或直线导轨结构，这套组件直接完成回转动力到直线往复动力的转换，不需要额外添加中间转换机构，能大幅简化设备的传动链路，减少传动环节带来的间隙与误差累积。

从实际工程应用来看，这类结构最常出现在机床的工作台进给单元、自动化生产线的工件推移机构、物流设备的升降调节结构、阀门的开度调节机构中，只要是需要将伺服电机、步进电机的旋转输出转化为精准直线位移的场景，都能看到这类啮合结构的身影。设计这套组件时，首先要保证齿形的啮合精度，齿条的齿距公差、齿向公差需要和小齿轮的齿形参数完全匹配，避免啮合过程中出现卡滞、侧隙过大的问题。小齿轮的齿顶高、齿根圆角都做了适配优化，在和齿条啮合时，重合度控制在1.2以上，保证传动过程中至少有一对轮齿处于完全啮合状态，避免传动过程中出现冲击、断齿的风险。

从结构特性来看，这套组件的小齿轮采用直齿结构，和直齿齿条配合，安装调试时不需要调整螺旋角的匹配角度，对安装座的加工精度要求相对更低，后期维护更换配件也更便捷。齿条的基准面做了平整处理，安装时可以直接贴紧设备的安装基准面，通过侧面的定位销完成位置固定，不需要额外做复杂的找正工序。小齿轮的中心孔预留了标准轴配合尺寸，键槽位置符合通用传动件的配合标准，可以直接和标准输出轴配合安装，不需要二次加工适配。

在安装边界上，齿条的安装基面平面度要求控制在0.02mm每米范围内，小齿轮的安装轴线需要和齿条的长度方向保持平行，平行度公差不超过0.03mm每100mm行程，啮合时的齿侧间隙根据应用场景的不同可以做微调：如果是用于高精度定位的场景，侧隙可以控制在0.01-0.03mm之间，保证反向传动时的空程误差足够小；如果是用于重载传动、低速运行的场景，侧隙可以适当放大到0.05-0.1mm，避免热胀冷缩导致轮齿卡滞，同时也能储存少量润滑脂，降低啮合面的磨损速度。

设计过程中特意对齿面的受力做了校核，在额定负载下，齿面的接触应力、齿根的弯曲应力都控制在材料许用应力的70%以内，保证长期往复运行时不会出现齿面点蚀、齿根断裂的问题。齿条的两端做了限位凸台结构，可以避免小齿轮运行到齿条端部时出现脱啮的问题，不需要额外加装行程限位块就能保证运行的安全性。小齿轮的轮齿两端做了微小的倒角处理，在装配时即使存在少量的位置偏差，也能顺利导入啮合位置，降低装配调试的难度。

实际使用时，这套组件可以根据设备的行程需求拼接不同长度的齿条，拼接时需要保证相邻齿条的齿距衔接误差控制在0.01mm以内，避免小齿轮经过拼接位置时出现传动卡顿。润滑方式可以采用脂润滑或者油润滑，在高速运行场景下建议采用油浴润滑或者滴油润滑，降低齿面的摩擦温度，延长组件的使用寿命；在低速、轻载的场景下，定期涂抹润滑脂即可满足使用需求。不同于皮带传动、链传动的结构，齿轮齿条传动的传动比恒定，不会出现弹性滑动、打滑的问题，传动效率可以达到90%以上，在长行程传动场景下，相比丝杠传动不会出现临界转速的限制，能实现更长距离的动力传输，同时承载能力也比同步带传动高出数倍，适合中重载、高精度的直线传动场景。
