简易休闲卡丁车底盘转向总成结构设计

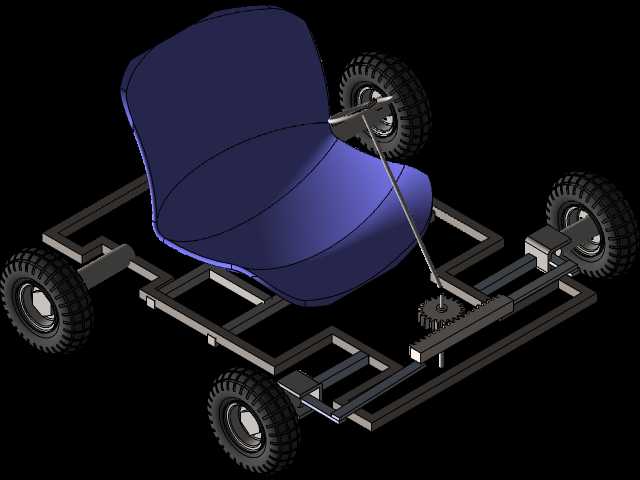

　　这套卡丁车结构方案，核心围绕休闲娱乐场景下的轻量化驾乘需求搭建，整体采用框架式钢管底盘作为承载基体，所有功能部件均依托底盘的安装点位完成布局，没有冗余的装饰性结构，完全以功能实现为核心设计导向。日常应用中，这类结构可直接用于场地休闲卡丁车、园区观光代步小车、青少年科创实践载具的基础框架搭建，也可作为小型电动载具的改装基底，适配室内外平整铺装场地的低速行驶需求，不需要复杂的配套养护条件，普通机械加工车间即可完成全部零部件的加工与整机组装。

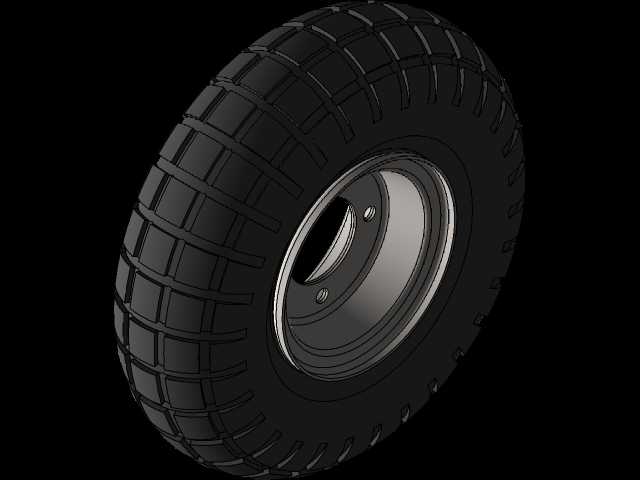

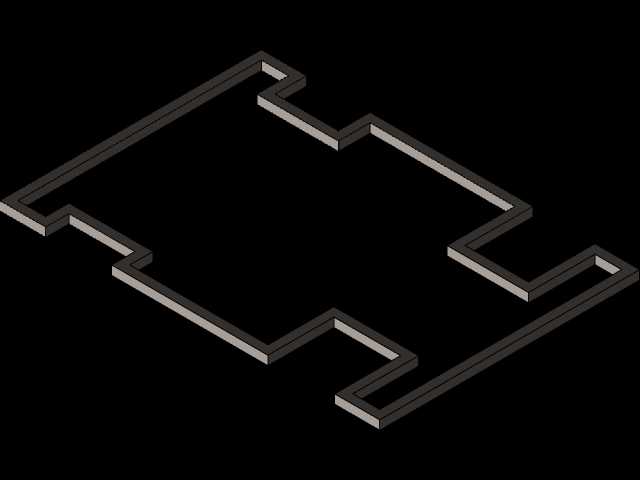

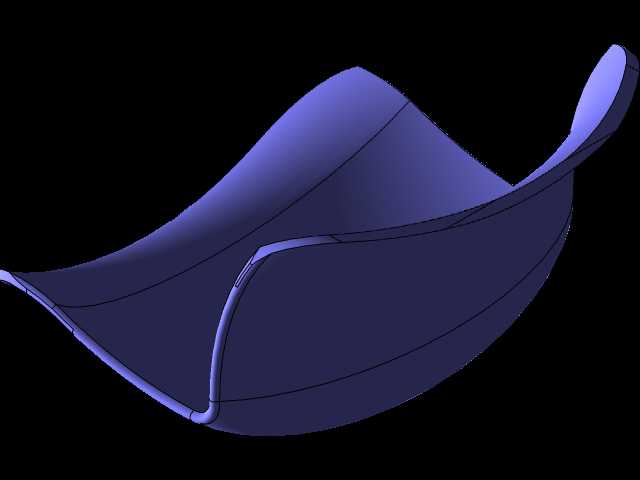

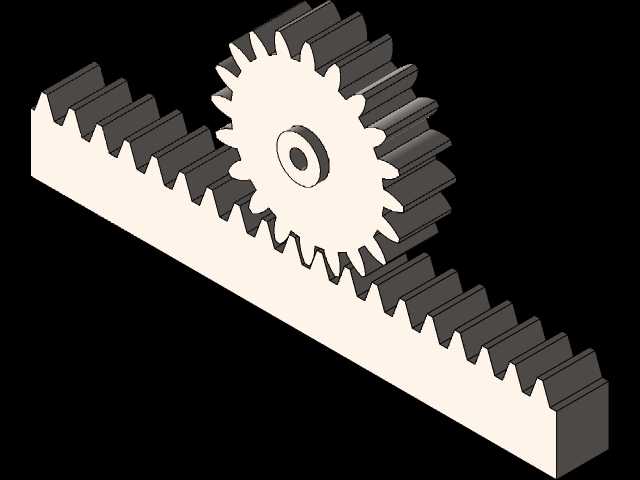

　　从功能特性来看，整套结构覆盖了卡丁车行驶所需的全部核心系统：承载部分采用矩形钢管拼接的框架结构，管材选型兼顾刚性与轻量化，框架上预留了动力单元安装位，使用者可根据实际需求加装直流驱动电机或者小型燃油发动机，不需要额外对底盘做打孔焊接改造；转向部分采用齿轮齿条配合转向柱的结构，转向柱上端预留方向盘安装接口，下端通过齿轮与横向布置的齿条啮合，齿条两端通过万向节与转向节臂连接，转动方向盘时即可带动前轮同步偏转，转向传动比设定适配低速行驶场景，转向虚位控制在合理区间，不需要额外加装助力结构即可获得轻便的转向手感，万向节的设置可以抵消车架加工带来的装配误差，同时缓冲行驶过程中路面传递到转向柱的冲击，避免转向卡滞。行走部分采用四个同规格的低压充气轮胎，搭配钢制轮毂，轮毂通过轮轴连接到底盘的安装支座上，后轮轴预留了链轮或者带轮的安装位，可直接对接动力单元的输出端，传动路径短，动力损耗小。驾乘部分采用一体化成型的塑料座椅，座椅安装位在底盘框架的重心区域，乘坐时整车前后载荷分配接近50:50，行驶过程中不容易出现翘头或者甩尾的情况，座椅的曲面造型贴合人体背部与臀部曲线，低速行驶时不需要额外加装安全带也能获得足够的支撑性。

　　设计思路上，整套结构优先考虑加工与装配的便捷性，所有零部件均采用常见的标准型材与标准件，没有特殊定制的异形结构件，底盘框架的拼接采用焊接与螺栓连接结合的方式，主要承重点位采用满焊处理，可拆卸的部件连接采用高强度螺栓紧固，后期维护更换部件时不需要对整体结构做破坏性拆解。转向机构的齿条行程与前轮最大偏转角度做了匹配设计，最大转向角度下轮胎不会与底盘框架发生运动干涉，最小转弯半径可控制在三米以内，适配狭小场地内的转向掉头需求。轮胎安装位的轮轴支座采用加厚钢板焊接成型，可承受行驶过程中的颠簸冲击，即使在轻度非铺装路面行驶也不会出现支座变形的问题。

　　从安装边界与尺寸适配来看，整套结构的整体宽度控制在1.2米以内，长度控制在1.6米左右，整体高度不超过0.6米，属于小型载具的尺寸范畴，普通的货运三轮车即可完成整机转运，不需要大型吊装设备辅助装卸。底盘框架的底部离地间隙设定为120毫米，可通过普通铺装路面上的减速带与小尺寸障碍物，不会出现底盘剐蹭的情况。各个部件的安装公差设定在合理范围，普通机加工精度即可满足装配要求，不需要高精度的五轴加工设备，零部件的加工成本控制在较低区间，适合小批量生产制作。座椅的安装孔位采用通用化设计，可适配市面上多数现成的卡丁车塑料座椅，也可根据需求更换为布艺或者皮质座椅，不需要重新调整安装点位。动力单元的安装预留空间可适配功率在3千瓦以内的直流电机，或者排量在100cc以内的小型燃油发动机，安装点位预留了固定螺栓孔，可直接对接不同规格的动力单元，不需要额外制作转接支架。转向柱的安装角度设定为15度后倾，符合普通驾乘人员的操作习惯，长时间握持方向盘也不容易产生疲劳感。齿条传动部分预留了润滑脂加注口，日常维护时只需要定期加注润滑脂即可保证转向顺畅，不需要复杂的养护操作。轮轴部分采用标准轴承配合密封端盖的结构，可阻挡灰尘与泥水进入轴承内部，延长轴承的使用寿命，常规使用场景下轴承的更换周期可达到上千小时。
