T型U15无人机动力电机结构设计

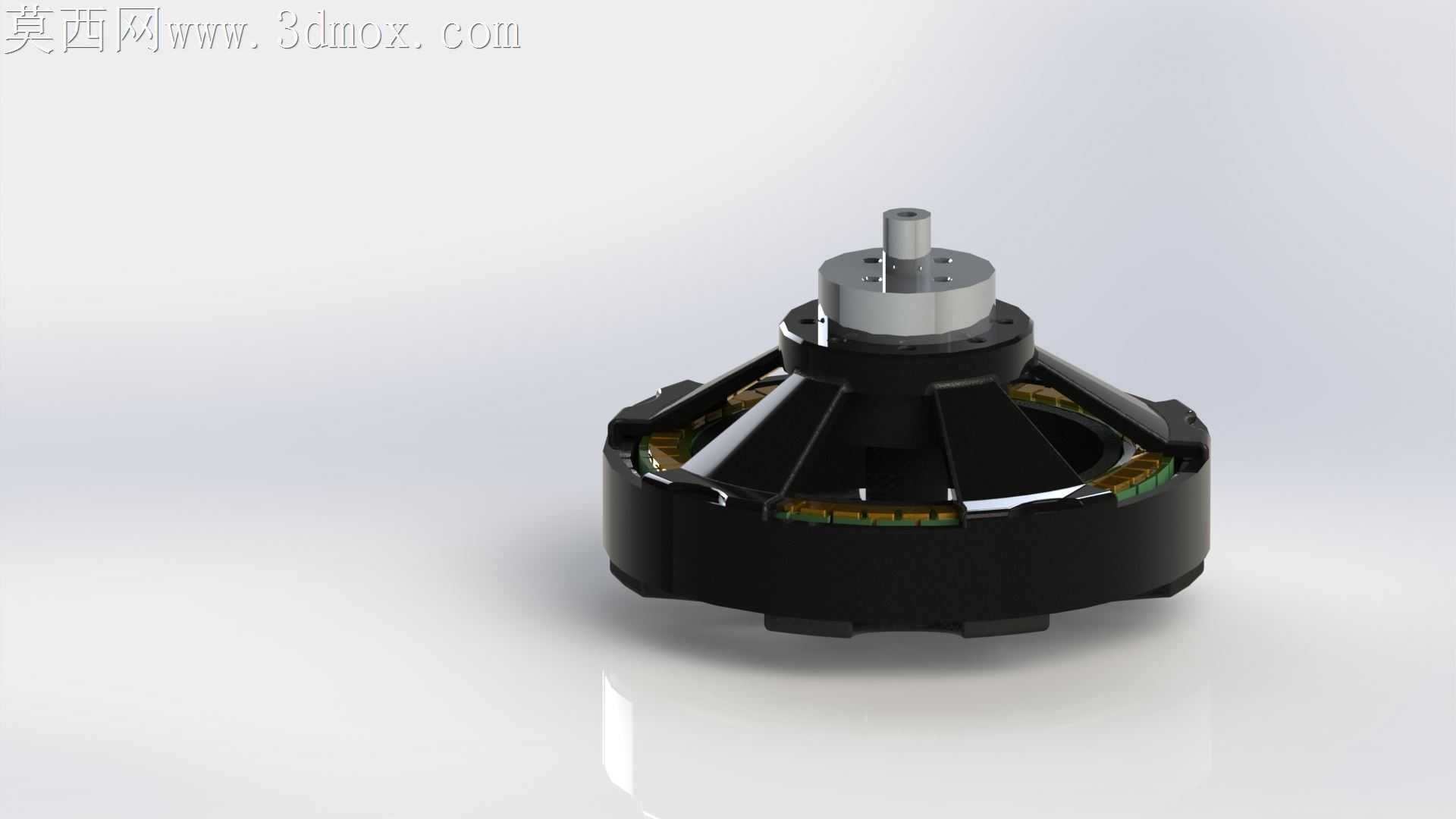

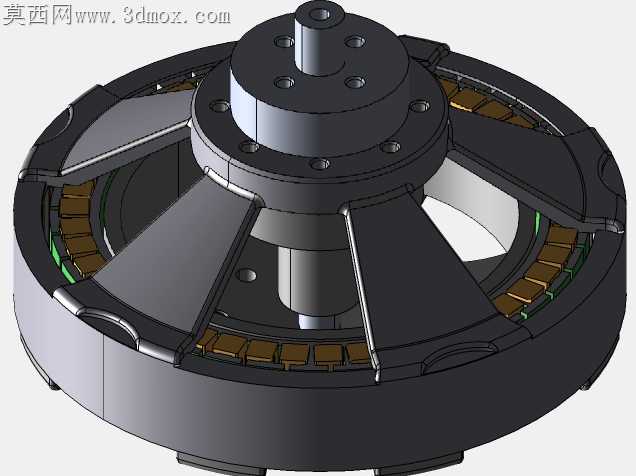

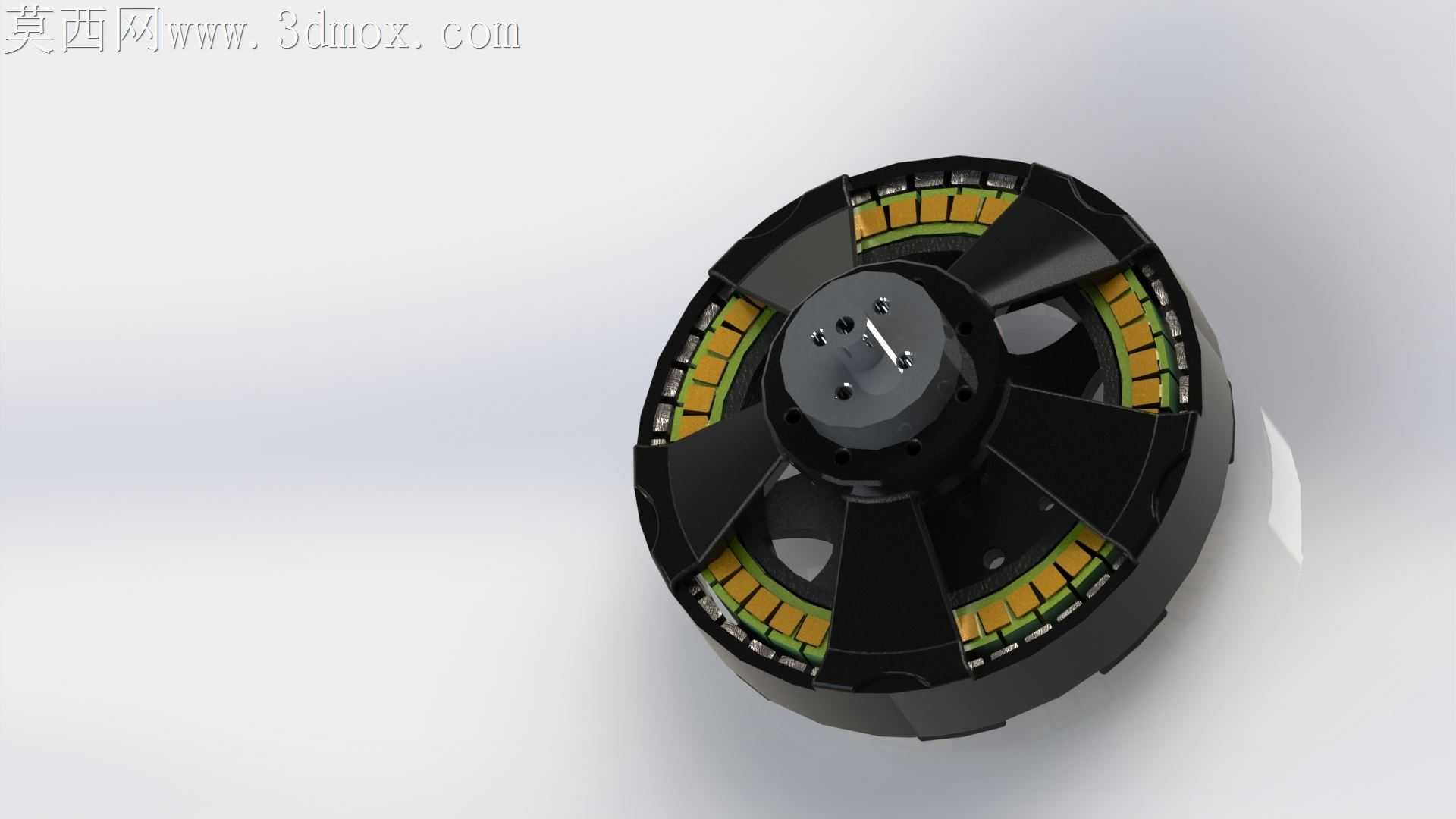

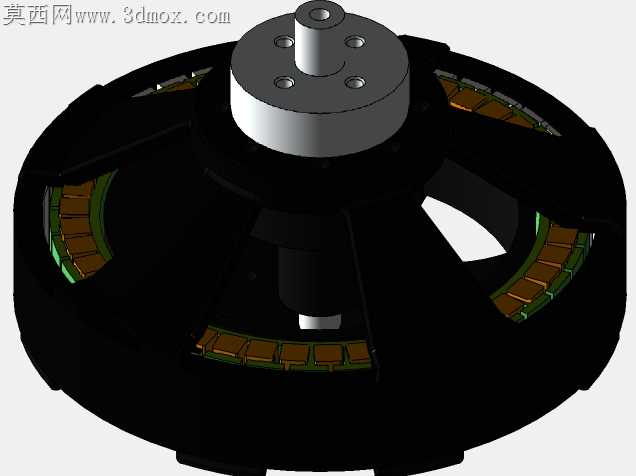

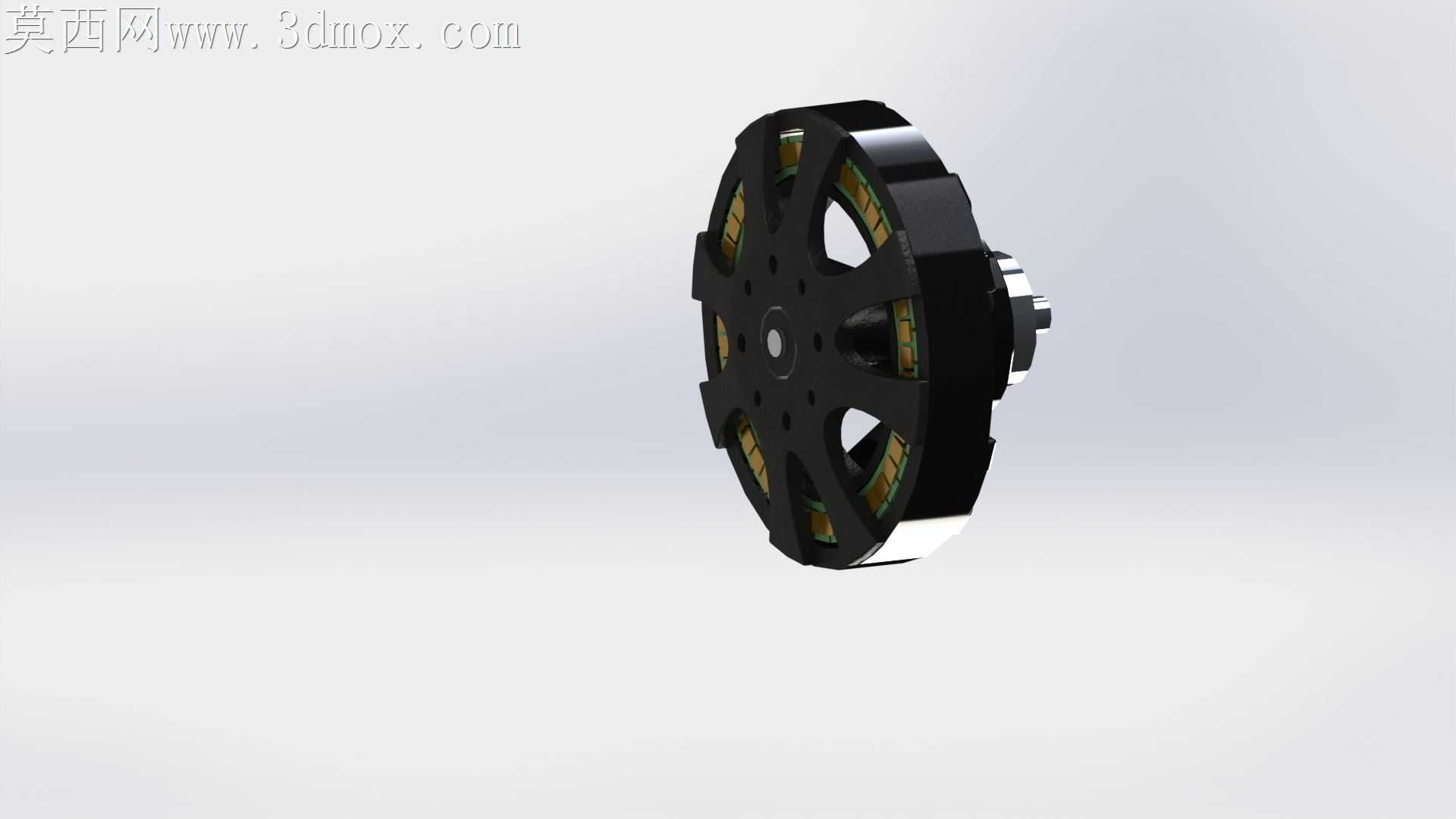

多旋翼无人机动力系统的核心痛点，始终绕不开高功率密度下的散热与动平衡矛盾，尤其是大拉力级别的盘式电机，定子绕组的排布间隙、转子磁钢的同轴度偏差，都会直接转化为飞行过程中的振动损耗与效率折损。这款T型布局的动力电机，在定子支撑筋的结构设计上做了针对性取舍，没有采用常规的整圈封闭外壳，而是用五根辐射状的支撑筋连接中心轴座与外圈定子固定环，筋条截面做了带拔模斜度的梯形设计，既给CNC加工环节留出了足够的刀具退刀空间，避免深腔加工时的刀具振纹影响装配基准面的平面度，又能在电机高速运转时形成导流风道，让绕组工作产生的热量顺着筋条间隙直接散出，不用额外增加散热涂层或者配重块就能把持续工作的温升控制在合理区间。

转子外壳的内壁与磁钢贴合面做了0.02mm的过盈公差设计，没有用常规的胶水粘接固定，而是在磁钢卡槽的端部做了微凸的卡点，装配时磁钢顺着卡槽滑入后会被卡点限位，哪怕长时间高负荷运转导致胶层老化，磁钢也不会在离心力作用下移位扫膛。中心轴座的安装孔位做了沉头设计，螺丝锁紧后端面完全沉入轴座平面，不会突出表面影响螺旋桨的安装贴合度，轴座与支撑筋的衔接处做了R1.5的圆角过渡，没有尖锐的应力集中角，哪怕飞行中遇到突发的气流冲击产生交变载荷，衔接位置也不会出现应力断裂的隐患。

绕组的排布特意留了均匀的0.8mm间隙，没有为了追求更高的槽满率把线槽塞得过满，既给浸漆工序留出了足够的渗透空间，让绝缘漆能完全包裹每一根漆包线避免匝间短路，也能让气流顺着绕组间隙带走内部积热，不会出现外层绕组温度正常、内层绕组过热烧蚀的问题。转子外壳的外表面做了哑光硬质氧化处理，没有追求亮面的装饰效果，哑光层的热辐射效率比亮面高出近三成，能进一步辅助散热，同时硬质氧化层的硬度足够抵御飞行中遇到的细沙、碎石冲击，不会轻易出现外壳凹陷碰伤磁钢的问题。

出线位置的护线套做了内嵌式设计，护线套与外壳的配合面做了一圈密封槽，装配时打一圈密封胶就能达到IP54的防护等级，雨天飞行或者在多尘环境下作业时，水汽和灰尘不会顺着出线缝隙进入电机内部腐蚀轴承或者绕组。轴承位的公差选用了K6的过渡配合，装配时用热装工艺把轴承压入轴座，既不会因为间隙过大出现轴承跑外圈的问题，也不会因为过盈量太大导致轴承内圈变形、运转阻力增大，出厂前的动平衡调试环节，只需要在转子支撑筋的预留配重槽里加少量配重块，就能把15000转下的振动值控制在0.03mm/s以内，完全满足长航时作业无人机的动力稳定性要求。
