两级平行轴减速齿轮传动箱结构设计

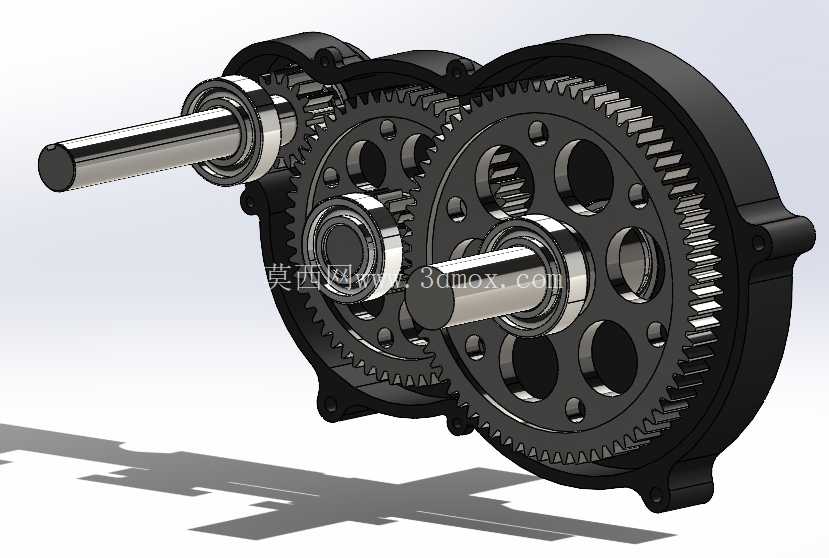

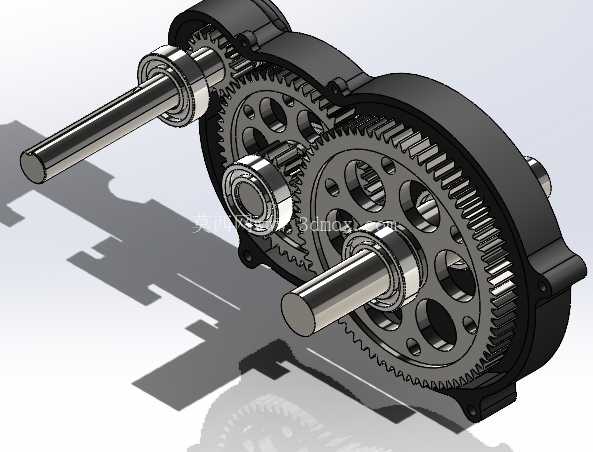

　　这套两级减速齿轮传动结构，核心是通过两对啮合齿轮组的齿数差实现固定速比的扭矩放大，在中小功率传动场景里适配性极强，常见于轻工输送线、小型物料加工设备、农用辅助机具的动力端，用来匹配原动机高转速低扭矩的输出特性，让执行端获得符合作业需求的低转速大扭矩动力。从结构布局来看，采用平行轴布置方案，输入轴与输出轴轴心线平行，箱体为剖分式铸铁结构，上下箱沿通过定位销与螺栓实现精准合箱，既保证齿轮啮合的同轴度精度，也方便后期检修时拆解检查齿面磨损、轴承游隙情况。

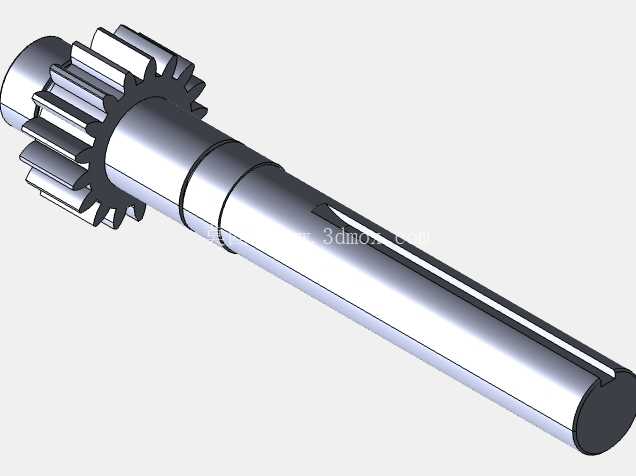

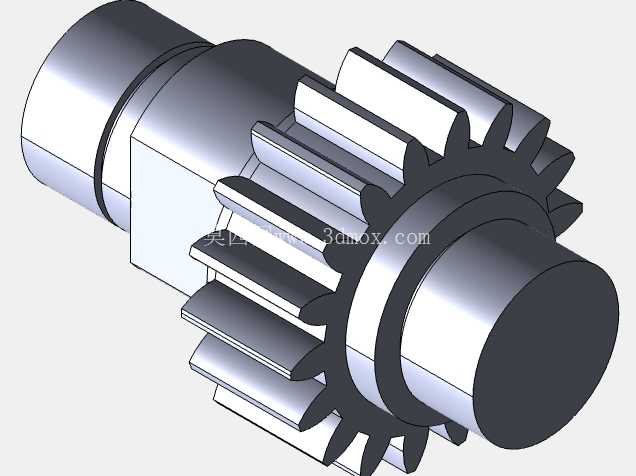

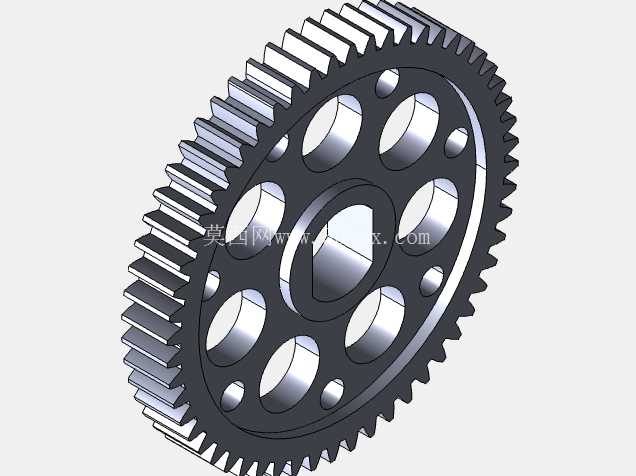

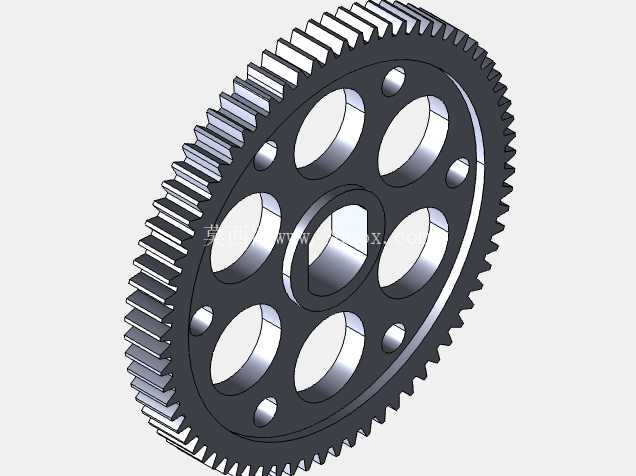

　　输入轴端通过轴承支撑在箱体轴承孔内，轴上加工有定位轴肩，用来固定小齿轮的轴向位置，避免传动过程中齿轮窜动影响啮合精度；中间轴上同时固定大直径从动齿轮与小直径主动齿轮，第一级啮合将输入的高转速降低后传递到中间轴，再通过第二级齿轮副进一步减速增扭，最终动力从输出轴传出，两级传动的速比分配经过载荷校核，高速级采用较小模数齿轮降低转动惯量，低速级采用较大模数齿轮承受更大扭矩，避免低速重载下出现断齿、点蚀失效。

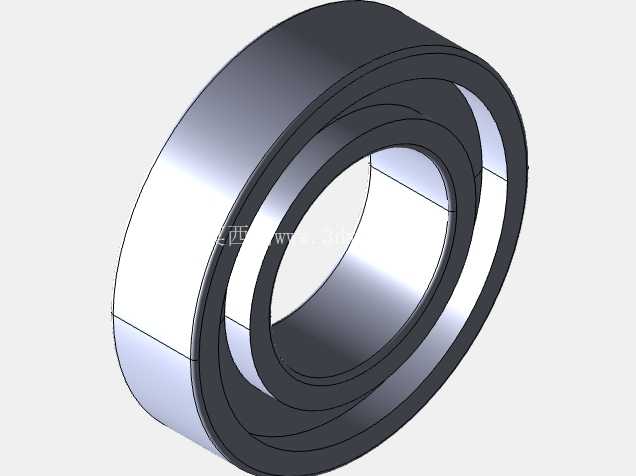

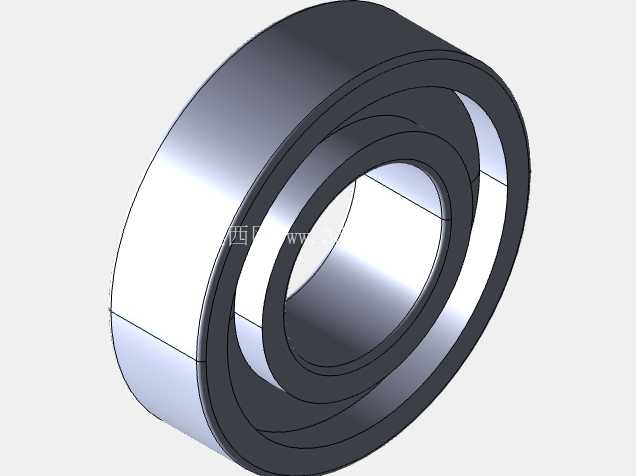

　　设计过程中优先考虑了安装边界的适配性，输入轴与输出轴的轴伸长度、键槽尺寸都按照通用传动件标准设计，可直接匹配标准联轴器、带轮等连接部件，箱体底部预留的安装地脚孔位间距符合常规设备机架的安装尺寸，不需要额外做转接板就能直接固定在设备基座上，地脚支撑面经过铣削加工，保证安装后箱体的水平度，避免轴承受附加弯矩影响使用寿命。齿轮的齿向修形、齿顶修缘都做了细节处理，能降低啮合过程中的冲击噪音，减少偏载带来的局部磨损，轴承选型上选用深沟球轴承承受径向载荷，同时在轴端预留了轴承游隙调整的垫片位置，装配时可以通过调整垫片厚度控制轴系的轴向窜动量，保证齿轮啮合侧隙处于合理区间，既不会因为侧隙过大出现传动回程误差，也不会因为侧隙过小导致运转卡滞、齿面润滑不良。

　　箱体上预留的油位观察孔、透气塞、放油螺塞位置都经过合理布置，加油时可以通过油标直接观察箱体内润滑油液位，保证齿轮啮合面充分浸油润滑，透气塞平衡箱体内外压力，避免长时间运转后箱体内温度升高、压力增大导致油封处渗油，放油螺塞设置在箱体最低位置，换油时可以完全排空箱体内的旧油与磨屑。这套传动结构的载荷传递路径清晰，从输入轴到第一级小齿轮，再到中间轴大齿轮，经中间轴传递到第二级小齿轮，最后通过输出轴大齿轮将动力输出，每一级的齿轮强度、轴的扭转刚度、轴承额定动载荷都经过校核，能在额定工况下长期稳定运行，日常维护只需要定期更换润滑油、检查油封密封情况即可，不需要复杂的拆解保养，非常适合作为通用传动部件集成到各类工业设备的动力传动链路中，在结构设计时也充分考虑了加工工艺性，箱体的轴承孔、合箱面都可以通过常规镗铣加工完成，齿轮采用滚齿、剃齿工艺就能达到所需的精度等级，不需要特殊的加工设备，加工成本可控，适合批量生产配套。
