带同步带轮输出端步进电机结构设计

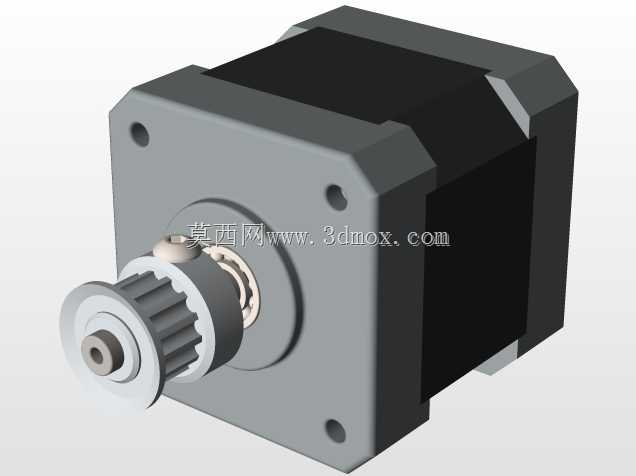

这款步进电机的输出端直接集成了同步带轮结构，省去了传统装配中额外加装传动轮的同轴度校准环节，在3C电子点胶设备、小型传送带模组、桌面级数控雕刻机的进给轴设计中，这类集成结构能有效缩短动力端的轴向安装尺寸，给设备内部的走线、拖链排布留出更充裕的空间。从结构设计逻辑来看，电机本体采用方型安装法兰，四个角预留的沉头安装孔适配行业通用的安装孔距，不管是直接锁固在设备铝型材安装面上，还是搭配减震垫做浮动安装，都能保证安装基准的统一，法兰端面的止口设计可以在装配时快速定位，避免电机输出轴与负载端出现偏心，降低高速运转时的径向跳动量。输出端的同步带轮采用齿形与轴肩一体化设计，带轮的挡边结构能防止同步带在运转过程中出现跑偏脱齿的问题，轴端的锁紧结构可以在长期正反转切换的工况下，避免带轮与电机轴之间出现相对滑动，保证传动精度的一致性。在实际选型适配时，需要注意电机本体的径向尺寸边界，方型机身的对边宽度是安装避让的核心尺寸，在做设备结构布局时，要给电机机身周边预留至少3mm的散热间隙，避免电机长时间运转时热量堆积，影响输出扭矩的稳定性。这类集成带轮的步进电机，常被用在对安装空间有严格限制的小型自动化设备中，比如视觉检测设备的料盘输送轴、自动锁螺丝机的进给驱动轴，相比传统电机额外加装同步带轮的方案，它减少了装配时的零件数量，也降低了因装配误差带来的传动异响、带轮跳动等问题。电机的出线端位于机身尾部，在做结构设计时要注意出线方向的避让，避免线缆与周边运动部件发生干涉，同时可以根据设备的走线方向，调整电机的安装角度，让出线方向顺着拖链的排布方向，减少线缆的弯折应力，延长线缆的使用寿命。从结构细节来看，电机前端盖的轴承室采用过盈配合设计，能承受一定的径向负载，刚好适配同步带传动带来的径向拉力，不需要额外加装支撑轴承就可以满足常规工况的使用需求，对于负载不大的传动场景，这种设计能大幅简化整体传动结构的设计复杂度，缩短设备的研发装配周期。
