轮毂电机配套螺旋弹簧减震器结构设计

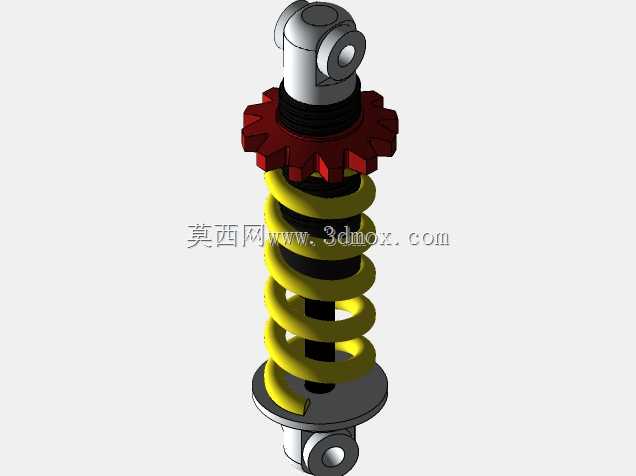

　　这款减震结构主要适配轮毂电机驱动的小型乘用设备与轻型代步载具，在非铺装路面行驶、过减速带或是承载载荷突变的工况下，能够快速吸收路面传导的冲击能量，避免刚性冲击直接传递至车架与驾乘位置，同时抑制弹簧吸震后往复弹跳的余震，提升行驶过程的贴地稳定性与结构件使用寿命。从结构设计逻辑来看，整体采用同轴集成式布局，阻尼芯轴贯穿螺旋弹簧中心，上下两端分别设置带铰接孔的安装端座，上端的调节齿圈可通过旋转调整弹簧预紧压力，适配不同载荷下的初始阻尼设定，满足不同载重场景的刚度匹配需求。螺旋弹簧采用等节距圆柱螺旋结构设计，簧丝截面为圆形，在保证足够径向支撑刚度的同时，预留了充足的轴向压缩行程，避免极限压缩工况下出现并圈干涉的问题；

　　上下端座的铰接孔采用同轴度公差控制，安装时可直接通过销轴与车架、轮毂电机摆臂完成铰接，无需额外设计转接支座，安装边界清晰，上端铰接中心到下端铰接中心的自由长度适配常规10-14寸轮毂配套的悬架摆臂行程范围，最大压缩量控制在自由长度的35%以内，预留足够的拉伸余量防止车轮悬空时阻尼芯轴被拉脱。设计过程中重点考量了簧下质量的控制，所有承力部件在满足强度要求的前提下做了轻量化结构优化，上端调节齿圈采用齿形防滑结构，日常维护调整预紧力时无需专用卡具即可完成操作，阻尼芯轴的防尘密封结构集成在上端座内部，可阻挡行驶过程中溅起的泥水、沙尘进入阻尼腔，延长阻尼元件的维护周期。实际装车应用时，该结构可直接替换同安装尺寸的原厂减震部件，

　　无需改动周边摆臂、车架的安装点位，弹簧刚度与阻尼系数的匹配经过多轮工况验证，在低速过坎时能提供柔和的缓冲反馈，高速行驶时可提供足够的支撑力抑制侧倾，兼顾了驾乘舒适性与行驶操控性的需求，同时所有部件的拆分结构清晰，建模时各零件的配合公差、装配关系完全按照实际加工装配逻辑设定，可直接用于结构验证、装配干涉检查以及后续的工程图导出加工。
