三菱车型三角窗导向滚轮衬套结构

该部件为乘用车三角窗导轨系统内的滚轮配套衬套，核心作用是为三角窗玻璃的运动滚轮提供耐磨支撑与滑动导向，适配特定车型三角窗固定段与活动段衔接位置的导轨运行需求，在车窗升降、三角窗启闭过程中，衬套作为滚轮与安装销轴之间的缓冲耐磨介质，吸收滚轮转动过程中的径向偏载，避免金属销轴与滚轮直接接触产生的磨损、异响问题，同时保证滚轮在导轨槽内的运行轨迹精度，防止玻璃运行过程中出现卡滞、偏移、密封间隙不均的问题。

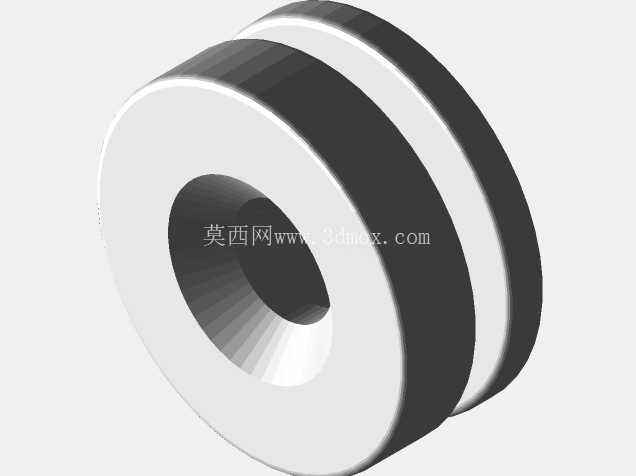

从结构设计来看，该衬套采用双法兰式盘状结构，主体为环形套筒结构，上下两端带有外延的法兰挡边，中间的环形凹槽刚好嵌入导轨的限位槽内，安装时衬套套入滚轮的中心销轴，滚轮主体位于衬套外侧，上下法兰挡边分别卡在导轨槽的上下端面，既可以限制衬套自身沿销轴轴向的窜动，也能为滚轮提供轴向的定位基准，避免滚轮在滚动过程中出现轴向偏移脱出导轨的问题。衬套上端面设计有内凹的锥形沉孔，该结构主要是适配安装销轴端部的铆接或者压装结构，给销轴端部的变形预留容纳空间，避免压装过程中衬套端面被挤压变形影响装配精度，同时锥形沉孔也能在装配过程中起到自动导正的作用，降低装配对位的难度，提升产线装配效率。

材质选用方面采用黑色尼龙塑料，这类工程塑料具备自润滑特性，在无额外润滑脂的工况下也能保持较低的摩擦系数，减少滚轮转动过程中的阻力，让车窗启闭动作更加顺畅，同时尼龙材质的耐磨性能优异，在长期往复滚动的工况下磨损量极小，能够满足整车全生命周期的使用需求，另外尼龙材质的阻尼特性可以吸收滚轮运行过程中产生的微小振动，避免金属部件之间硬接触产生的异响，提升车窗系统的NVH表现。相比传统的金属衬套，尼龙衬套的重量更轻，符合乘用车轻量化的设计趋势，同时耐锈蚀性能优异，在车门内部潮湿、多灰尘的恶劣工况下不会出现锈蚀卡滞的问题，环境适应性更强。

从安装边界来看，该衬套的外径与滚轮的内孔采用小间隙配合，保证滚轮可以绕衬套顺畅转动，不会出现转动卡滞的问题；衬套的内孔与安装销轴采用过渡配合，压装后衬套与销轴保持相对固定，滚轮转动时仅在滚轮内孔与衬套外圆之间产生相对转动，避免衬套与销轴之间出现相对转动磨损销轴表面。衬套上下法兰的外径大于导轨槽的宽度，安装后法兰端面与导轨槽端面贴合，承受滚轮传递的轴向载荷，中间环形段的宽度与导轨槽的厚度匹配，保证衬套卡入导轨槽后不会出现上下窜动，同时预留微小的活动间隙补偿导轨与安装支架的制造公差，避免装配过程中出现过定位导致的卡滞问题。

在实际应用场景中，这类衬套多用于硬顶跑车或者带固定三角窗的乘用车车门上，三角窗作为车门玻璃前端的固定或者小角度活动结构，其导轨的曲率与主玻璃导轨存在差异，滚轮在运行过程中会承受一定的侧向力，该衬套的法兰结构可以有效承受这类侧向载荷，保证滚轮始终贴合导轨滚动面，避免滚轮偏磨导致的运行阻力增大、玻璃抖动等问题。设计过程中需要重点匹配衬套的法兰厚度与导轨槽的间隙，间隙过大会导致滚轮运行过程中出现旷量，玻璃关闭后存在松动异响，间隙过小则会导致滚轮转动阻力增大，车窗启闭卡顿，同时衬套的同轴度公差需要控制在合理范围内，避免衬套压装后出现偏斜导致滚轮转动卡滞。另外尼龙材质的线膨胀系数与金属存在差异，设计尺寸时需要充分考虑车门内部高低温工况下的尺寸变化，预留足够的膨胀间隙，避免高温环境下衬套膨胀导致滚轮转动阻力增大，低温环境下衬套收缩出现配合间隙过大的问题。
