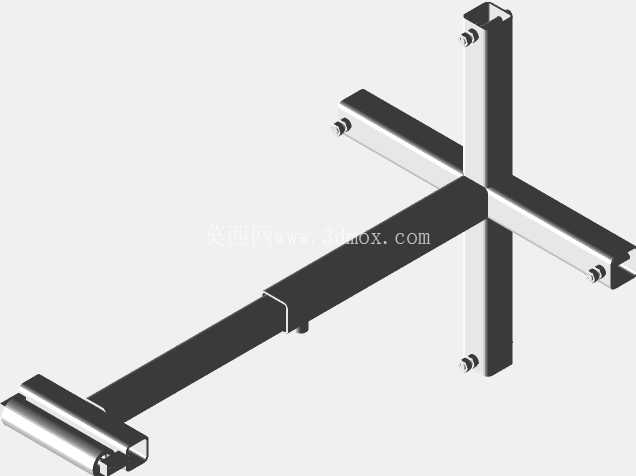

十字底座可调式物料支撑工装结构

　　底座中心的立柱采用分段式套接设计，柱身预留了多档调节定位孔，搭配侧边的锁紧插销，可以根据操作人员的作业高度、待承托物料的尺寸规格快速调整支撑高度，不需要额外借助工具就能完成档位切换，适配不同身高操作人员的作业习惯，减少长期俯身或者抬臂作业带来的疲劳感。立柱顶端的承托组件采用了铰接式的连接结构，不是完全锁死的刚性连接，这一点设计细节在实际使用中非常关键——当待支撑的工件底部存在小角度倾斜、或者工件放置时存在轻微位置偏差时，顶端承托面可以小幅度自适应转动，保证承托面和工件底部充分贴合，避免局部应力集中刮伤工件表面，也能减少支撑点受力不均导致的工件滑落风险。在车间工位物料临时承托、小型加工件辅助定位、轻型工件周转支撑的场景里，这类十字底座立式支撑结构的实用性一直被一线结构设计人员低估。很多人做工位支撑设计时总优先考虑厚重的铸铁平台或者定制焊接架，却忽略了这类轻量化可调支撑在小批量多品种生产场景下的适配优势。从结构本身来看，十字形的四支脚底座是整个结构稳定性的核心，每根支脚末端都预留了地脚安装孔，既可以直接放置在平整的车间地坪上靠自重承托轻型物料，也可以通过膨胀螺栓或者T型螺栓固定在型材工作台面、流水线侧边工位上，避免支撑受力时出现侧翻偏移。

　　很多初次接触这类支撑结构的设计人员容易犯的错误是把顶端承托做成完全刚性的固定结构，实际车间使用时工件放置不可能每次都完全对齐基准，小幅度的自适应转动余量反而能大幅提升结构的容错率。从安装边界来看，十字底座的四支脚向外延伸的长度控制在合理范围内，不会占用过多的工位周边空间，支脚的厚度经过受力校核，在承托额定重量的工件时不会出现挠曲变形，立柱的管径选择也匹配了常规轻型工件的承重需求，不需要过度加大管径造成材料浪费。在实际应用场景中，这类支撑结构既可以单独使用，作为钳工工位上的小型工件临时承托架、装配工位上的部件预定位支撑，也可以多个组合使用，承托长条形的型材、管件类工件，配合台钳、定位夹具完成钻孔、打磨、装配等工序。

　　设计这类结构的时候，需要重点关注几个核心受力点：首先是底座和立柱的连接部位，这里是整个结构的应力集中区域，需要做加强筋过渡或者加大焊接接触面积，避免长期承重后出现焊缝开裂；其次是立柱调节的锁紧结构，插销的直径需要和立柱的壁厚、承重能力匹配，避免承重时插销剪切断裂；最后是顶端承托面的防滑处理，实际使用时可以在承托面粘贴橡胶垫或者增加防滑纹路，避免工件放置后出现滑移。和固定式的焊接支撑相比，这类可调式支撑的通用性更强，不需要针对每一种工件单独制作支撑工装，能够大幅降低车间工装制作的成本，也能减少工装存放占用的仓储空间。

　　很多车间在做精益生产改善的时候，都会优先替换掉一批笨重的固定式焊接支撑，换成这类轻量化的可调支撑，不管是工位调整还是生产线换型，都能快速挪动位置调整参数，适配新的生产需求。需要注意的是，这类支撑结构的承重上限有明确的适用范围，不适合承托大重量的重型工件，设计时需要根据实际承托的工件重量做对应的受力校核，不能盲目套用结构尺寸，避免使用过程中出现结构失效引发安全问题。另外，立柱的调节档位间距也需要结合实际使用场景设置，档位过密会增加加工成本，档位过疏则无法满足高度微调的需求，通常按照常用作业高度区间设置3-5个调节档位就能覆盖绝大多数使用场景。顶端承托组件的铰接转动角度也不需要过大，控制在正负15度以内就足够适配常规的工件放置偏差，过大的转动角度反而会导致承托稳定性下降，工件放置后容易出现晃动。
