货机燃油管路阻尼元件结构设计

在航空货运机型的燃油输送回路中，管路内的燃油压力脉动是长期存在的工况问题——发动机高压燃油泵的往复做功、供油切换阀的启闭动作、飞行姿态变化带来的燃油液面波动，都会在管路内传递频率不等的压力冲击，这类冲击如果直接传递到燃油计量单元、喷油管路或者油箱通气组件，轻则造成计量精度偏移，重则引发管路接头疲劳渗漏、敏感元件失效，而这款阻尼元件正是为平抑这类管路脉动设计的核心管路配件。

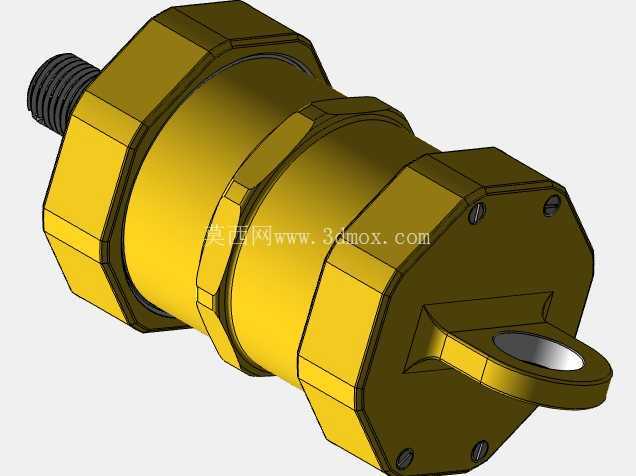

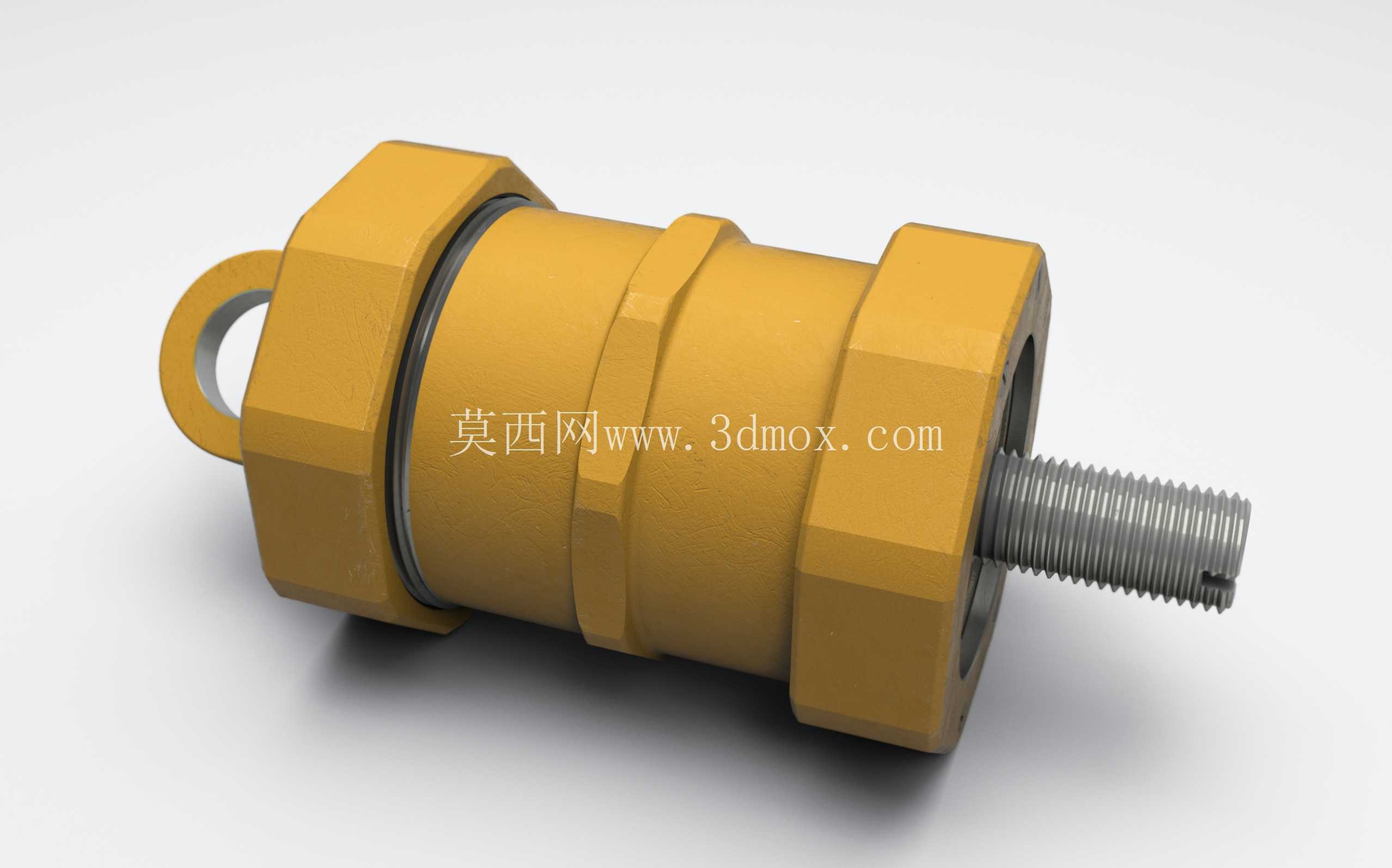

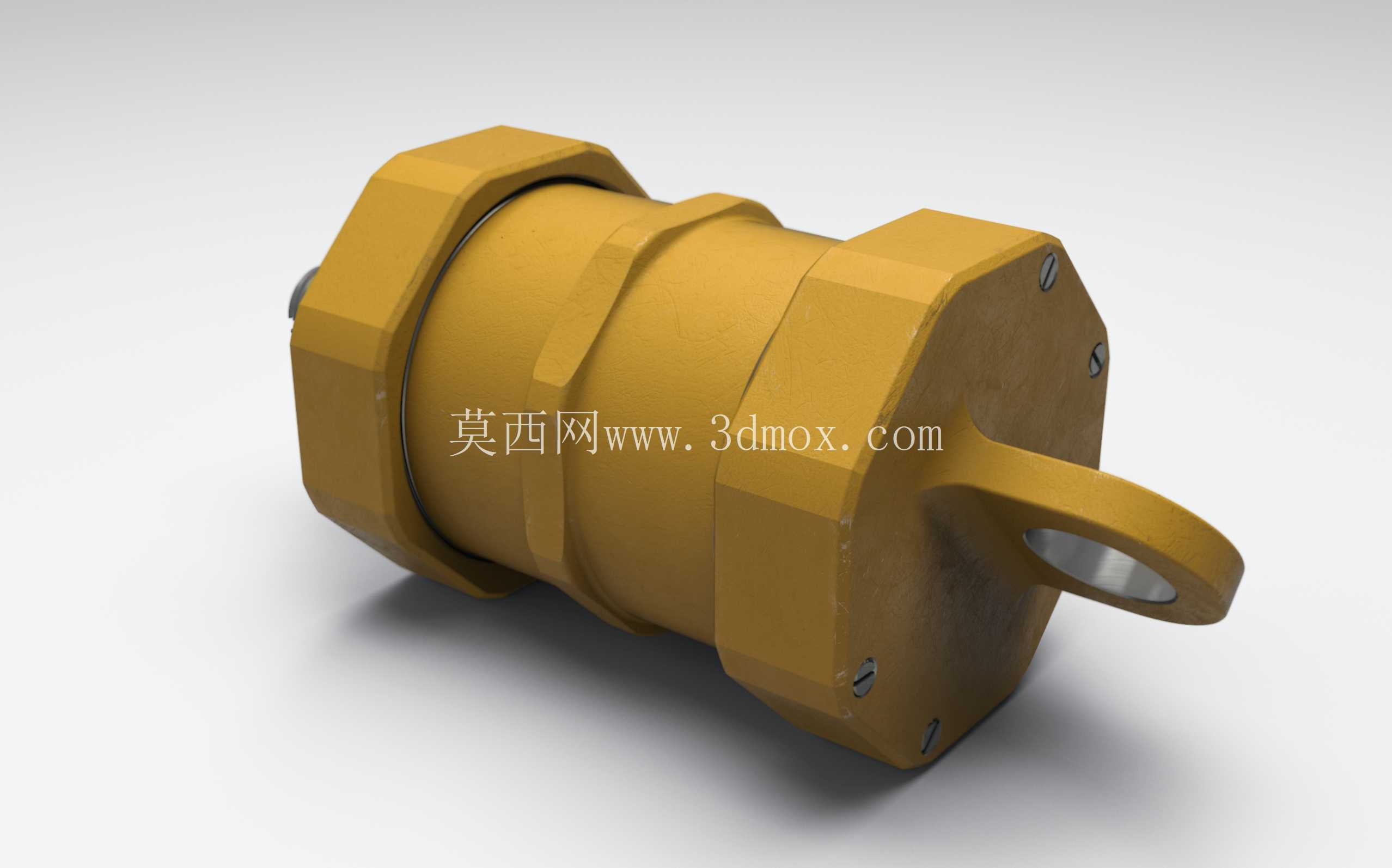

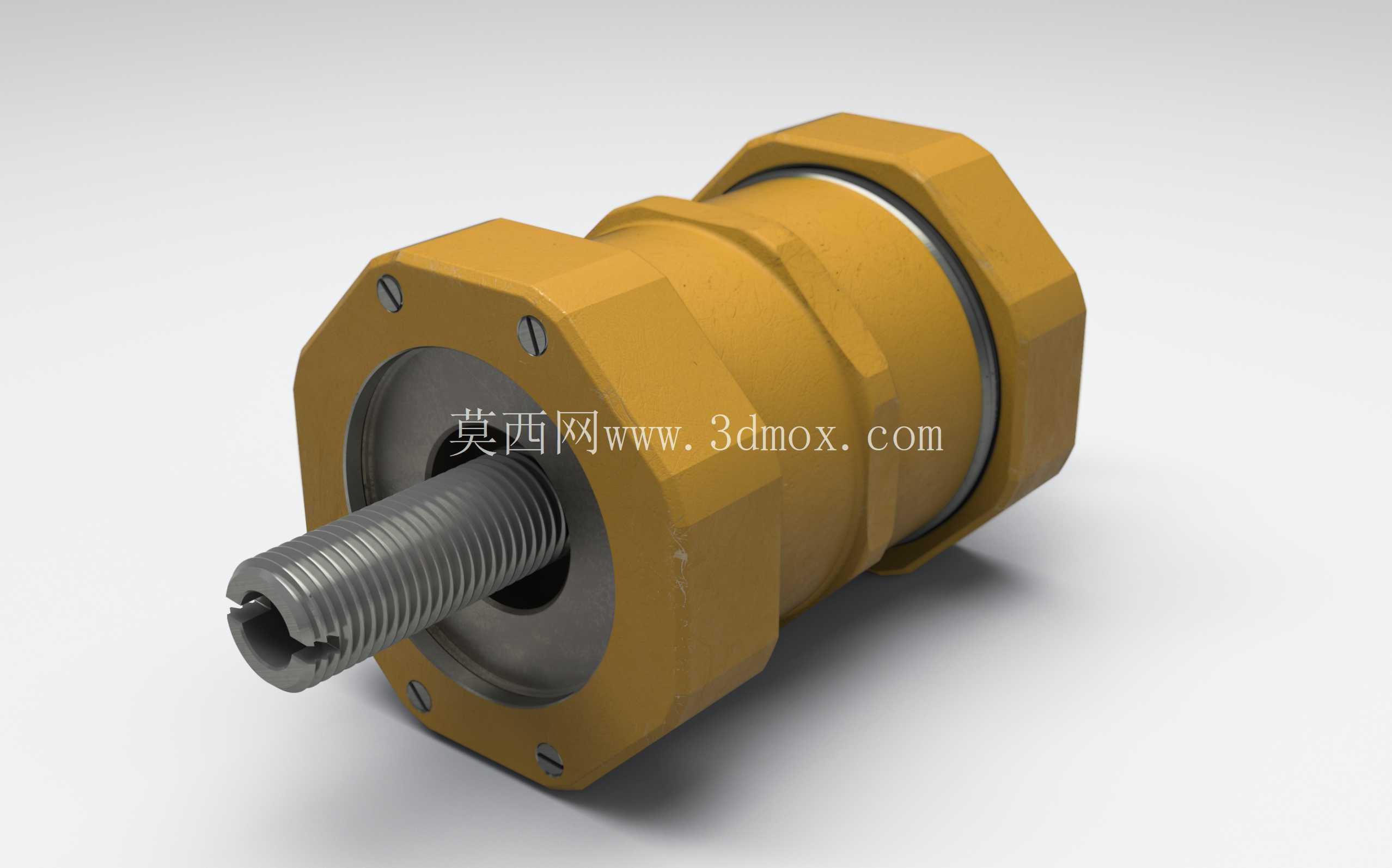

从实际安装场景来看，该元件直接串接在燃油供油主管路与分支计量管路的衔接位置，两端采用外螺纹六角接头结构适配航空标准燃油管路的硬管连接接口，侧面带挂耳结构可通过卡箍将元件固定在机身肋板的安装座上，避免飞行过程中管路振动带来的元件晃动、接头受力。整体外形采用等直径柱式主体，两端六角接头的对边尺寸适配航空管路常用的开口扳手操作空间，安装时无需额外定制工装，按照标准管路拧紧力矩即可完成密封装配，主体长度控制在常规管路安装间隙范围内，不会和周边的线束、固定卡带产生空间干涉。

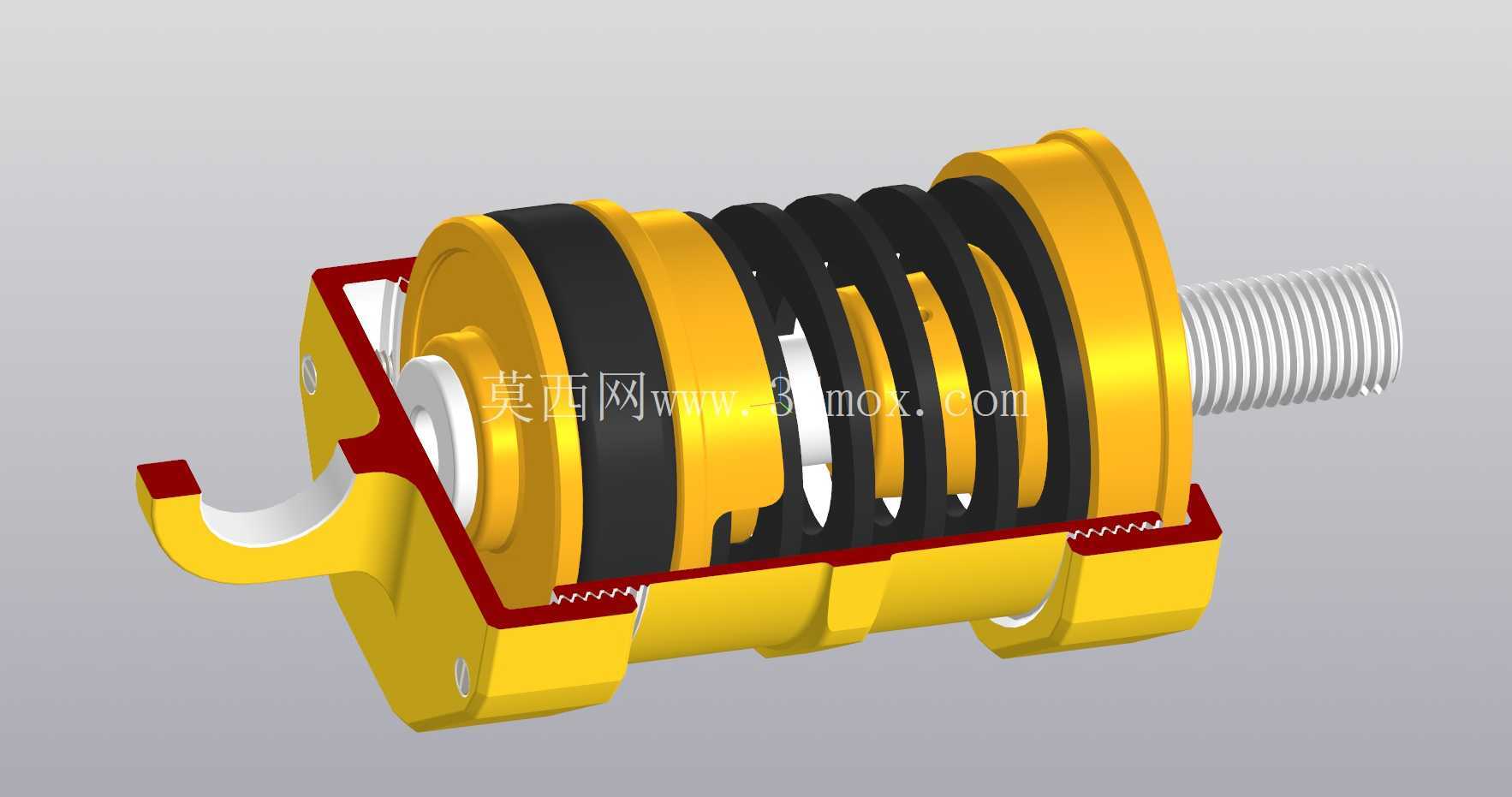

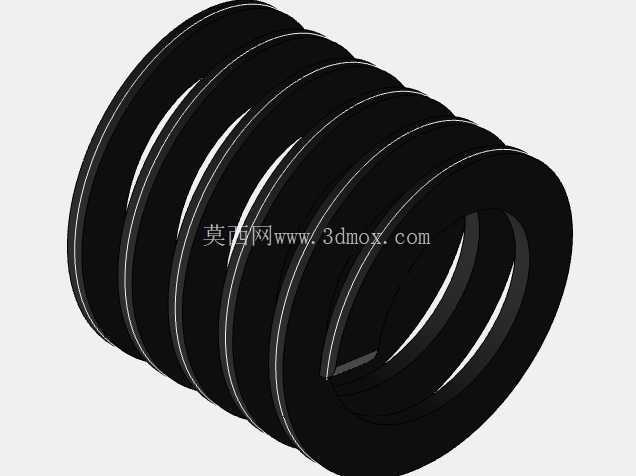

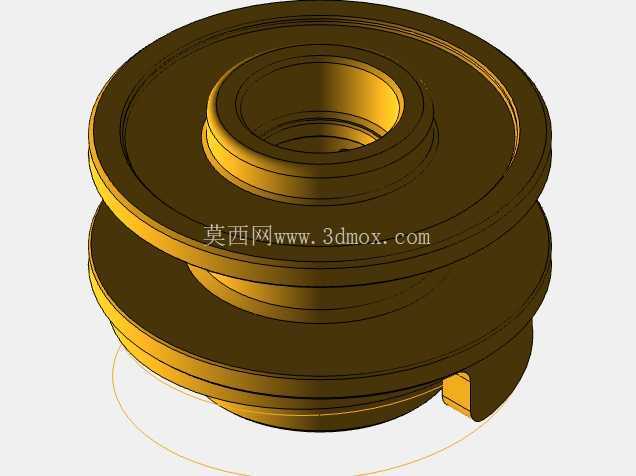

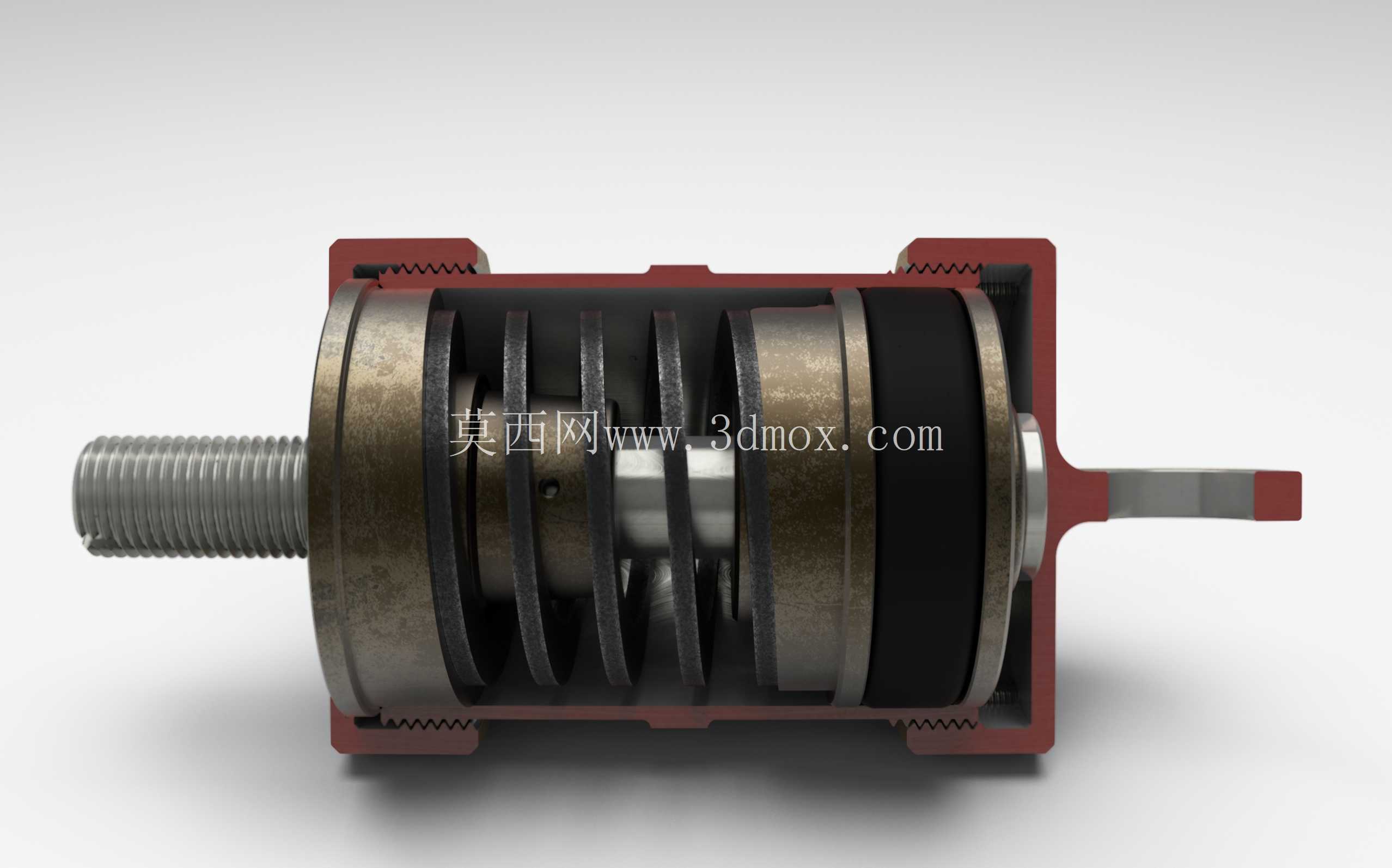

从功能实现逻辑上，该阻尼元件内部设计有节流阻尼腔与弹性缓冲结构，燃油流经元件时，脉动压力会先通过节流孔的阻尼作用消耗冲击能量，再通过腔体内的缓冲结构吸收剩余的压力波动，最终输出压力平稳的燃油供给下游组件，相比普通的节流孔板，这种集成式阻尼结构不会造成过大的管路压降，在额定供油流量下的压力损失控制在供油系统允许的范围内，同时可以覆盖从怠速供油到最大加力供油全流量区间的脉动平抑需求，适配货机长时间巡航、大载重爬升、地面怠速等不同工况下的燃油系统压力稳定需求。

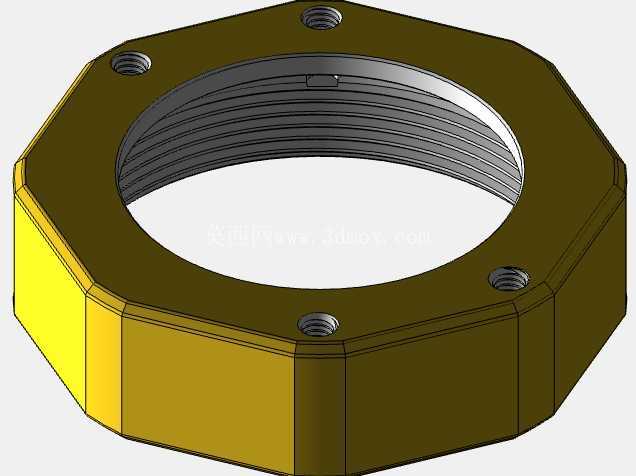

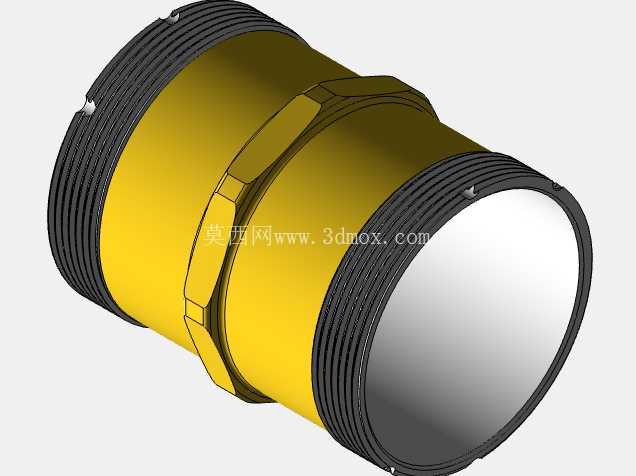

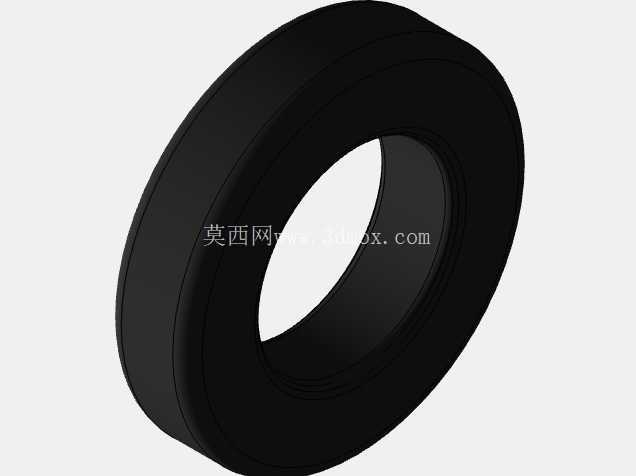

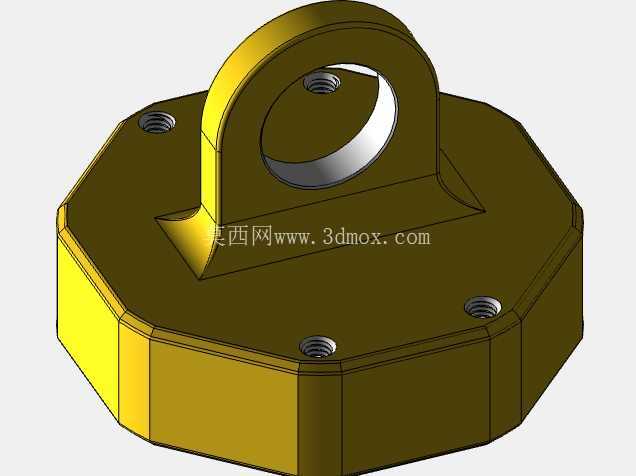

在结构设计层面，主体外壳采用等壁厚的回转体结构，两端的六角接头与主体采用一体化设计，减少了额外的连接密封点，降低燃油渗漏风险；外螺纹端设计有密封垫圈安装槽，装配时搭配航空耐油橡胶密封圈即可实现端面密封，无需额外缠绕密封带；侧面的挂耳结构做了圆角过渡处理，避免应力集中，在长期振动工况下不会出现挂耳断裂的问题；主体表面的环形凸筋一方面用于强化壳体的耐压强度，抵消内部燃油压力带来的壳体形变，另一方面也可以作为安装时的视觉定位标记，方便装配人员确认元件的安装到位状态。

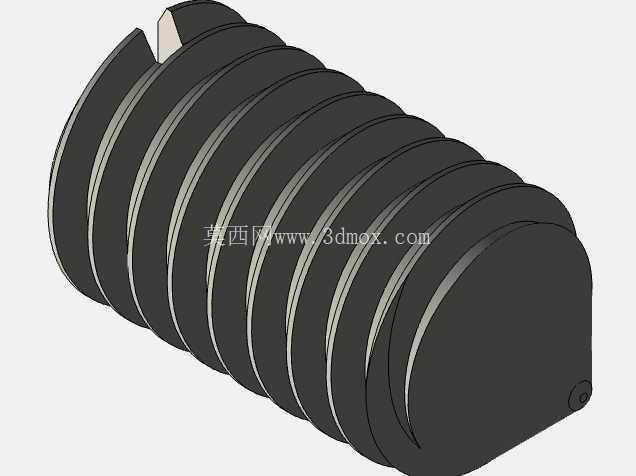

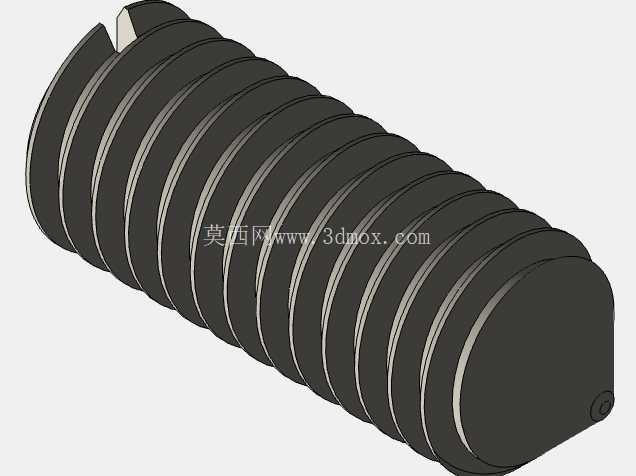

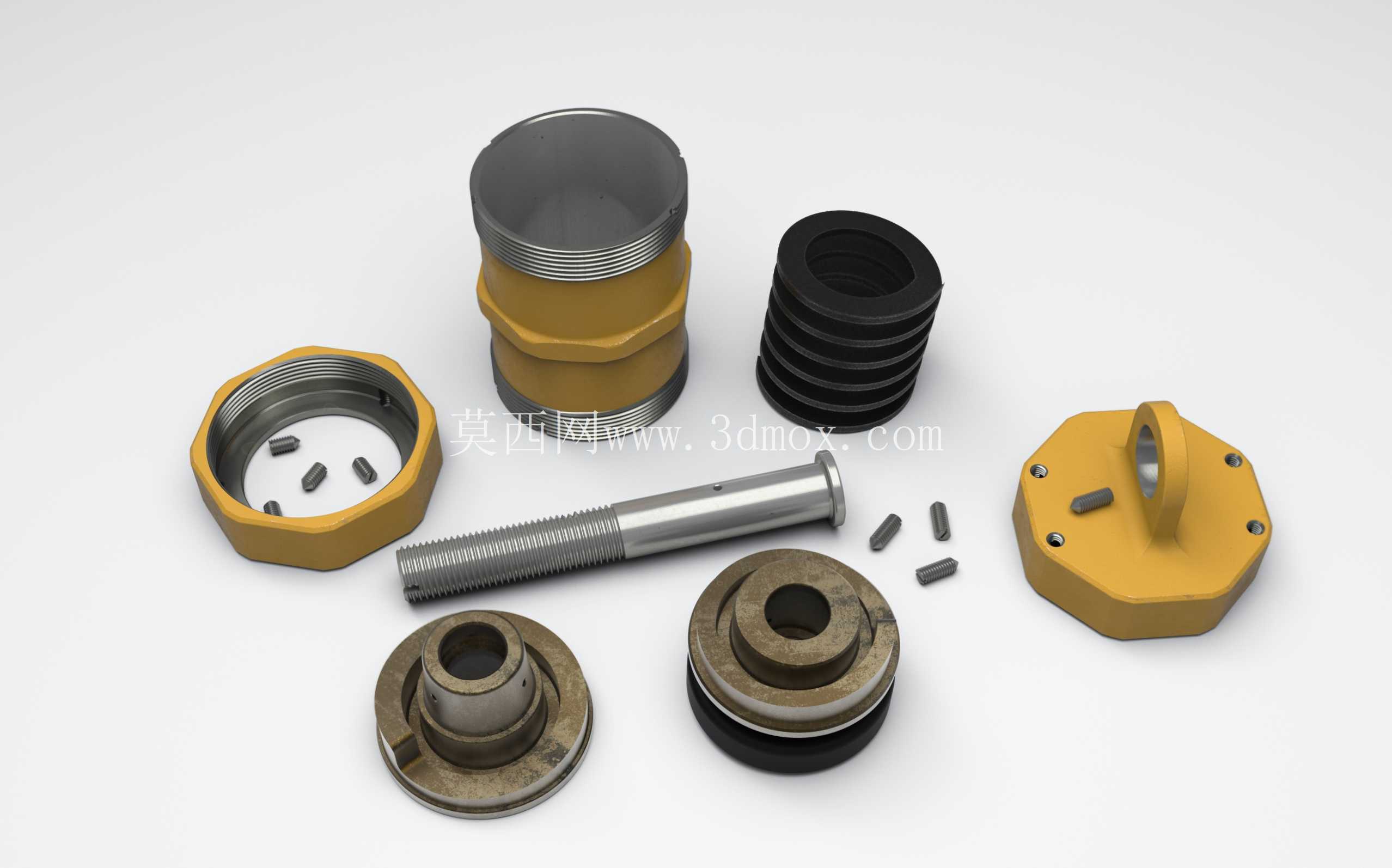

从建模实现的角度，整个零件的建模完全遵循实际加工工艺逻辑：先通过回转特征构建主体的基本轮廓，再拉伸切除出两端的六角接头结构，之后通过扫描特征做出外螺纹牙型，侧面挂耳采用拉伸加圆角处理，内部的阻尼腔、节流孔结构按照实际流体设计参数做等比例还原，所有的倒角、退刀槽、密封槽结构都按照航空机械零件的加工标准做了细节还原，没有做工艺上的简化，既可以用于燃油系统的管路布局干涉检查，也可以用于后续的流体仿真分析、结构强度校核场景，为整个燃油系统的设计迭代提供准确的零件数模支撑。

在实际选型适配过程中，这类阻尼元件的参数匹配需要结合管路的通径、额定工作压力、脉动频率范围做对应调整，这款数模的接口尺寸、通径参数完全匹配现役货机常用的燃油管路规格，安装边界经过校核，可以直接替换同规格的老旧阻尼元件，也可以作为新型货运无人机燃油系统设计的参考选型件，在保证压力平抑效果的同时，兼顾了安装维护的便捷性，不需要对原有管路做改造即可完成装配替换。
