轴流压缩机叶轮精密结构设计

在流程工业的气体输送、增压工况场景中，轴流压缩机的核心做功部件直接决定整机能效与运行稳定性，本次呈现的叶轮结构，是针对大流量低压比工况开发的核心转动组件。从实际应用场景来看，这类叶轮普遍应用于高炉鼓风、空气分离、天然气长输管线增压、大型风洞气源系统等场景，这类场景普遍要求设备具备大流量通流能力、稳定的压比输出，同时要兼顾长期连续运行的结构可靠性，避免叶片在高速旋转下出现共振、应力集中导致的失效问题。

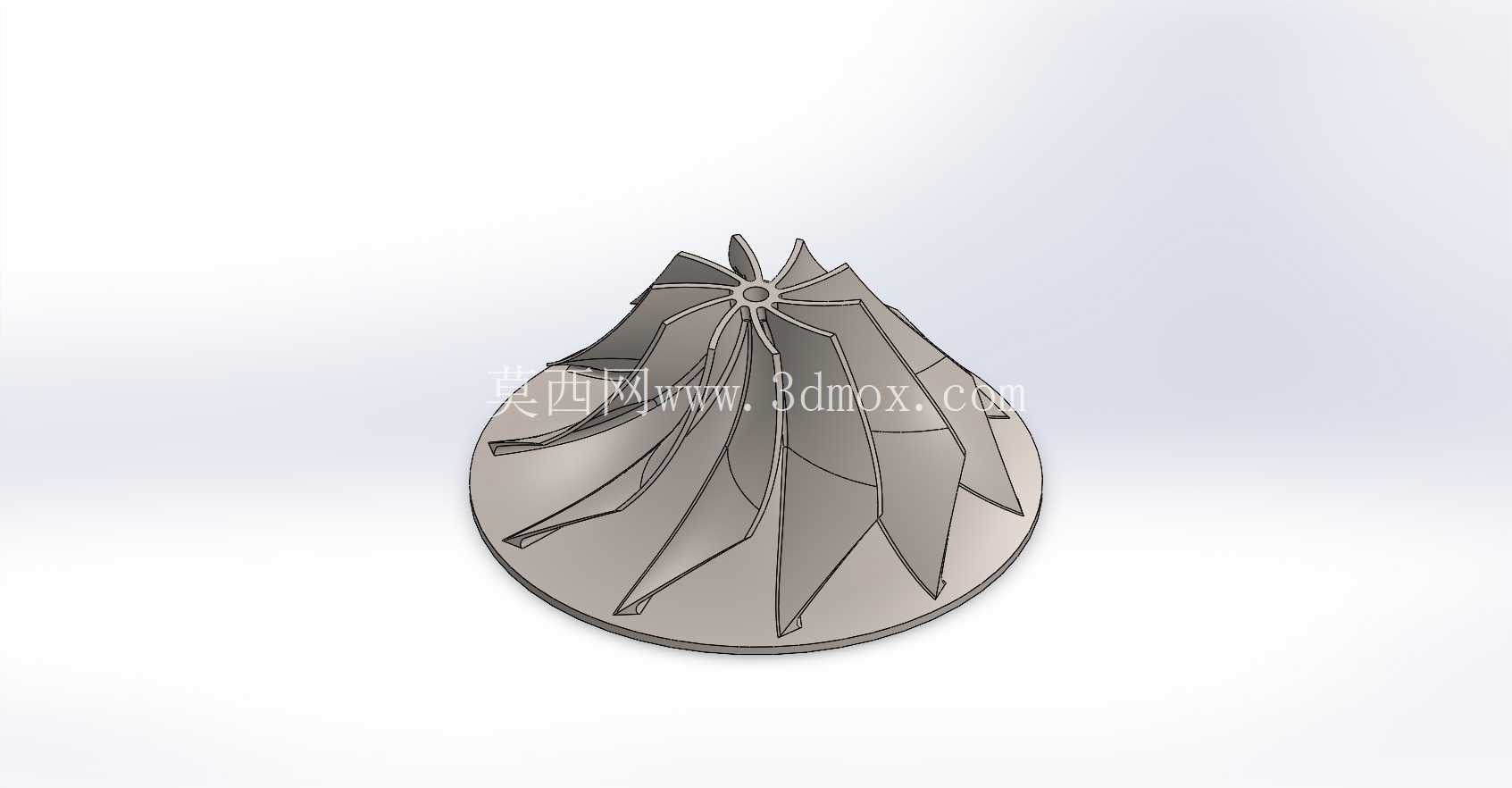

从设计思路层面拆解，该叶轮采用三元流动理论进行叶片型线设计，叶片沿轮毂到轮缘的截面翼型做连续扭转变形，匹配气流沿径向的速度梯度变化，减少气流在叶道内的分离损失，提升通流效率。轮毂采用锥面过渡结构，从进气端到出气端的直径平缓变化，避免气流在轮毂端面形成突扩或突缩的局部涡流，降低通流阻力。叶片与轮毂的连接区域做了大圆角过渡处理，从根源上降低应力集中系数，适配高速旋转下的离心载荷作用，避免连接根部出现疲劳裂纹。叶片前缘做了小圆头修型，尾缘做了薄化处理，匹配气流的进出气角度，减少前缘冲击损失与尾迹涡流损失。

从功能特性来看，该叶轮作为轴流压缩机的唯一做功元件，高速旋转时通过叶片对气体做功，将机械能转化为气体的压力能与动能，后续配合静叶栅的导流扩压，实现气体的连续增压。叶片的数量经过气动计算与模态分析匹配，既保证足够的做功能力，又避开转子的临界转速区间，避免运行过程中出现共振。叶片的安装角度经过多轮气动仿真迭代，兼顾设计工况点的最高效率，同时拓宽变工况运行的稳定边界，避免在小流量工况下过早进入喘振区间，提升设备的工况适应能力。

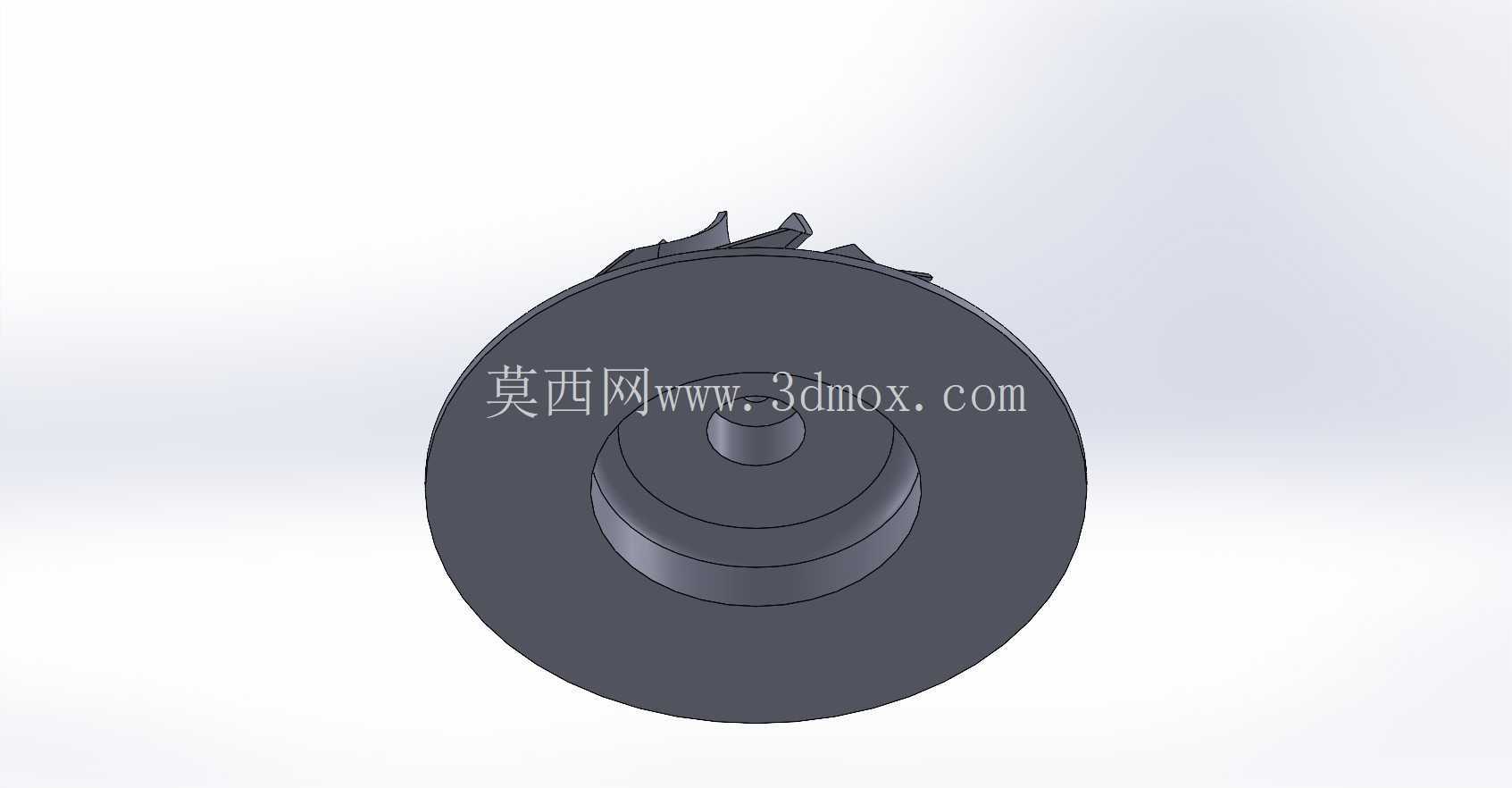

从外形尺寸与安装边界来看，该叶轮的轮缘直径适配对应通流量级的压缩机气缸内径，安装时轮毂中心的轴孔与主轴采用过盈配合加键连接的方式，传递旋转扭矩，轴孔的端面设置有定位止口，保证叶轮安装后的同轴度，控制高速旋转下的动不平衡量。叶轮的轴向安装尺寸需要匹配前后级静叶栅的间距，保证叶顶与气缸壁面的间隙处于设计区间，间隙过大会导致叶顶泄漏损失增加，降低整机效率，间隙过小则可能在运行热态膨胀时出现叶顶刮蹭气缸的故障。叶轮的整体重量经过轻量化优化，在保证结构强度的前提下尽可能降低转动惯量，减少机组启动时的扭矩冲击，同时降低轴承的承载负荷，延长轴承的使用寿命。

在实际工程应用中，这类叶轮的加工通常采用五轴铣削整体成型工艺，避免分体焊接带来的焊缝缺陷与变形问题，加工完成后需要进行动平衡校正、超速试验、无损探伤等工序，确保在额定转速甚至1.2倍额定转速下运行无结构变形、无裂纹产生。设计阶段还需要考虑不同工况下的热膨胀量，匹配材料的线膨胀系数，预留合理的热变形间隙，保证机组在从冷态启动到满负荷热态运行的全流程中，各部件的配合间隙始终处于合理范围。针对含尘工况的应用场景，叶片前缘还可做耐磨涂层处理，减少气流中固体颗粒对叶片的冲蚀磨损，延长叶轮的检修周期，降低设备的全生命周期运维成本。
