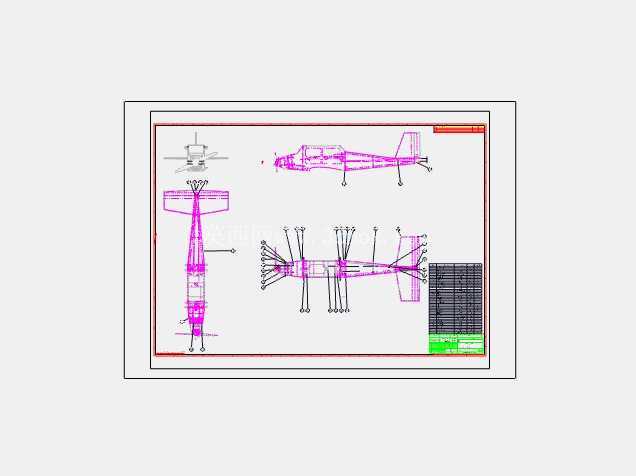

轻木小型高速双层翼航模结构设计

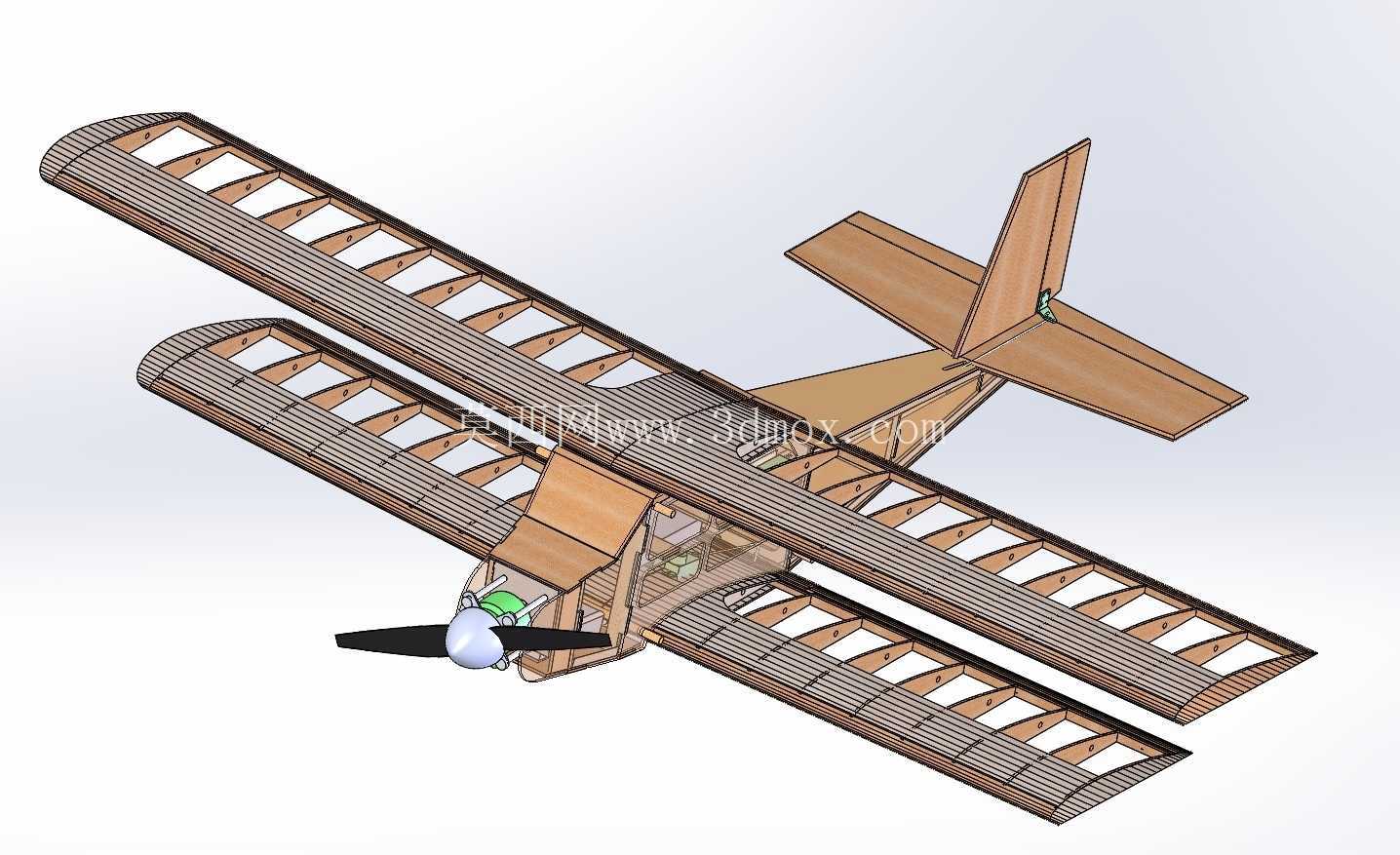

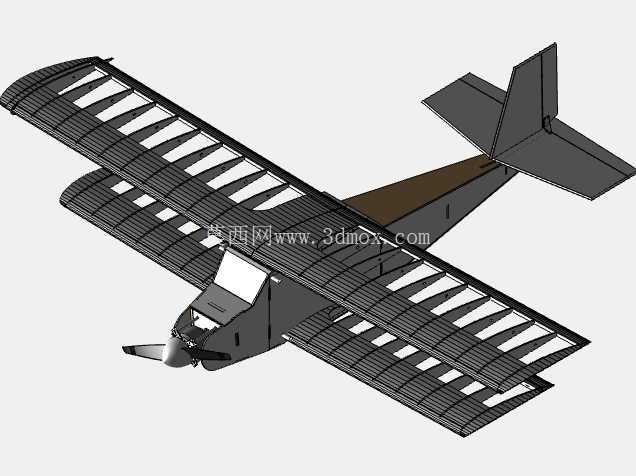

　　这款双层翼航模的结构设计，核心面向有一定操控经验的航模飞行爱好者，整机采用轻木作为主结构材料，在航模运动场景中，这类小尺寸高速双翼机主要用于户外开阔场地的特技飞行练习、休闲航飞活动，区别于上单翼入门航模的高稳定性设计，该机型的气动布局更偏向灵活的机动响应，能够完成横滚、斤斗、小半径转弯等特技动作，对操控者的舵量把控、飞行姿态判断有一定要求。从结构设计思路来看，整机采用上下双层机翼的布局形式，相比同尺寸单翼机，双翼布局能够在较低的飞行速度下提供更大的升力系数，同时缩短机翼的展长，降低整机的转动惯量，提升滚转与俯仰方向的操控响应速度，适配高速飞行下的机动动作需求。

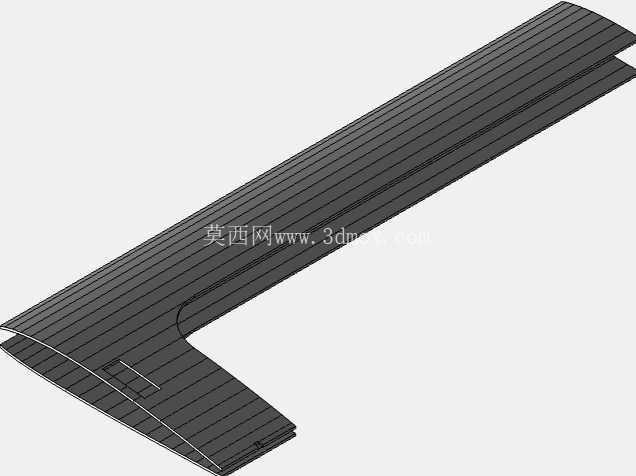

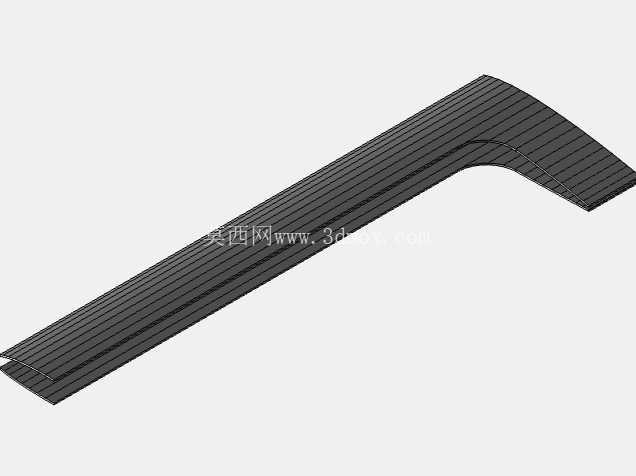

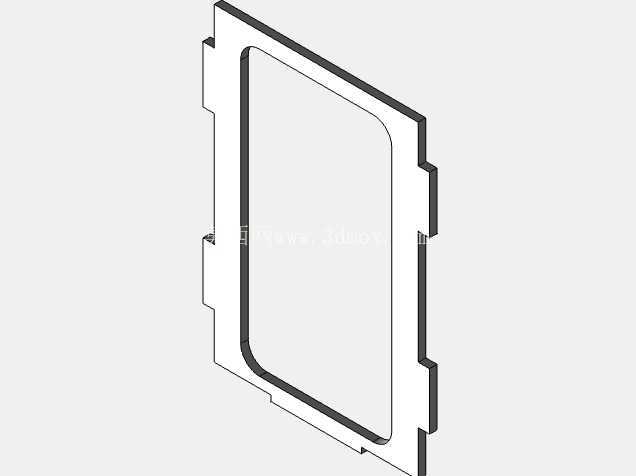

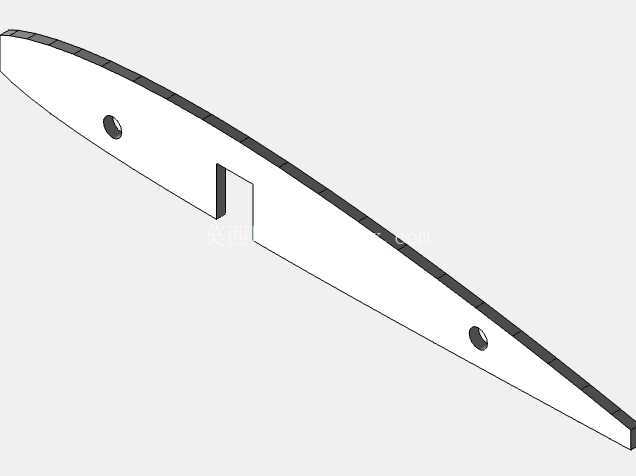

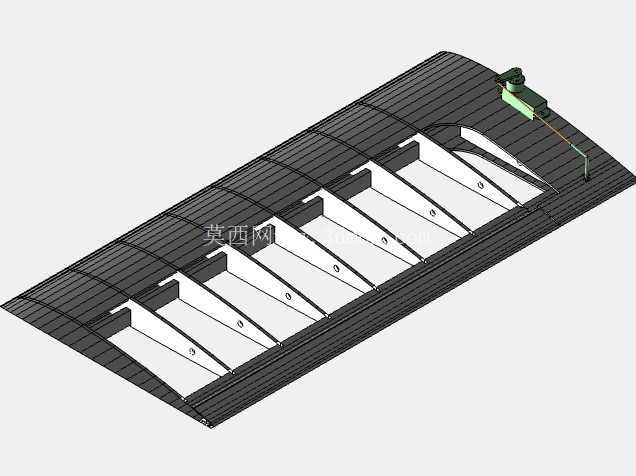

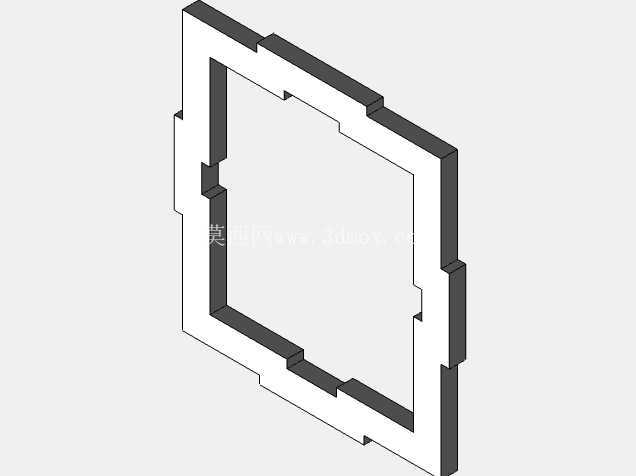

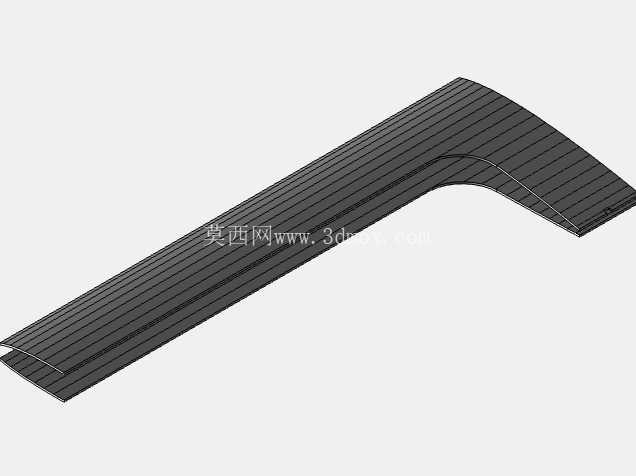

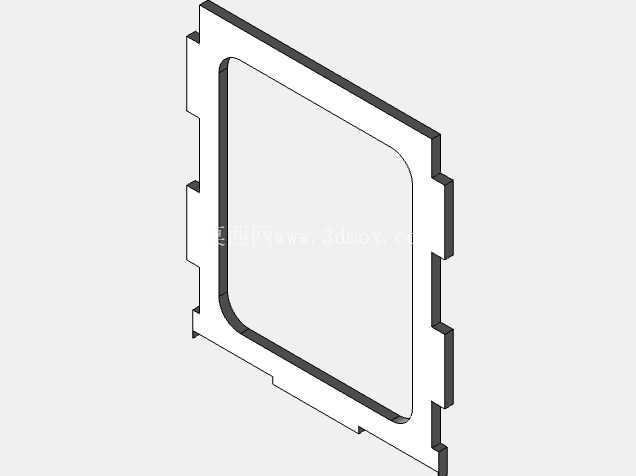

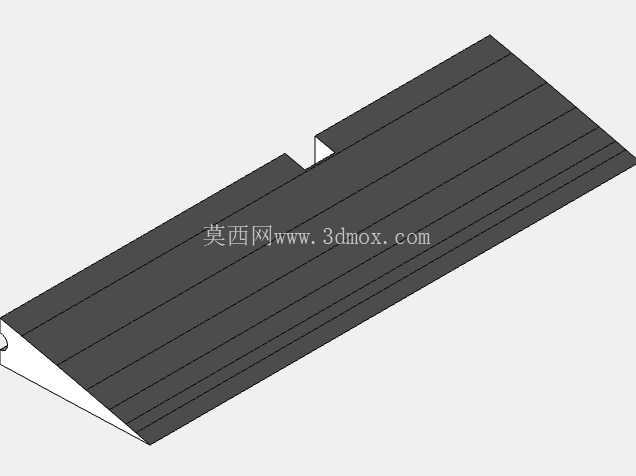

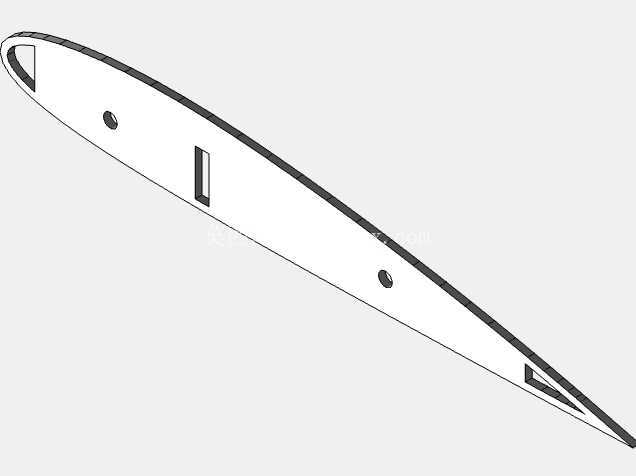

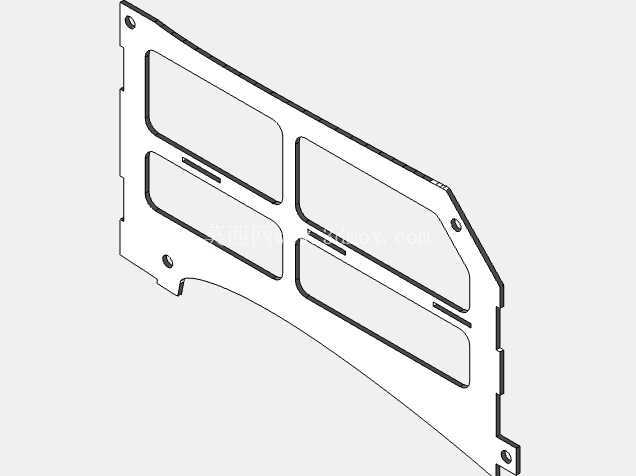

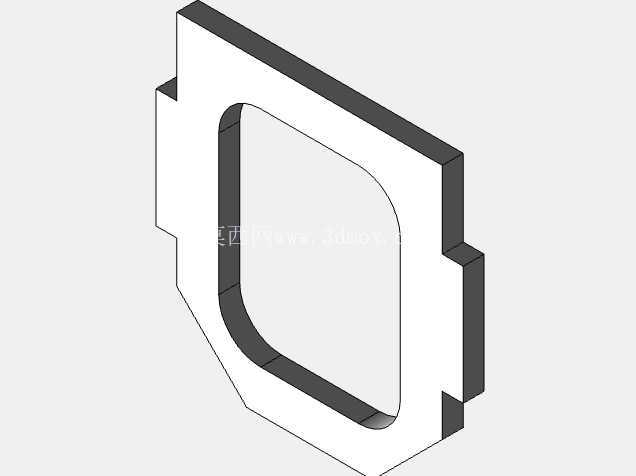

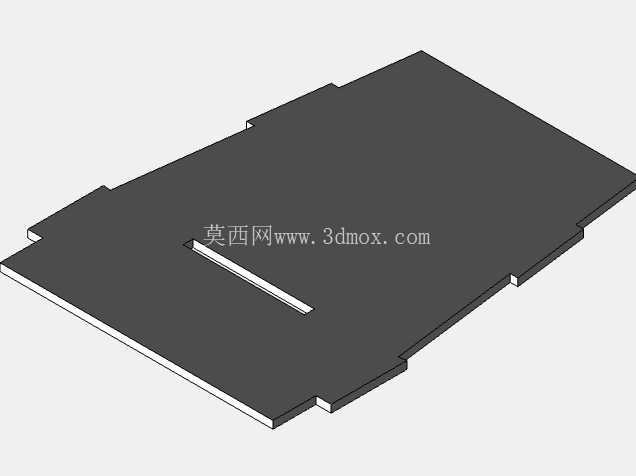

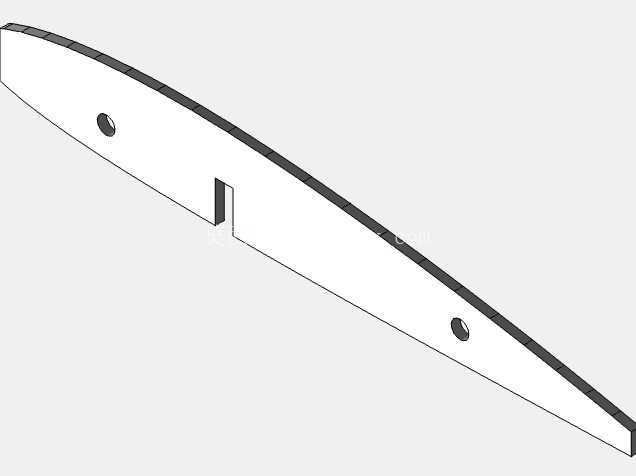

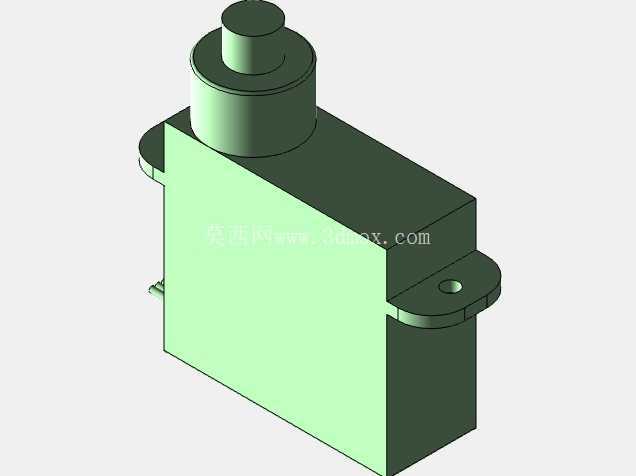

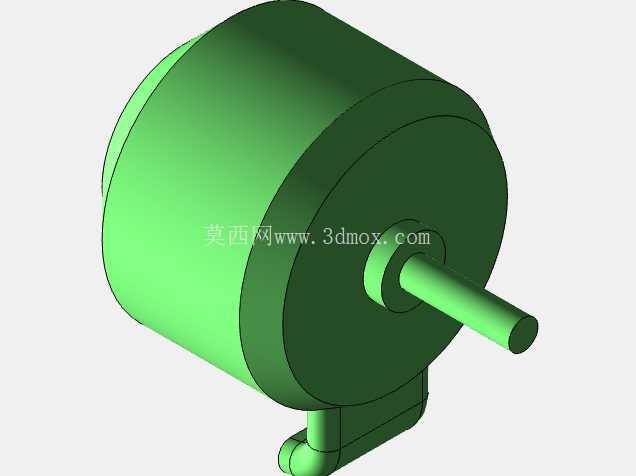

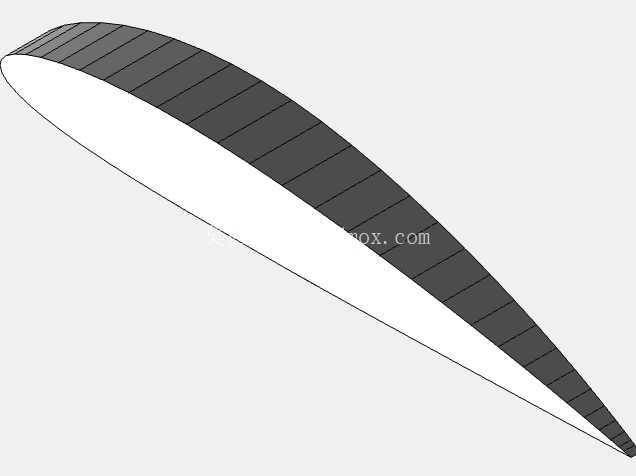

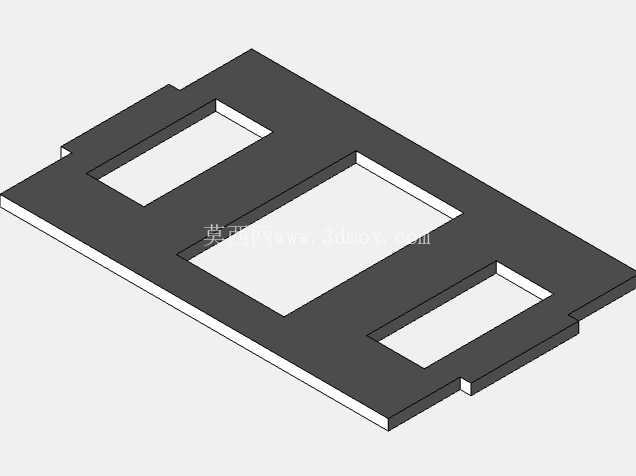

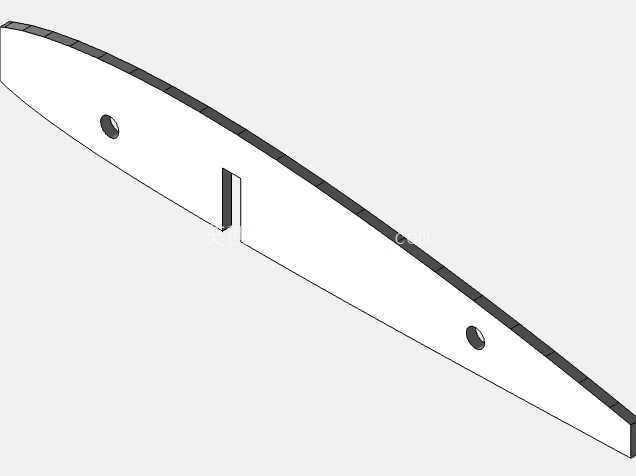

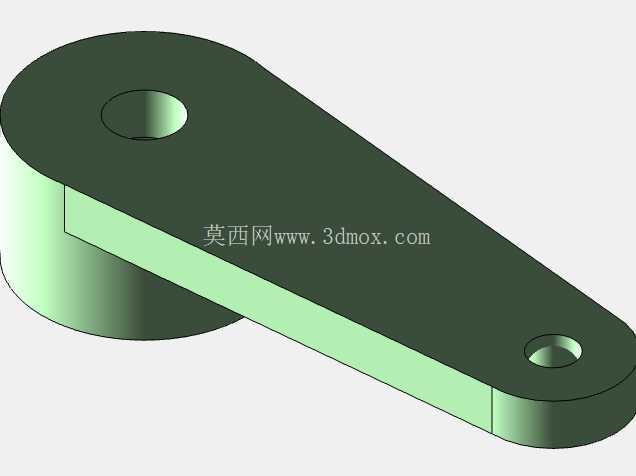

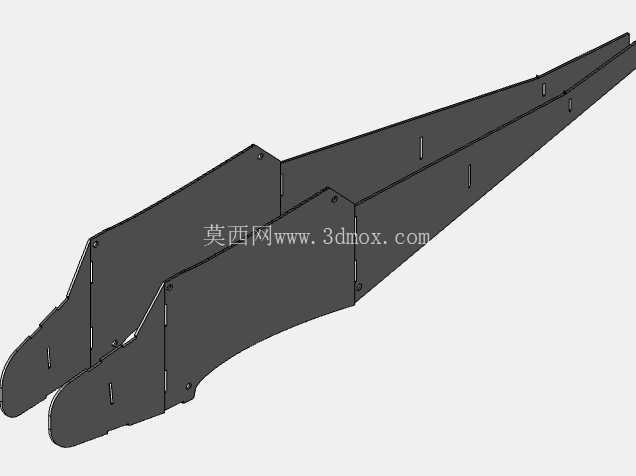

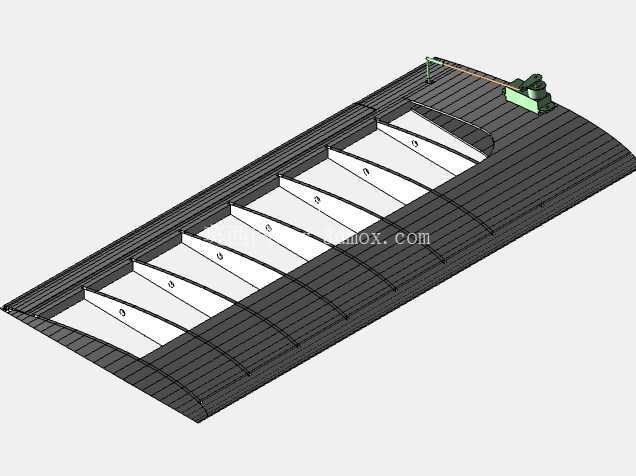

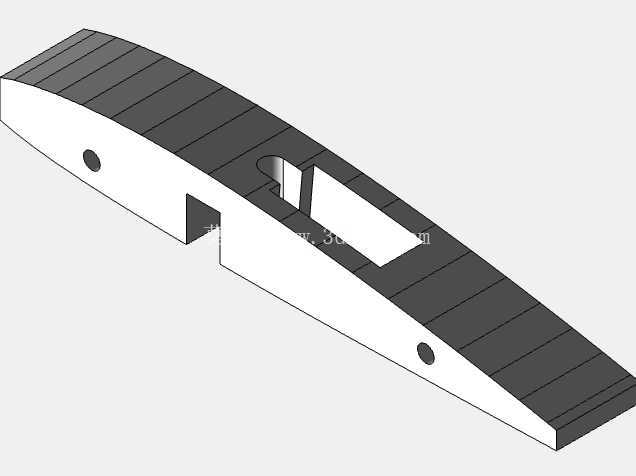

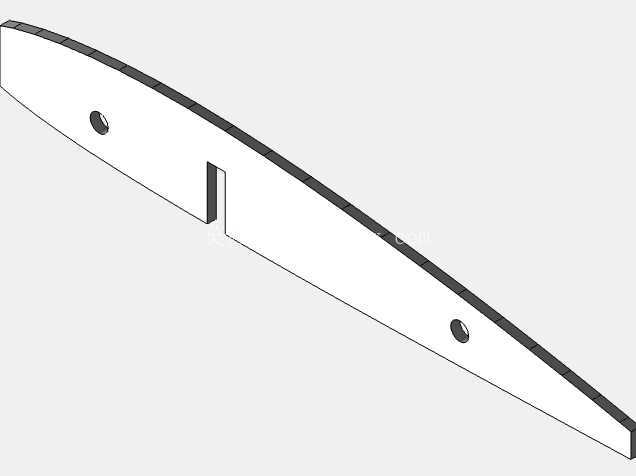

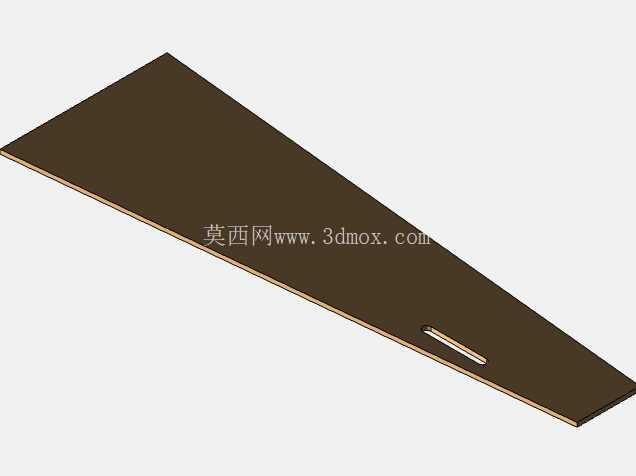

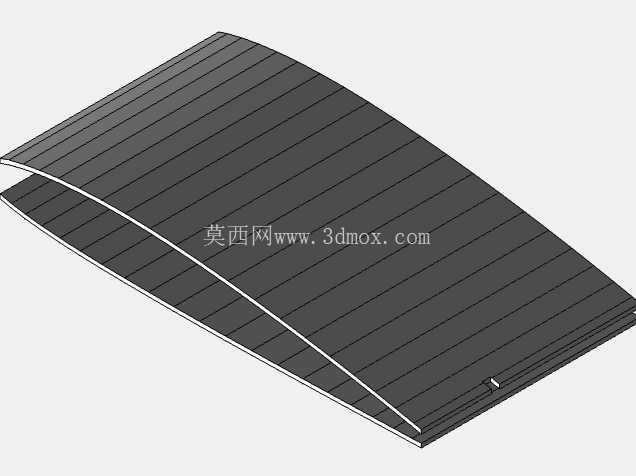

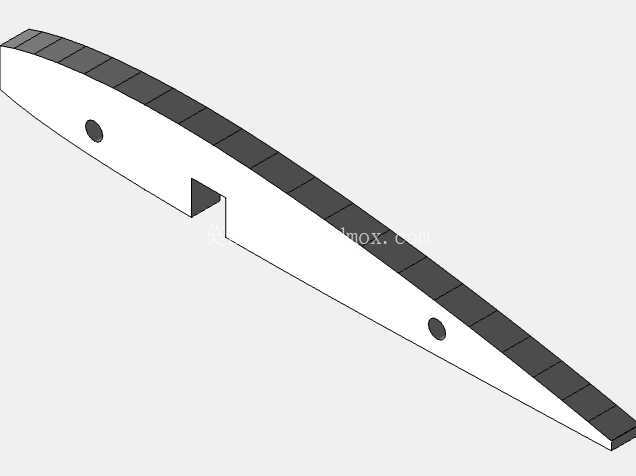

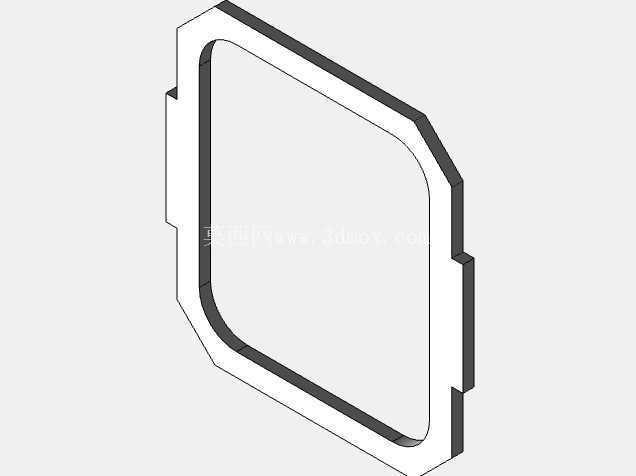

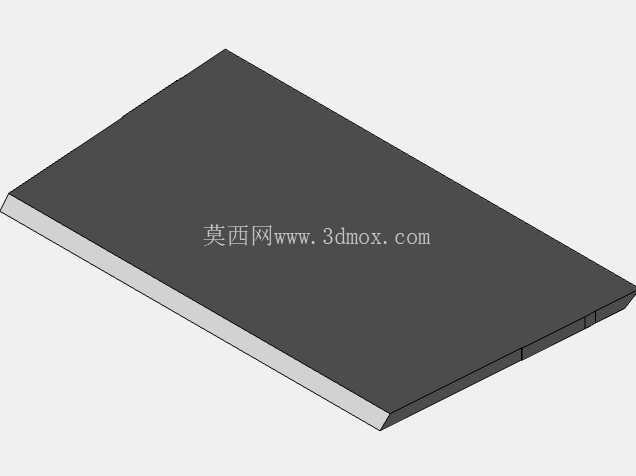

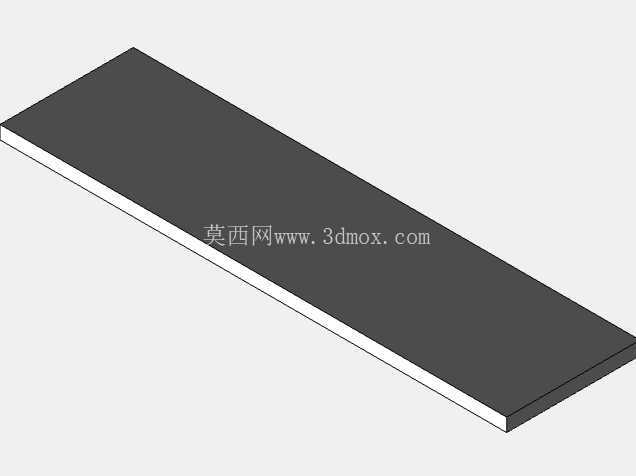

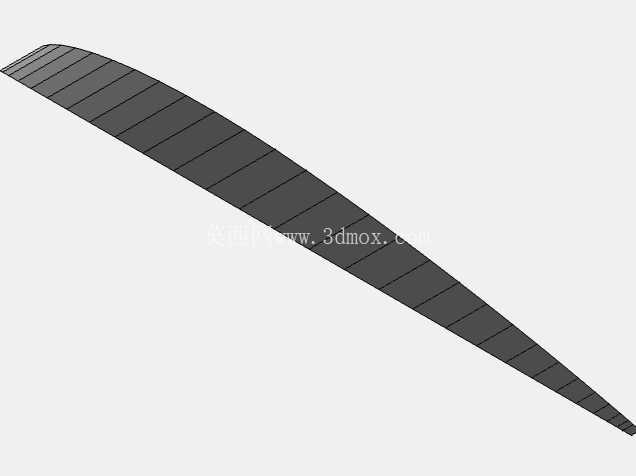

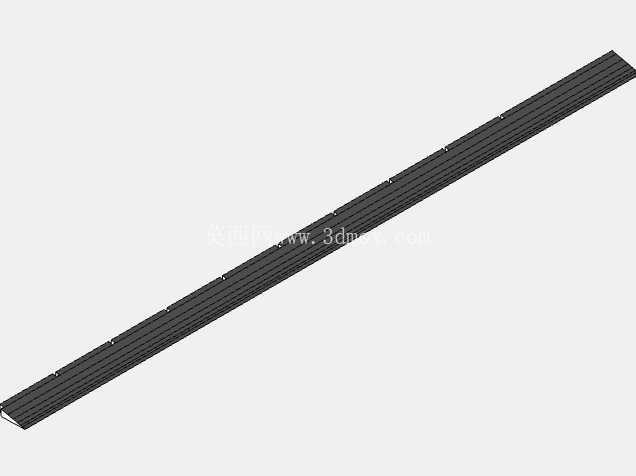

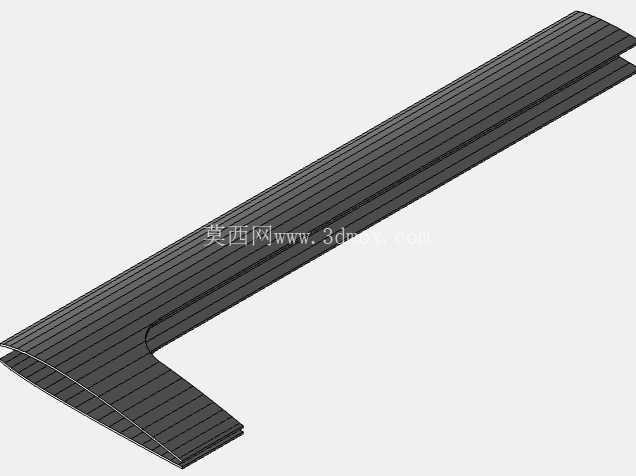

　　机身主体采用箱式层板加轻木隔框的结构形式，沿机身纵向布置多组隔框，通过纵梁连接形成整体承力骨架，外层覆盖轻木蒙板保证机身的气动外形连续性，机头位置预留动力系统安装位，可适配小型外转子无刷电机搭配螺旋桨的动力组合，安装边界上需保证电机轴线与机身纵轴重合，避免飞行中出现拉力线偏移导致的姿态跑偏问题。机翼部分采用常规双翼的张线支撑结构，上下机翼通过翼间支柱连接，同时搭配细钢丝张线分担飞行中的机翼弯矩，降低机翼结构的重量占比，机翼的翼型选择薄对称翼型，适配高速飞行下的低阻力需求，副翼布置在下机翼外侧，通过连杆连接舵机，保证舵面偏转的响应精度，尾翼部分采用常规平尾加垂尾的布局，平尾与垂尾均采用轻木框架加蒙皮的结构，舵面铰链处预留足够的偏转间隙，避免大舵量操作时出现卡滞。

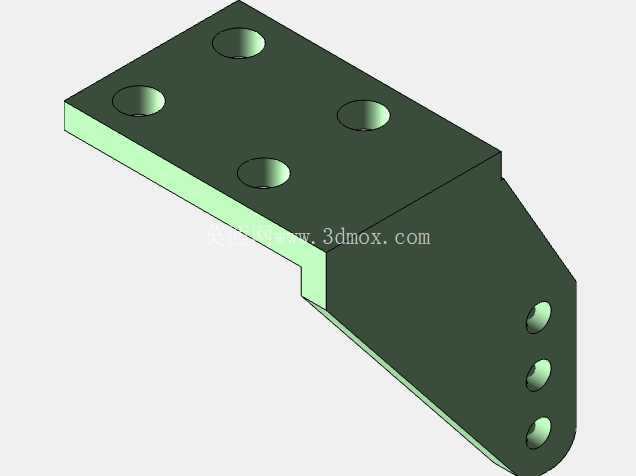

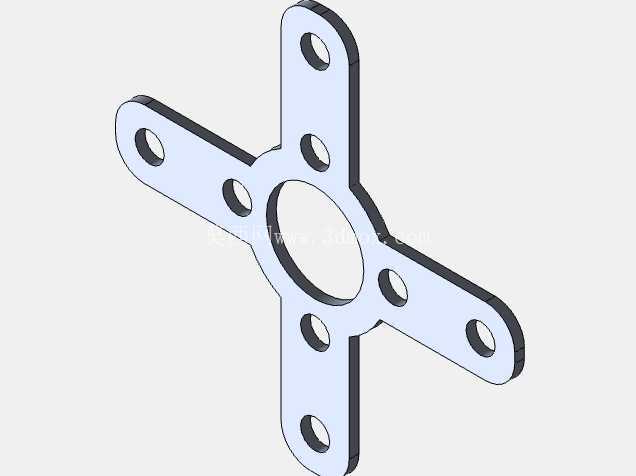

　　起落架采用后三点式布局，主起落架布置在机翼下方靠前位置，采用弹性钢丝弯折成型，能够吸收降落时的冲击载荷，尾轮安装在机身尾部，通过连杆与方向舵联动，提升地面滑行时的转向操控性。整机的结构设计中，所有粘接位置均预留了足够的胶合面，保证轻木粘接后的结构强度，同时在电机安装座、机翼对接位、起落架固定位等受力集中的位置，采用层板加强的方式避免结构失效，重量控制上通过优化隔框间距、削减非受力位置的材料厚度，将整机结构重量控制在合理区间，保证动力系统能够提供足够的推重比实现高速飞行。

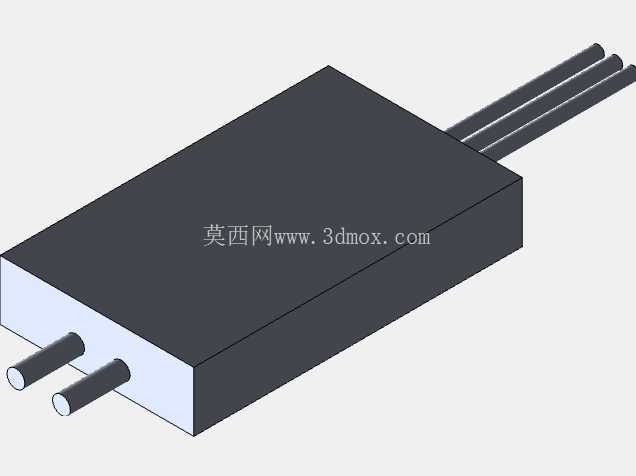

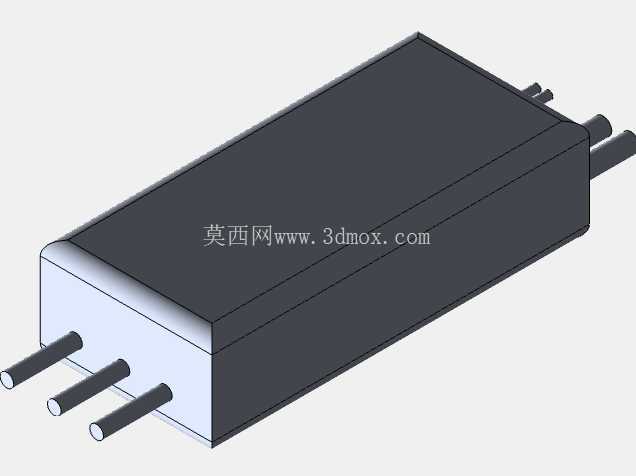

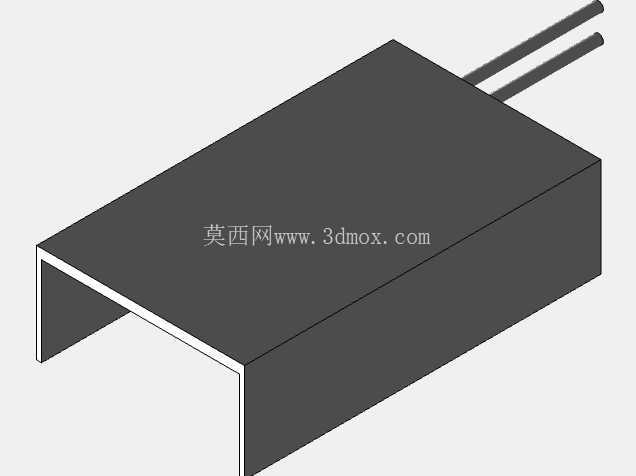

　　从安装边界来看，整机的各个部件均采用模块化设计，机翼与机身采用插销加螺丝的固定方式，方便拆卸运输，尾翼部分也可根据需求进行快拆设计，内部设备舱预留了电调、接收机、电池的安装空间，电池安装位靠近整机重心位置，可通过调整电池前后位置调整整机重心，保证飞行时的纵向稳定性。在实际航飞应用中，这类轻木双翼机相比泡沫材质的航模，结构刚度更好，飞行时的形变更小，气动效率更高，同时轻木材质的修复难度较低，出现小的碰撞损伤后可通过更换局部木片、重新粘接的方式快速修复，适合有一定动手能力与操控经验的航模爱好者进行组装、调试与飞行，其双层翼的气动布局也能够在风速稍大的户外环境下保持较好的飞行稳定性，兼顾高速飞行与特技机动的性能需求。
