IP65防护等级嵌入式电气接线箱体

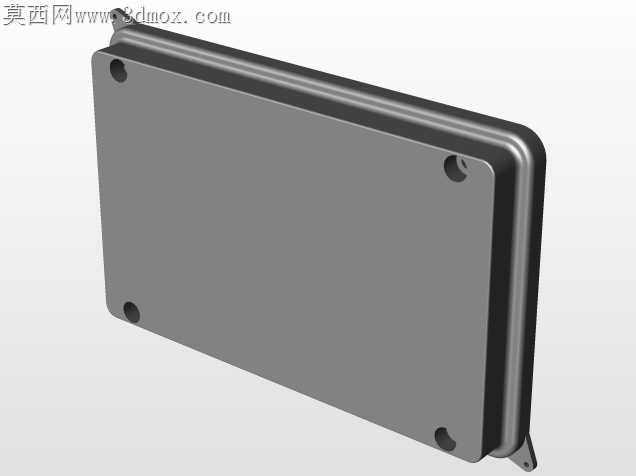

户外工况下的电气箱体最容易在合缝位置、线缆进线孔处出现渗水隐患，不少现场投用的箱体因为密封结构设计冗余不足，雨季时内部凝露加渗水直接烧坏板卡，返修成本远高于箱体本身造价。这款IP65等级的电气箱在密封槽的设计上没有照搬通用平胶条的方案，箱盖内侧预留的梯形密封槽能让发泡硅胶条在合盖锁紧时形成双向挤压，胶条受压后会填满槽体侧壁与箱口翻边的所有间隙，不会因为长期户外温度变化出现胶条收缩脱缝的问题。箱体侧壁的两个圆形进线敲落孔做了阶梯式止口，配套的防水格兰头拧入后，止口端面能和格兰头的密封垫圈完全贴合，避免了常规直孔安装时格兰头偏斜导致的密封失效。

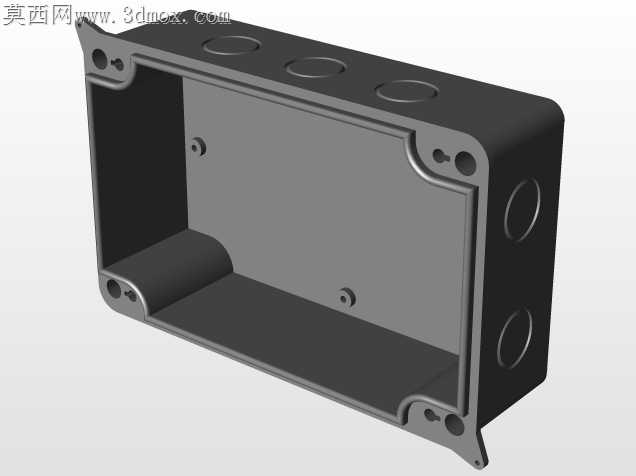

嵌入式安装的结构设计上，箱体四个角的安装沉孔做了反向锪平处理，固定螺丝从箱体内部向外穿出后，螺丝头部完全藏在沉孔内部，不会突出箱体内壁刮伤内部安装的PCB板，也不会因为螺丝头部突出导致板卡安装时出现翘曲。箱盖和箱体的连接采用隐藏式铰链结构，铰链转轴处做了阻尼限位，开盖后箱盖能稳定停在最大开启角度，不会因为现场风力或者磕碰突然回落夹伤接线人员的手指，也省去了额外加装支撑撑杆的空间。

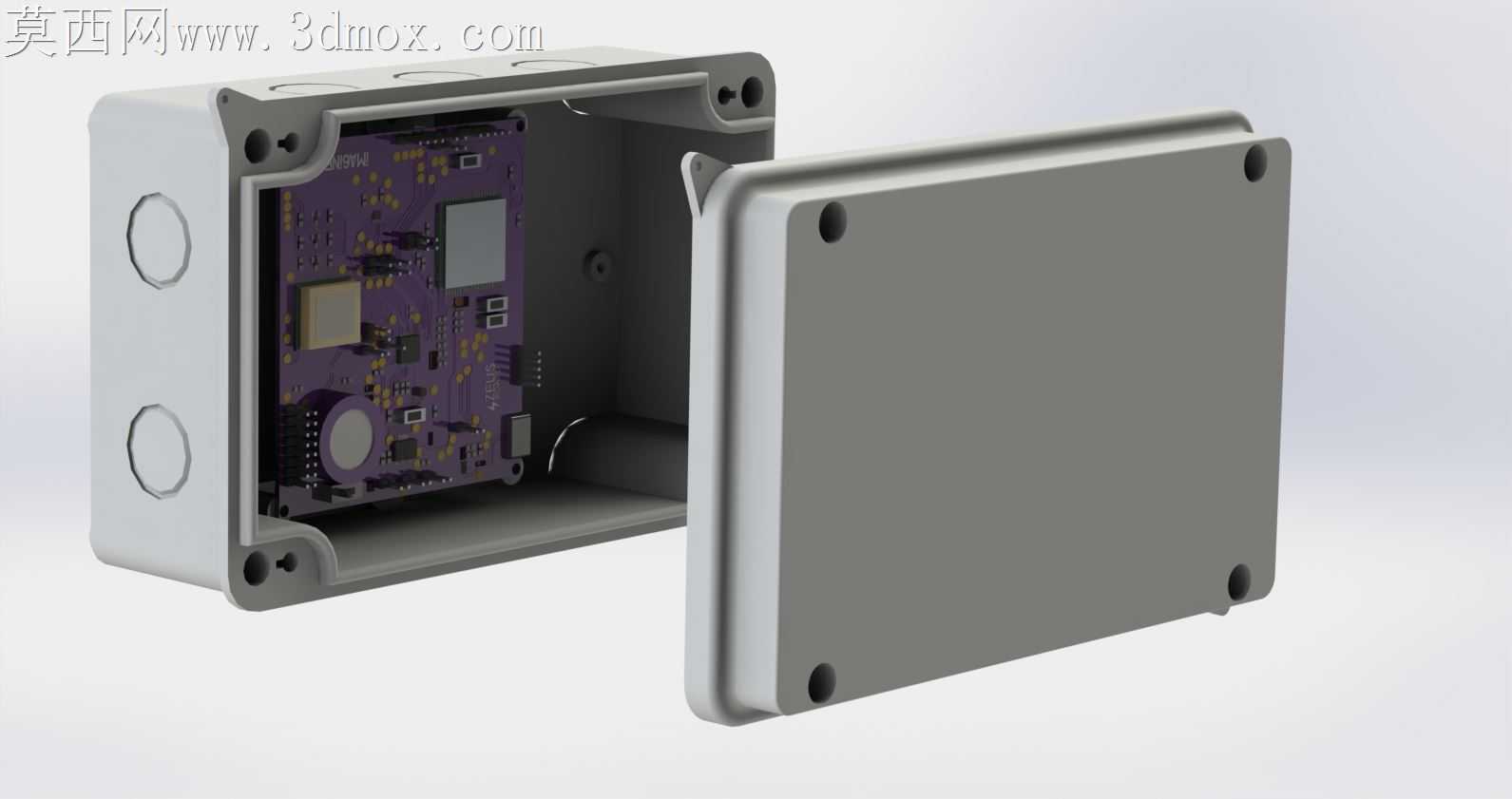

箱体内部的PCB安装柱和箱体是一体压铸成型的，安装柱端面做了0.2mm的凸台设计，板卡锁紧后和箱体内壁之间留出均匀的散热间隙，避免板卡背面的焊脚直接贴在箱体内壁因为凝露出现短路。箱口的翻边做了15度的外翻导水角，落在箱体顶部的雨水会顺着导水角直接流走，不会顺着合缝位置往密封槽方向渗流。锁紧螺丝的位置均匀分布在箱体四周，每个螺丝的锁紧力能均匀传递到整圈密封胶条上，不会出现局部位置胶条压合不紧的问题。考虑到户外使用的抗老化需求，箱体材质选用压铸铝合金做表面喷塑处理，喷塑层的厚度控制在80-100μm，既能耐受户外紫外线长期照射不褪色粉化，也能在轻度酸碱腐蚀的厂区环境下长期使用不生锈。箱体边角位置都做了R3的圆角过渡，没有尖锐的棱角，安装和维护时不会划伤操作人员的手部，也避免了压铸时边角位置出现缺料、砂眼的缺陷。
