剖视结构简易喷气式航空动力装置

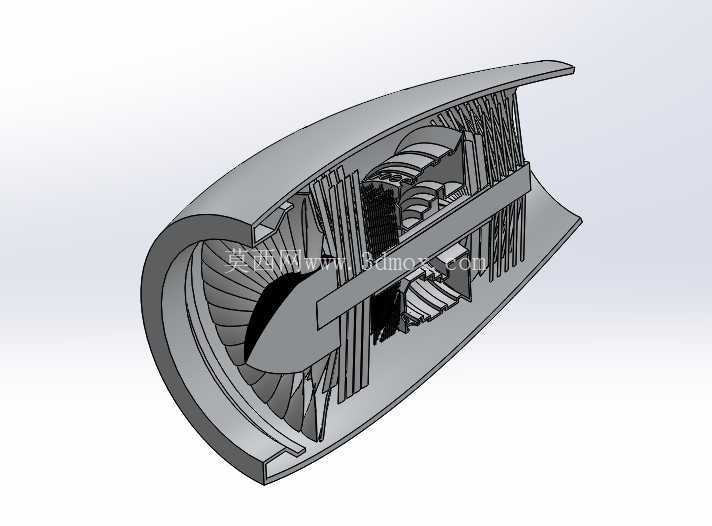

　　这款剖视展示的喷气动力装置，核心还原了轴流式喷气发动机的核心流道与转子排布逻辑，在航空动力教学、结构认知场景中，可直观呈现压气机、燃烧室、涡轮段的衔接关系，帮助入门从业者快速建立涡轮喷气动力的整体结构概念，也可作为航空类科普展项的结构演示载体，替代昂贵的实物剖件完成原理展示。从实际功能逻辑来看，该结构完整覆盖了喷气发动机的核心工作链路：前端进气道收拢来流后，多级轴流压气机叶片对来流进行逐级增压，压气机段采用了等弦长叶片简化排布，每级转子与静子的轴向间隙做了适配练习场景的放宽处理，既保留了压气机逐级增压的结构特征，又降低了建模过程中曲面拟合的复杂度，适合作为SolidWorks环境下的复杂曲面装配练习载体。

　　燃烧室段采用了环形腔室的简化结构，省略了真实航发中的燃油喷嘴、火焰筒细节结构，但保留了腔室的扩压段与燃气导流轮廓，能够清晰展示高压空气进入燃烧室后与燃油混合燃烧、形成高温高压燃气的流道走向，衔接后端涡轮段的动力输出路径。涡轮段与压气机转子采用同轴贯穿结构，涡轮叶片的叶型采用了简化的扭叶设计，能够直观展示高温燃气冲击涡轮叶片、带动同轴压气机持续转动的动力传递逻辑，尾喷管段采用了收敛型轮廓，还原了亚音速喷气发动机尾喷流加速排出的基本结构特征。

　　设计过程中优先保证了各功能段的轴向同轴度，所有转子部件的装配基准统一为中心主轴轴线，压气机叶片与机匣内壁的径向间隙、涡轮叶片与燃烧室出口的轴向间隙都做了工程化的合理预留，避免装配过程中出现静态干涉；机匣部分采用半剖的薄壁壳体结构，壁厚取值参考了小型航发的机匣设计比例，既保证了内部结构的可视性，又保留了壳体的支撑结构特征。从安装边界来看，该装置整体为回转类轴对称结构，主安装节可设置在压气机段后端的机匣外壁凸台位置，辅助安装节布置在涡轮段下方，安装接口的位置预留符合小型航空动力装置的安装布局逻辑，整体径向最大尺寸集中在压气机进口与燃烧室段，轴向长度覆盖从进气道唇口到尾喷口的完整流道长度，可适配教学演示台架的安装空间需求，也可作为小型航模动力的结构参考原型，帮助设计者快速梳理喷气动力的核心结构排布逻辑，避免在初始方案阶段出现流道衔接、转子同轴度的原则性设计问题。

　　在建模练习层面，该结构覆盖了回转体建模、阵列叶片装配、薄壁壳体剖视、同轴装配约束等多个机械建模常用技能点，叶片部分的曲面拉伸、放样操作能够帮助练习者掌握复杂叶型的建模思路，同轴装配的约束设置能够强化回转类动力装置的装配基准认知，剖视结构的处理也能帮助设计者掌握工程图中内部结构展示的常用处理方法。
