深沟球滚动轴承径向支撑结构

　　这套滚动轴承结构围绕旋转轴的径向支撑需求展开，采用深沟球轴承的典型构型，由内圈、外圈、球形滚动体与保持架共同组成。内圈随转轴同步回转，外圈通常安装在轴承座或箱体孔内保持固定，滚动体在内外滚道之间连续滚动，将轴颈与支座之间的滑动摩擦转化为滚动摩擦，保持架则把各钢球沿周向均匀分隔，避免滚动体相互接触、挤压或扎堆，使载荷在整圈滚动体之间分配得更平稳。

　　从实际设备用途看，这类轴承广泛出现在电机输出轴、减速器中间轴、风机叶轮轴、泵轴、输送机辊筒以及小型传动装置中。凡是需要轴系长期连续回转、同时承受以径向力为主并附带少量双向轴向力的位置，都可以采用深沟球轴承作为支撑元件。它不像滑动轴承那样依赖较大的接触油膜，也不像圆锥滚子轴承那样必须成对调整预紧，结构简单、摩擦阻力小、极限转速较高，在通用传动场景中维护和更换都比较方便。

　　建模时先确定轴承的安装边界：内孔与轴颈形成配合，外径与箱体或轴承座孔形成配合，宽度方向决定轴肩、挡圈或端盖的限位空间。内圈外径面加工有连续弧形滚道，外圈内径面同样设置对应滚道，滚道曲率略大于钢球半径，使钢球与滚道之间形成合理的点接触区域。钢球直径、球数和节圆直径需要相互协调：球径增大有利于提高承载能力，但会占用更多径向空间；球数增多可分散接触载荷，却会受到保持架梁宽和装配窗口限制。保持架采用兜孔或波浪形隔腔结构，把每个钢球约束在独立位置，同时保留必要间隙，保证运转时滚动体能够自由自转并沿滚道公转。

　　外形上，轴承整体为同轴环形零件，端面平整，外圆柱面和内圆柱面均为主要安装基准。轴系布置时，内圈定位通常依靠轴肩和锁紧件，外圈定位则依靠座孔台阶、端盖或弹性挡圈。设计轴肩高度时不能只考虑定位面积，还要留出轴承拆卸空间，避免拉马爪无法接触内圈端面；座孔台阶也应控制在允许圆角范围内，防止与轴承倒角发生干涉。轴承内外圈倒角不仅是装配导入特征，也用于避开轴肩和座孔处的加工圆角，保证配合面能够贴紧到位。

　　从受力路径看，转轴载荷先传递到内圈，再经过滚动体传至外圈和支座。钢球在承载区承受赫兹接触应力，非承载区滚动体则主要维持导向和随动。深沟滚道使轴承在纯径向载荷之外，还能承受一定轴向载荷；当轴系出现轻微不对中或热伸长时，轴承内部游隙会影响运转噪声、温升和支撑刚度。游隙过小，运转发热后容易卡滞；游隙过大，则会降低旋转精度并增大振动。因此在选型和建模校核时，需要结合配合过盈、工作温度、转速等级以及润滑方式综合判断原始游隙。

　　润滑与密封空间也是结构设计中不能忽视的部分。开式轴承依赖设备内部油浴或脂润滑通道，带防尘盖、密封圈的版本则在两侧形成封闭空间，防止粉尘、水分和碎屑进入滚道。三维结构中若将保持架、钢球、内外圈分别建模，可以清楚检查滚动体装入滚道后的包络关系、保持架与套圈之间的间隙，以及端盖、挡圈、隔套在宽度方向上是否发生碰撞。对于装配体设计人员而言，轴承并不是简单放入一个圆环，而是要与轴颈公差、座孔公差、圆角、退刀槽、润滑孔和固定件共同构成完整支撑系统。

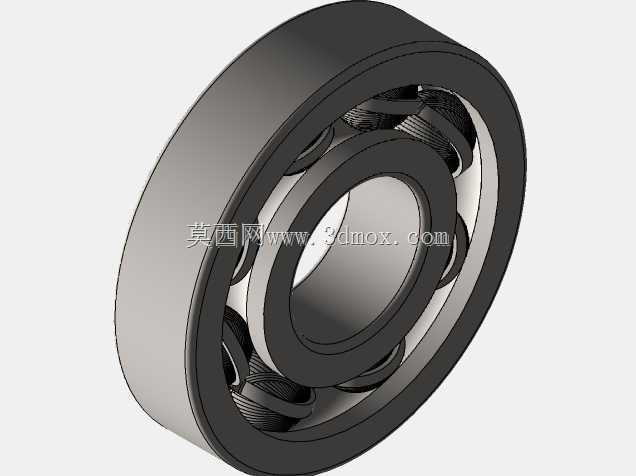

　　该模型把剖切区域中的钢球和保持架关系直观呈现出来，能够用于传动方案演示、轴系装配校核、轴承选型沟通以及机械结构教学。观察模型时可重点关注滚道与钢球的接触位置、保持架分隔方式、内外圈同轴关系以及端面安装边界，这些细节直接决定轴承在设备中的承载能力、转速适应性和装配可靠性。
