SynnySky X2820外转子无刷电机结构设计

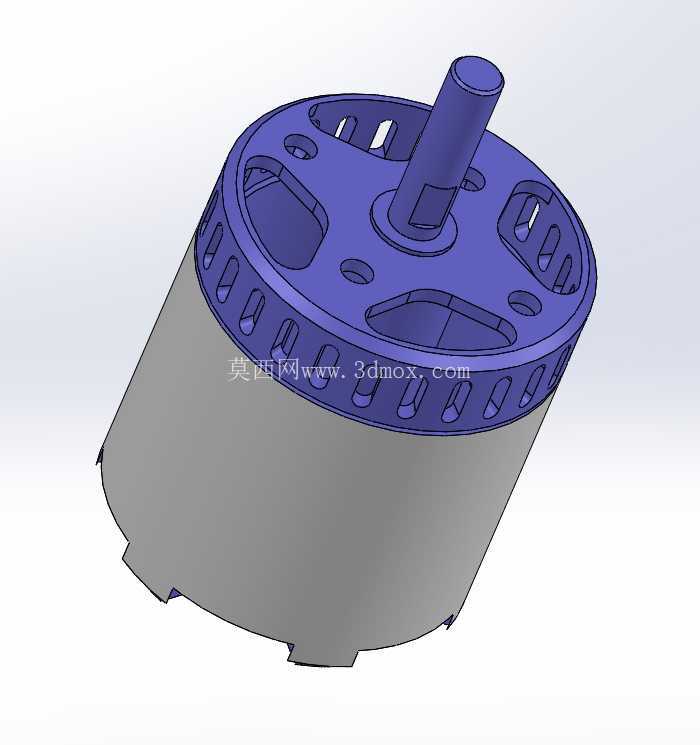

　　这款外转子结构的动力部件，核心应用场景覆盖中小型航模动力系统、小型桌面级云台驱动、轻量化电动工具动力单元等领域，区别于常规内转子电机的结构逻辑，外转子设计将转动磁轭集成在外壳部位，输出轴直接与端盖刚性连接，省去了额外的传动减速环节，在低转速区间就能输出足够扭矩，适配需要直接驱动桨叶、转轮的使用场景。从结构设计逻辑来看，整体采用圆柱式主体布局，上部端盖为一体化加工的紫色硬质结构件，中心位置伸出的输出轴做了扁位定位设计，安装传动件时可以通过扁位传递扭矩，避免轴与连接件之间出现打滑空转的问题；端盖圆周方向均匀分布了多组镂空槽与安装孔，一方面是为了降低整体转动惯量，让转子启停响应速度更快，另一方面这些镂空槽可以形成空气对流通道，电机持续运转时，转子转动带动气流穿过槽位，带走绕组工作产生的热量，避免长时间高负载下出现磁钢退磁、绕组绝缘层老化的问题。

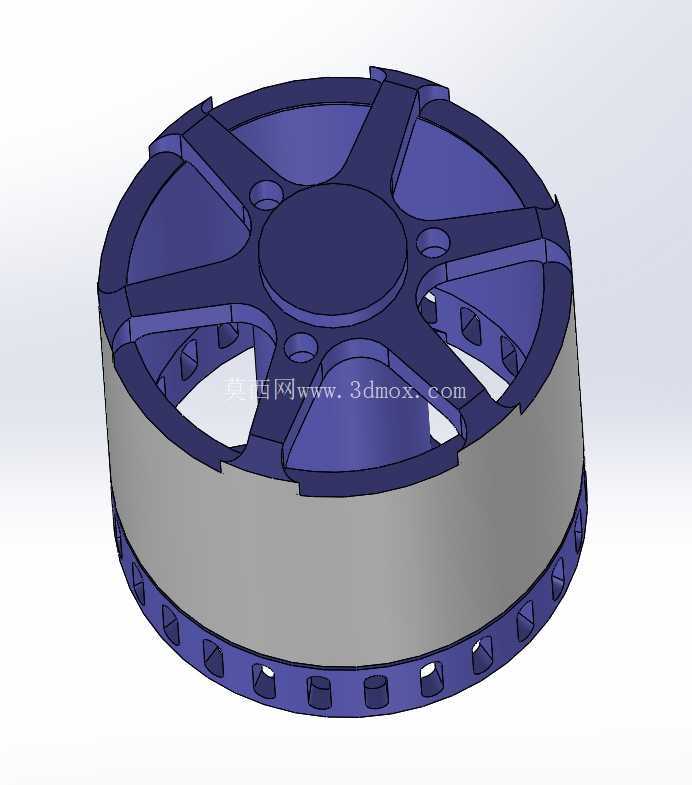

　　端盖与下部灰色定子壳体的配合部位做了阶梯式定位止口，装配时可以直接通过止口保证同轴度，不需要额外做同轴度校正，能有效降低装配难度，减少转子转动时的径向跳动量，降低运转噪音与轴承磨损速度。下部定子壳体为薄壁圆筒结构，侧壁做了均匀的散热齿槽，这些齿槽既可以增加壳体与空气的接触面积提升散热效率，也能在压铸生产时提升壳体的结构强度，避免薄壁部位受挤压出现变形；壳体下端做了三个均匀分布的定位凸耳，凸耳上预留安装固定位，安装时可以通过凸耳将电机整体固定在设备安装基座上，三个定位点的布局可以避免安装时出现过定位问题，即使安装基座平面存在少量形位公差，也能保证电机固定平稳，不会出现壳体受挤压变形导致定子转子蹭膛的问题。

　　从安装边界尺寸来看，整体为标准28系列外径规格，主体圆柱直径适配常规28系列电机的安装座尺寸，输出轴的伸出长度与直径匹配常用的航模桨夹、小型同步带轮的安装孔径，不需要额外做轴径转接就能直接搭配市面通用配件使用；端盖上的安装孔位间距符合行业通用安装标准，替换同规格其他型号电机时，不需要重新修改安装基座的孔位，能直接完成替换适配。结构设计过程中，针对外转子电机常见的动平衡问题，端盖的镂空槽与安装孔全部采用圆周均布设计，每个槽位的尺寸、位置公差控制在±0.02mm范围内，转子装配后不需要做过多的动平衡配重就能达到G2.5级的动平衡精度，满足每分钟上万转的高转速运转需求。

　　针对绕组的防护问题，定子壳体与端盖的配合间隙控制在0.1mm以内，既不会因为间隙过小导致转动时出现摩擦，也能阻挡大部分空气中的粉尘、碎屑进入定子绕组部位，避免杂物进入后刮破绕组漆包线造成短路故障。输出轴与端盖的连接部位做了加强筋结构，在输出轴根部与端盖平面之间设置过渡加强结构，能承受大负载启动时的冲击力，避免轴根部因为应力集中出现断裂问题。在实际选型使用时，这款结构的电机因为外转子转动惯量更大，运转时的转速稳定性更好，搭配螺旋桨使用时不会因为气流波动出现转速骤变的情况，能给飞行设备提供更稳定的推力输出；搭配小型云台负载时，稳定的转速输出可以减少画面的抖动问题。壳体采用压铸工艺成型，适合批量生产，所有结构转角部位都做了R角过渡，既可以避免压铸时出现应力开裂，也能减少加工时的应力集中问题，提升零件的结构强度。
