星型布局径向动力输出组件结构设计

项目分类:电机 发布时间:2026-06-29 ID:1189572

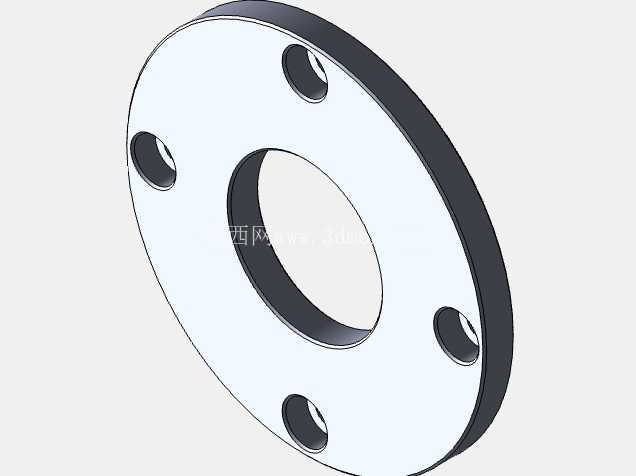

  • 星型布局径向动力输出组件结构设计

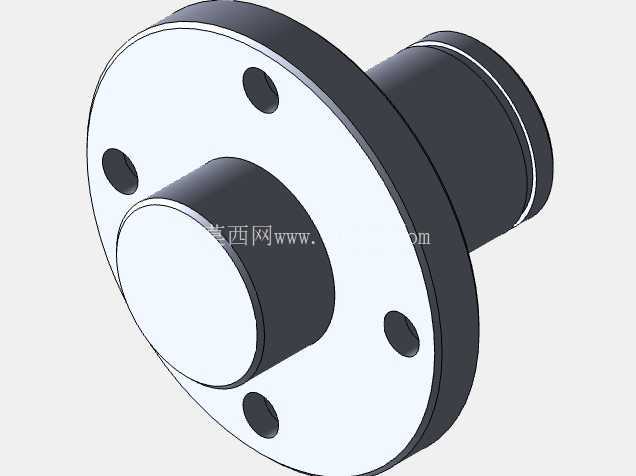

  • 星型布局径向动力输出组件结构设计

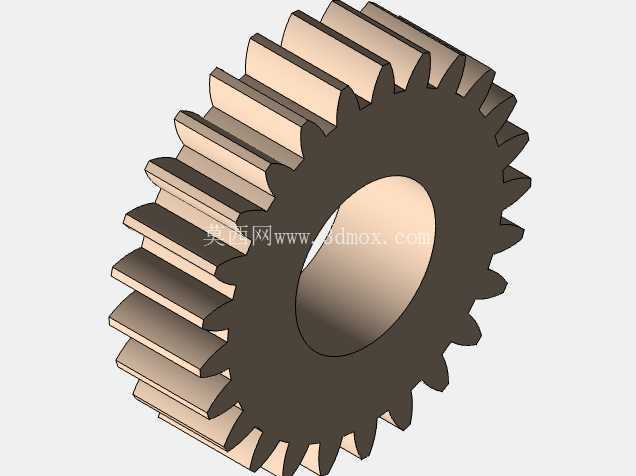

  • 星型布局径向动力输出组件结构设计

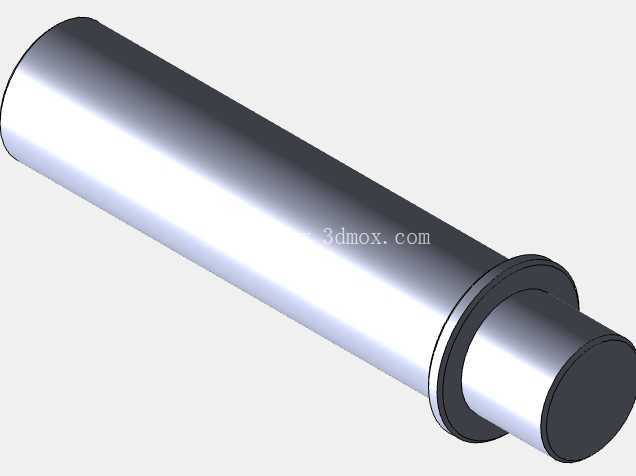

  • 星型布局径向动力输出组件结构设计

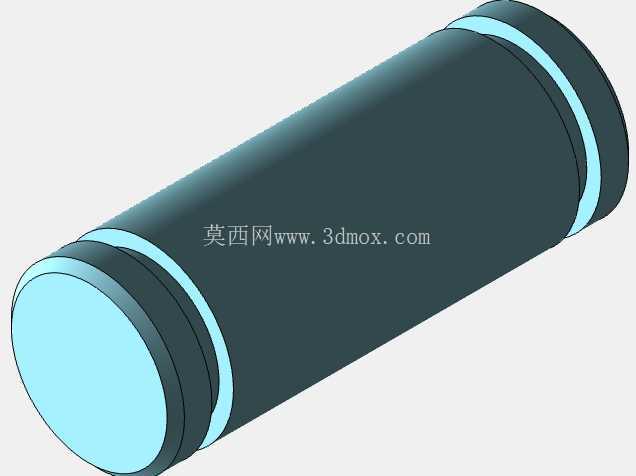

  • 星型布局径向动力输出组件结构设计

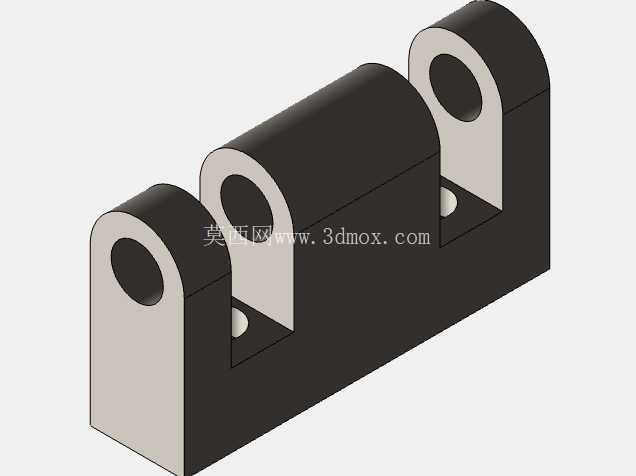

  • 星型布局径向动力输出组件结构设计

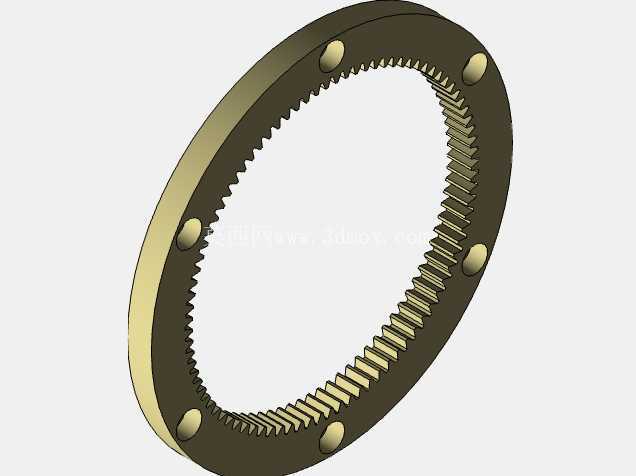

  • 星型布局径向动力输出组件结构设计

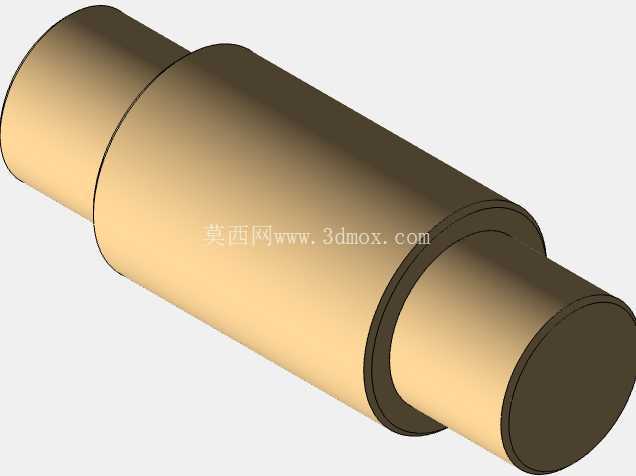

  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计
  • 星型布局径向动力输出组件结构设计

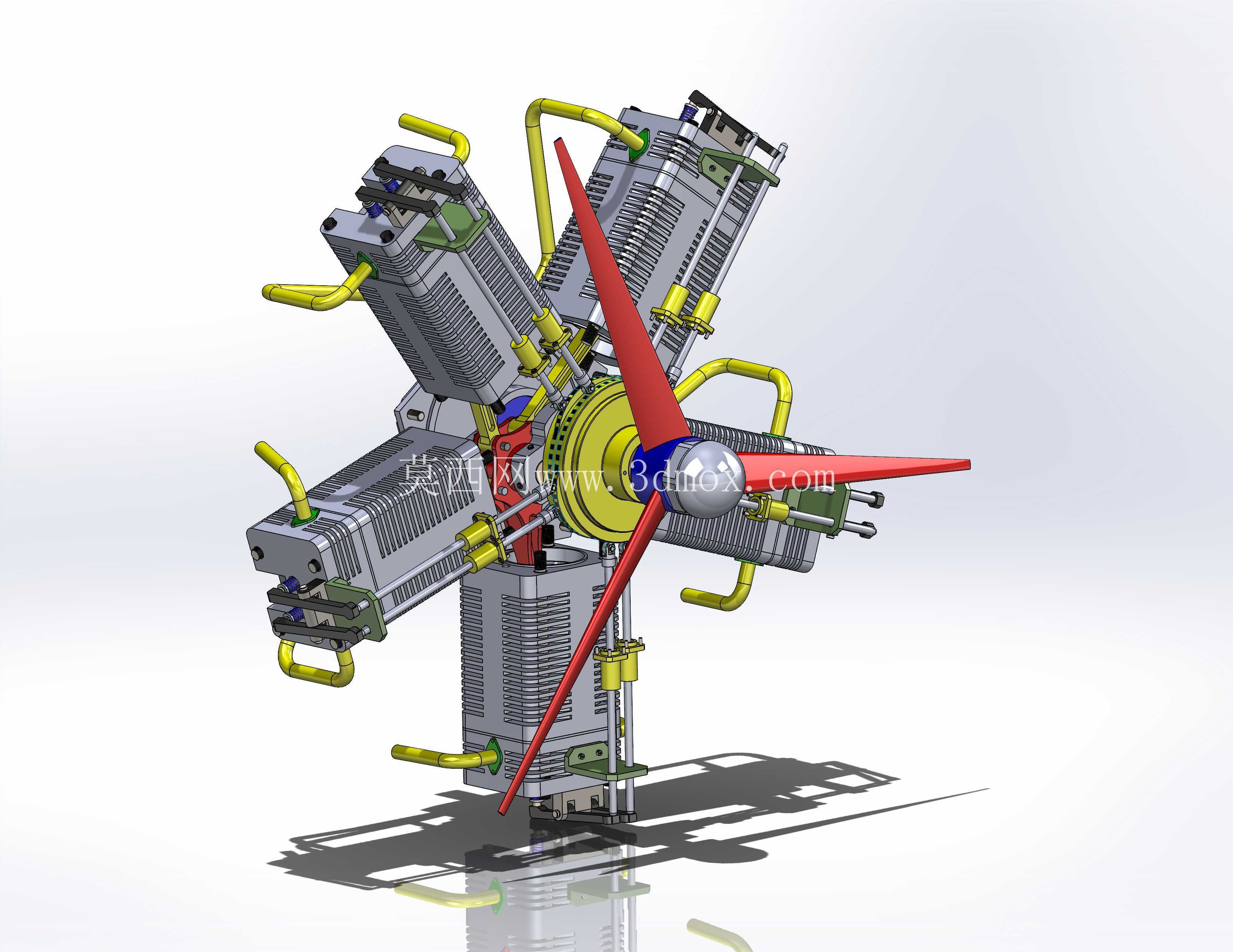

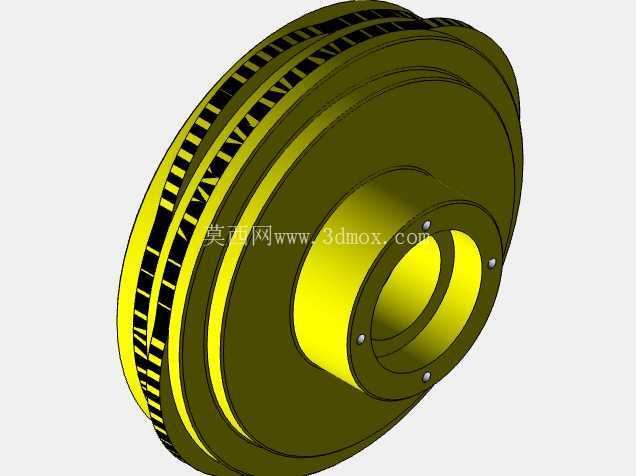

在小型通航动力、分布式动力试验台、特种作业无人装备的动力单元选型场景里,这类星型排布的径向动力组件,一直是小体积高功率密度需求下的典型结构方案。区别于传统直列排布的动力单元,该组件将五个独立的缸体模块围绕中心输出轴呈放射状均匀布置,中心轴端集成三叶螺旋桨作为动力输出端,整体结构的重心完全落在中心转轴轴线上,运转时的动平衡调校难度远低于偏心布置的动力结构,高速运转时的整机振动幅值能控制在更低区间,适合对振动敏感的机载设备搭载场景。

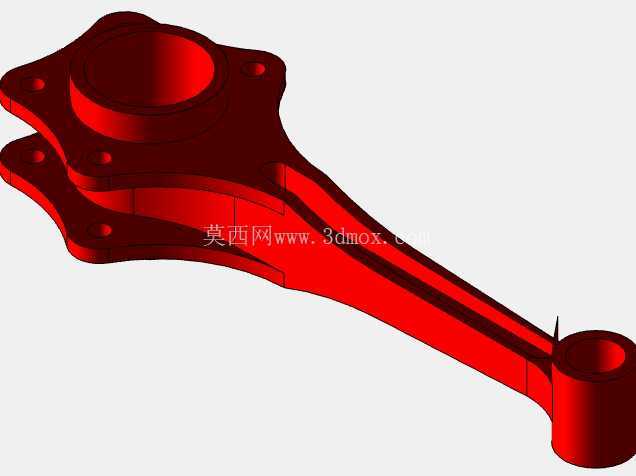

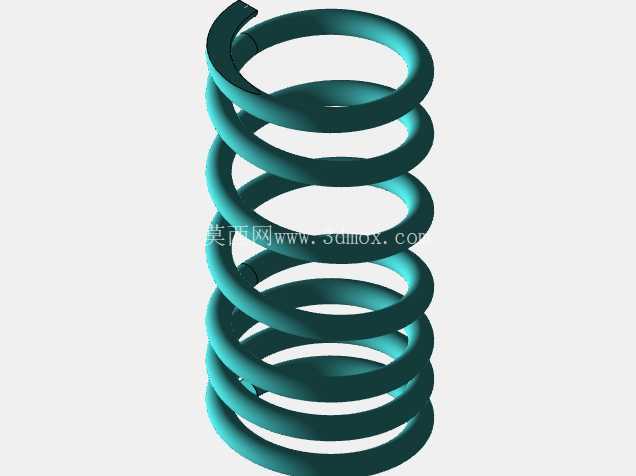

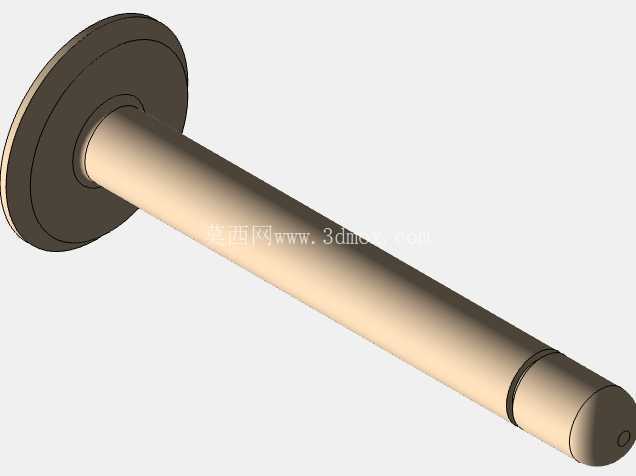

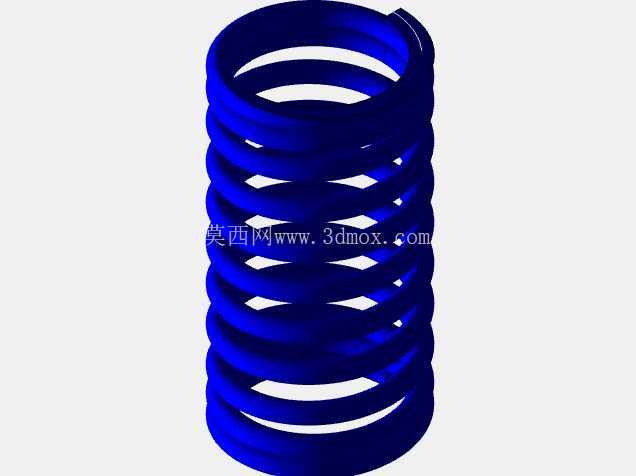

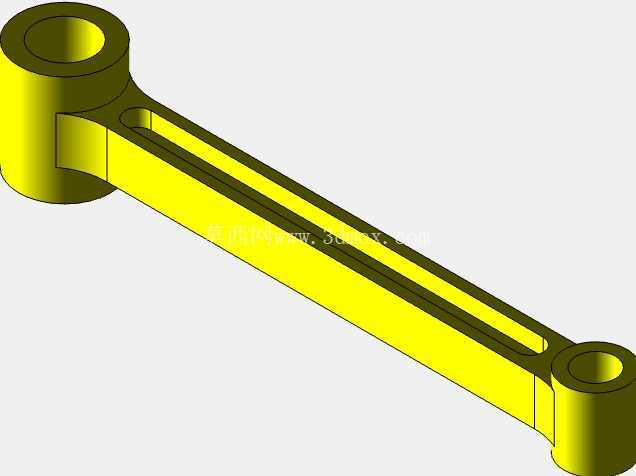

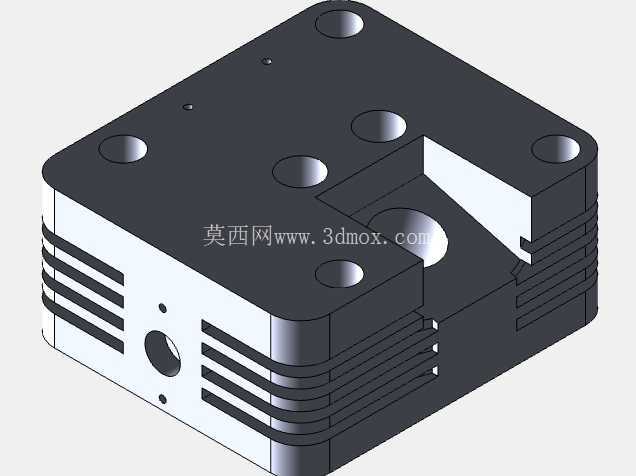

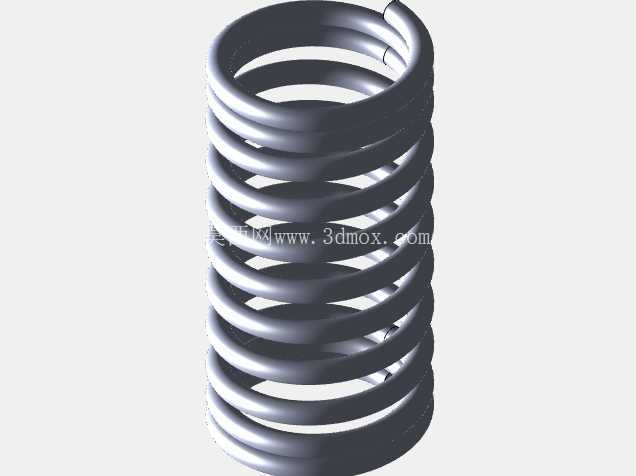

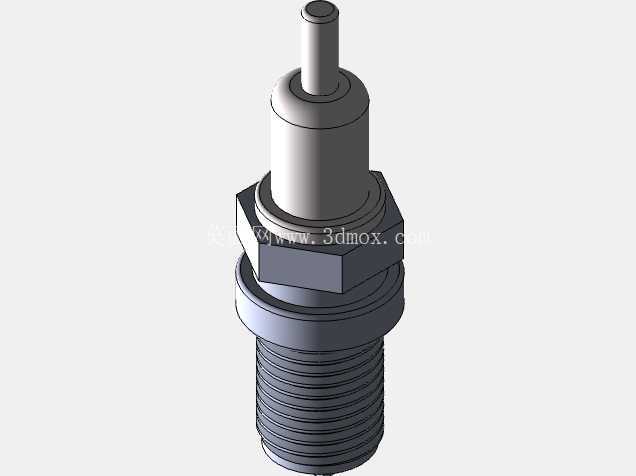

从实际功能逻辑来看,每个缸体模块都独立完成动力做功的循环,通过中心的曲柄连杆机构将各个缸体的往复动力汇总到中心输出轴,相比同排量的直列结构,这种星型布局能把轴向长度压缩40%以上,径向尺寸虽然有所增加,但对于径向安装空间充裕、轴向尺寸受限的安装场景,比如小型固定翼无人机的机头动力舱、便携式应急发电单元的动力端、小型水面快艇的舷外动力,这种尺寸特性刚好能匹配安装边界的约束。每个缸体外侧布置的黄色管路是冷却回路的导流结构,直接贴合缸体散热鳍片布置,不需要额外加装外置散热壳体,能在紧凑的径向空间里完成冷却液的循环导流,带走缸体持续做功产生的热量,保证长时间高负载运转时的缸体温度稳定在材料许用范围内。

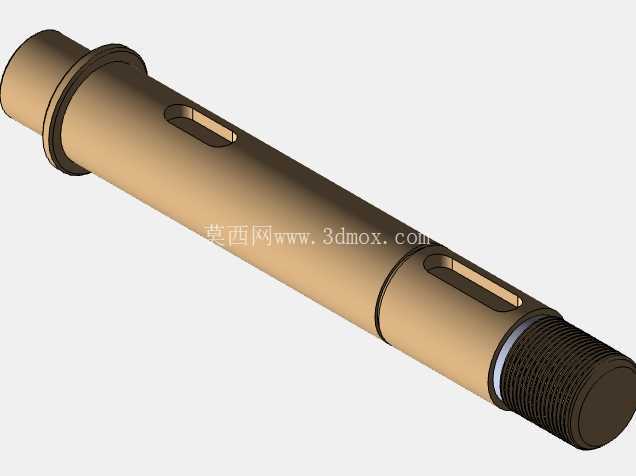

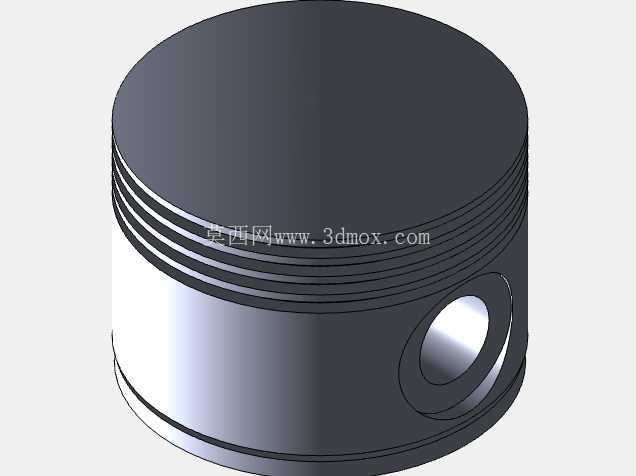

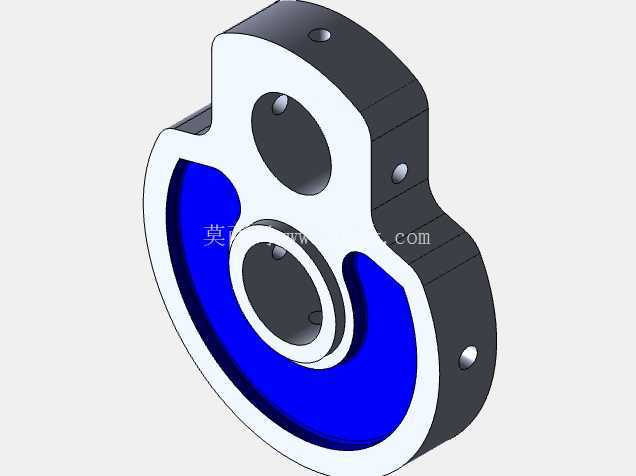

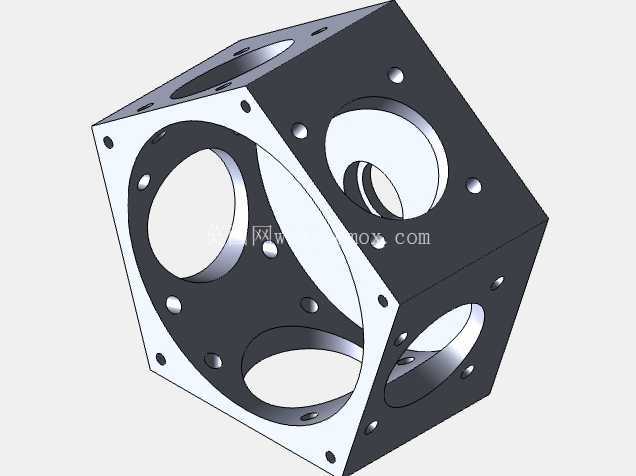

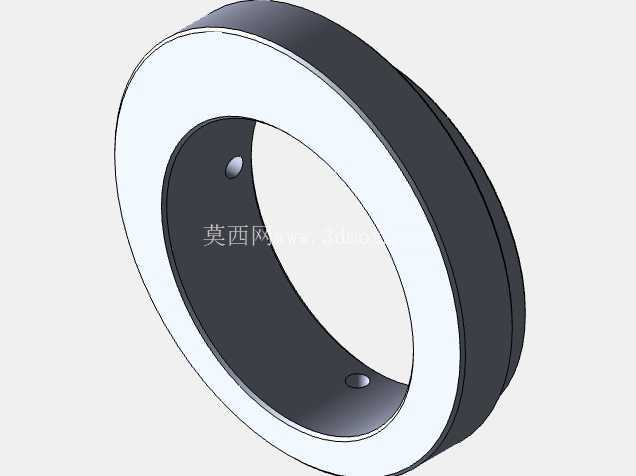

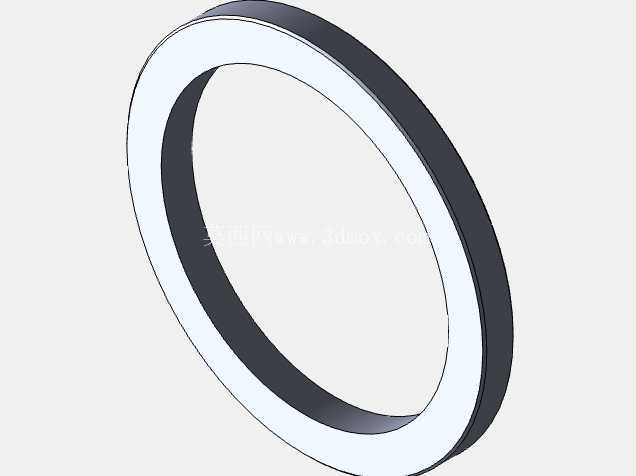

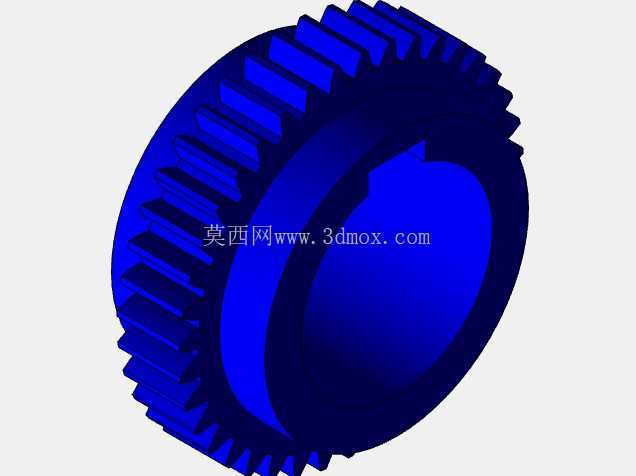

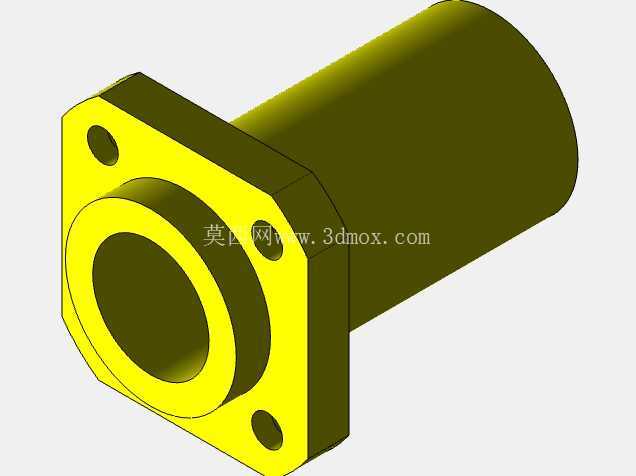

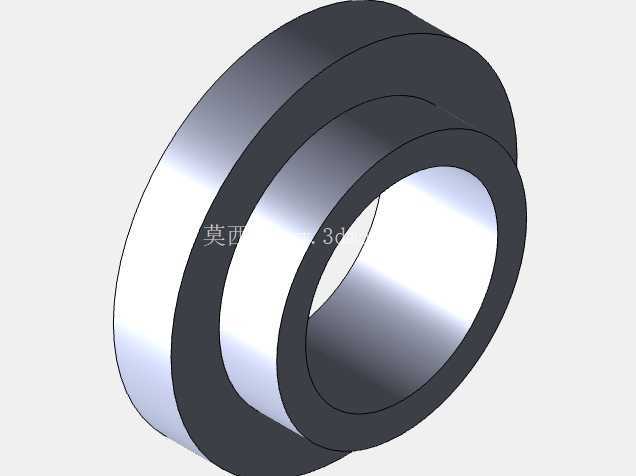

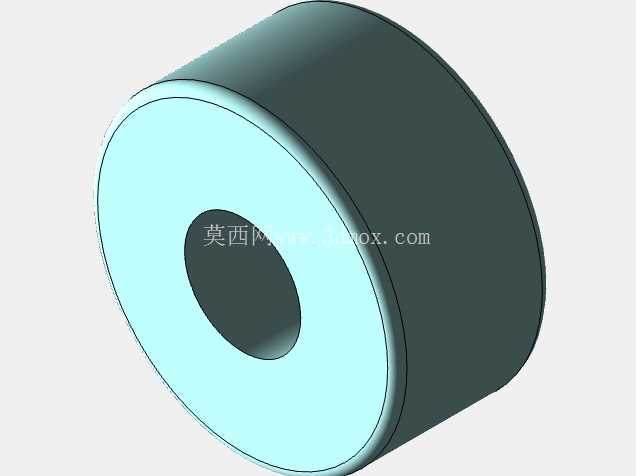

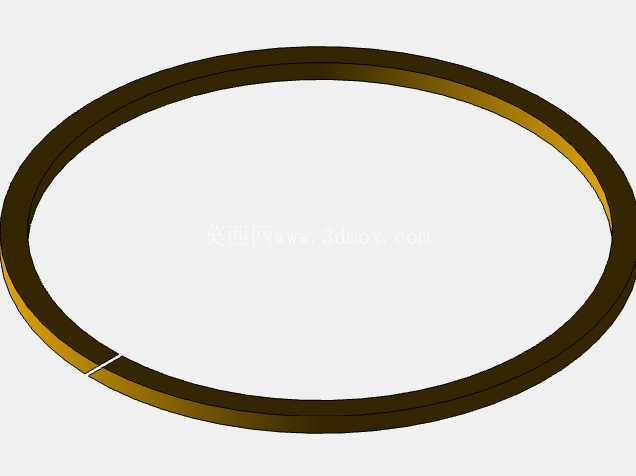

做结构设计的时候,首先要敲定的是中心曲柄的偏心距参数,这个参数直接决定每个缸体的活塞行程,进而关联整个组件的排量与输出扭矩,偏心距过大会导致活塞侧压力激增,加快缸套磨损速度,偏心距过小则会让做功行程不足,动力输出达不到设计指标。五个缸体的夹角必须严格按照72度均布,角度偏差超过0.5度就会导致某一个缸体的活塞运动轨迹与缸套不同心,运转时出现卡滞甚至结构干涉。中心输出轴的轴承选型要兼顾径向载荷与轴向载荷,因为螺旋桨运转时不仅会带来旋转方向的扭矩,还会因为气流推力产生轴向的作用力,轴承的额定动载荷需要留足1.5倍以上的安全系数,避免长时间运转出现轴承点蚀失效。

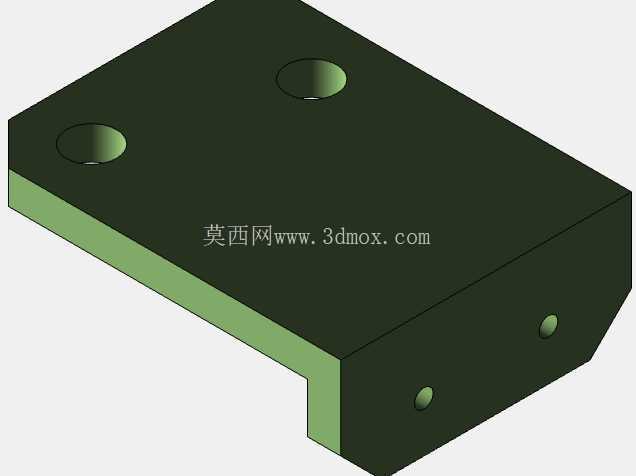

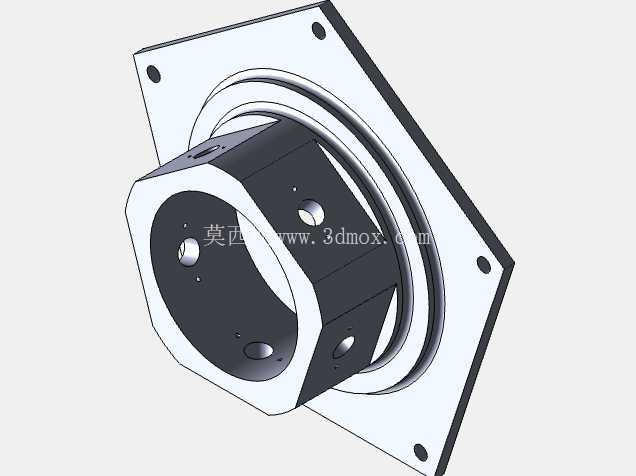

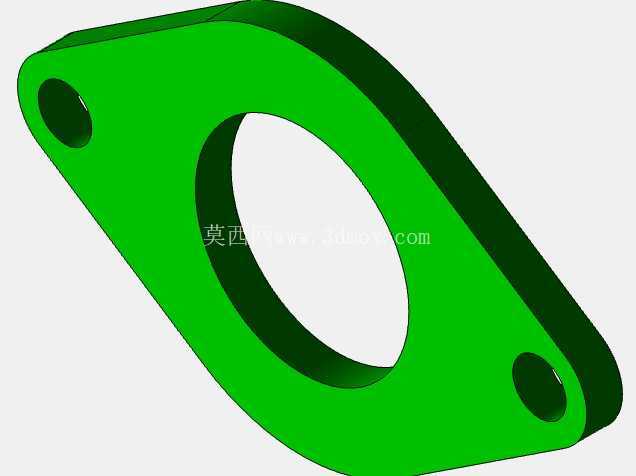

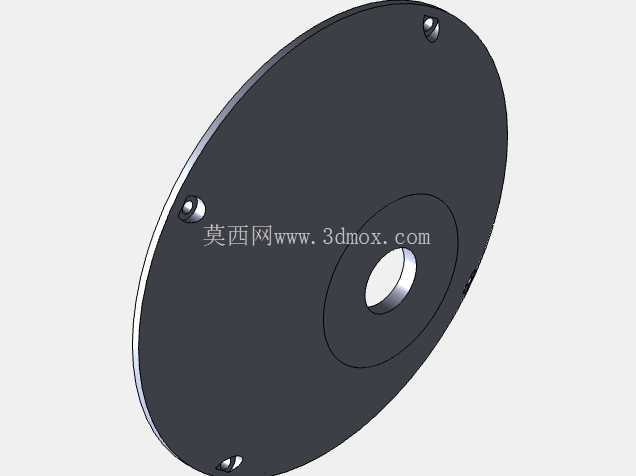

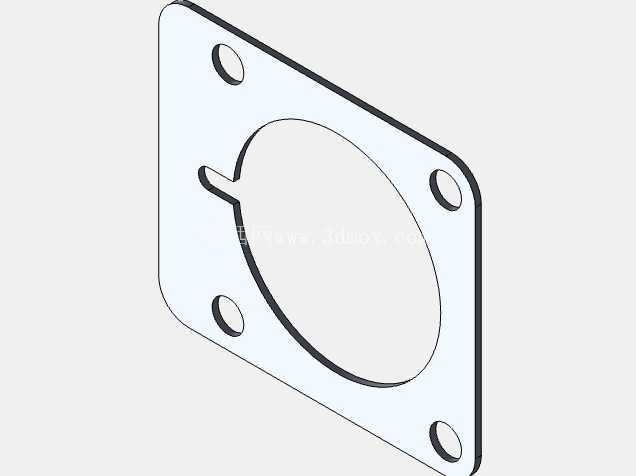

安装边界上,组件底部的安装支座是主要的定位基准,四个安装孔的位置度公差需要控制在0.1mm以内,保证安装后中心转轴的轴线与安装基准面垂直,避免运转时出现额外的倾覆力矩。整体径向最大尺寸不超过中心轴到单个缸体最外侧管路端点的距离,轴向尺寸从螺旋桨前端到安装支座底面的距离控制在紧凑区间内,适配小型动力舱的安装空间。每个缸体的接线与管路接口都朝向外侧布置,后期维护时不需要拆解整个组件就能完成管路更换、线路检修的操作,日常维保的可达性较好。

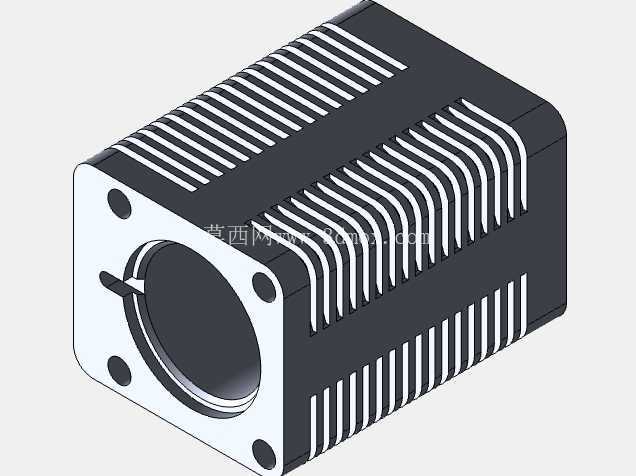

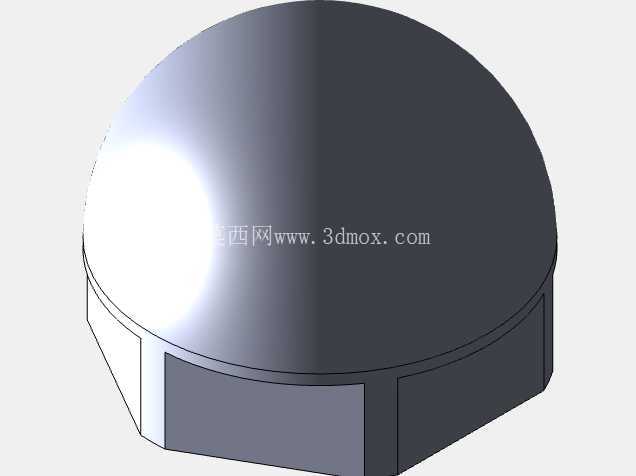

实际装配过程中,需要先完成中心曲柄组件的预装,确认曲柄转动无卡滞后,再逐个装配缸体模块,每装完一个缸体都要手动盘动中心轴,确认活塞运动顺畅无阻滞,避免全部装配完成后才发现干涉问题需要整体拆解。螺旋桨与中心轴的连接采用锥面配合加锁紧螺母的结构,能传递更大的扭矩,同时保证螺旋桨的动平衡精度,高速旋转时不会出现桨叶抖动的问题。缸体上的散热鳍片顺着径向方向布置,运转时螺旋桨产生的气流能直接扫过散热鳍片,配合冷却管路实现双重散热,即使在没有额外散热风扇的工况下,也能保证热交换效率满足持续运转需求。
