活塞发动机动力转换核心曲轴结构

在往复式活塞动力设备的动力传递链路中，曲轴是决定整机运行平顺性与动力输出效率的核心承载部件，其结构设计直接关联到整机的振动水平、疲劳寿命与动力损耗率。从实际工况来看，这类曲轴普遍应用于小排量通用汽油机、小型农用动力机械、园林机械以及微型发电机组的动力端，承担着将活塞组的往复直线运动转化为旋转扭矩输出的核心职能，所有活塞传递来的爆发压力都需要通过曲轴的曲柄结构完成运动形式的转换，最终将动力输送给末端负载。

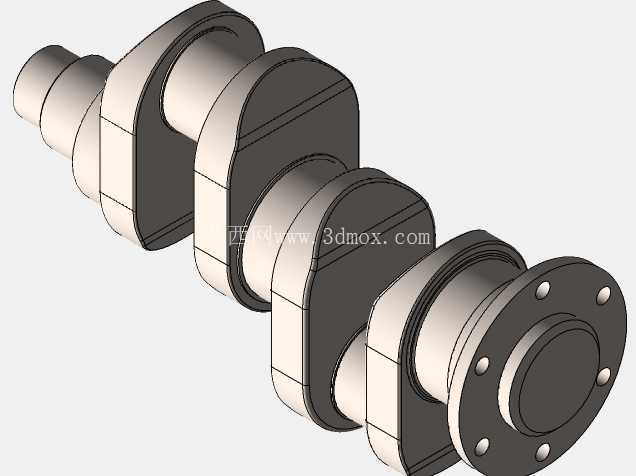

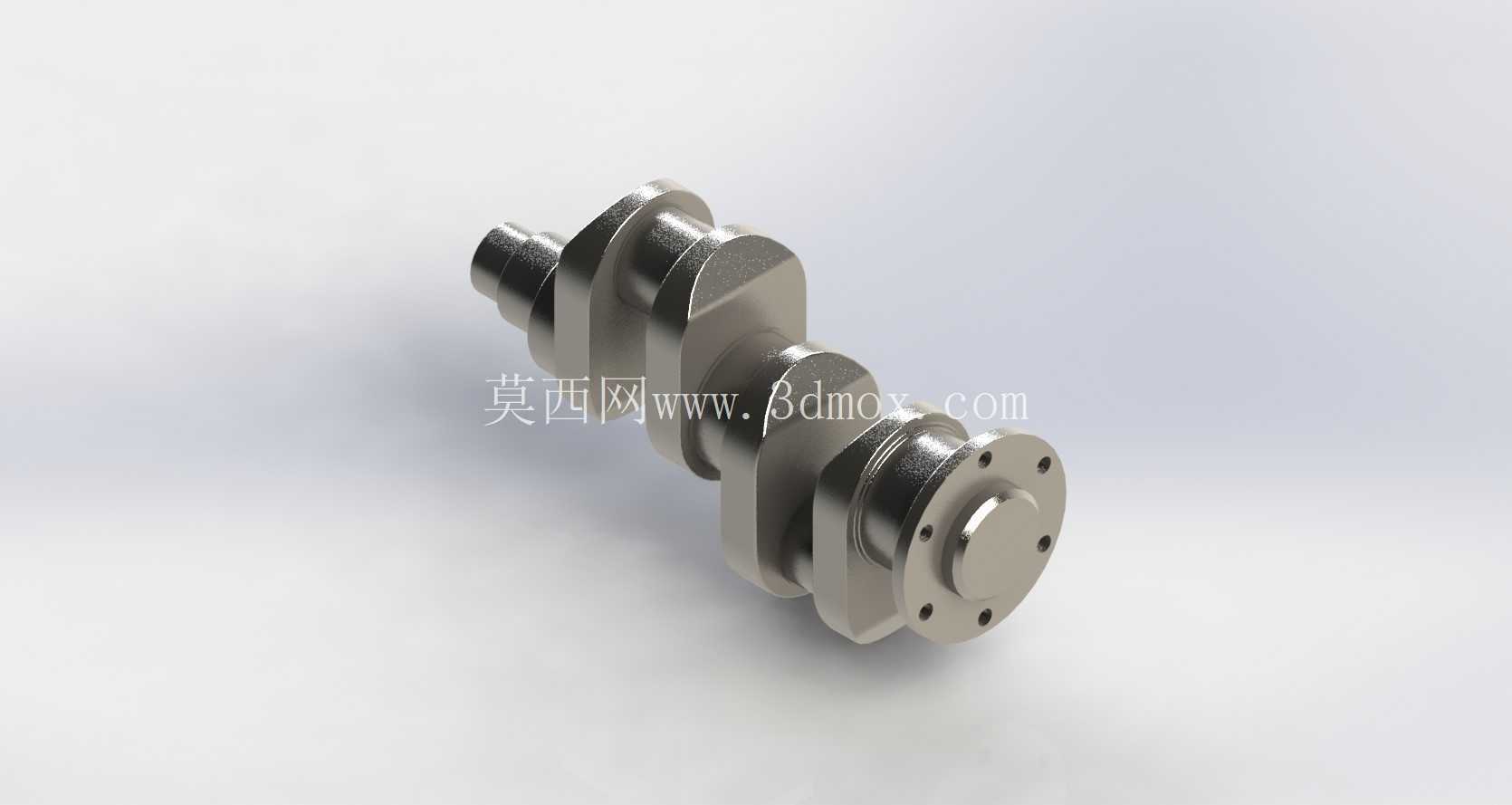

从结构设计逻辑来看，该曲轴采用整体式锻造结构布局，沿轴向依次布置有主轴颈、曲柄臂、曲柄销以及输出法兰端，各轴段之间通过大圆角过渡衔接，避免应力集中导致的疲劳断裂问题。主轴颈作为曲轴的旋转支撑基准，需要与缸体上的主轴承瓦配合，加工精度需要达到IT6级以上，圆柱度公差控制在0.005mm范围内，表面粗糙度不高于Ra0.8，才能保证高速运转下的油膜形成稳定性，减少轴瓦偏磨风险。曲柄销是连接连杆大头的核心部位，其轴线与主轴颈轴线保持平行，偏心距直接决定了活塞的行程长度，设计时需要根据目标排量、压缩比参数反复校核偏心距尺寸，同时曲柄销表面需要进行高频淬火处理，硬度达到HRC55-60，应对连杆大头瓦的长期往复摩擦载荷。

曲柄臂的结构设计并非简单的块状结构，其截面形状经过配重优化，每一段曲柄臂都对应平衡活塞往复运动产生的一阶、二阶惯性力，在设计阶段需要通过动平衡仿真反复调整曲柄臂的配重块轮廓，将整机额定转速下的不平衡量控制在允许范围内，避免运转时产生过大的整机振动。输出端采用法兰盘结构，端面上均匀布置有6个连接螺栓孔，用于与飞轮或者动力输出联轴器连接，螺栓孔的位置度公差需要严格控制，保证连接后输出端的径向跳动量不超过0.03mm，避免动力输出时产生偏载。

从安装边界来看，该曲轴的轴向总长度适配单缸或者双缸小排量发动机的缸体曲轴腔尺寸，主轴颈的直径尺寸匹配常规通用小动力机型的主轴承座安装孔径，安装时需要保证各主轴颈的同轴度误差在0.02mm以内，轴向窜动间隙通过止推片调整到0.1-0.2mm区间，既不能间隙过大导致运转时轴向窜动异响，也不能间隙过小导致热膨胀后出现卡滞。曲柄销的直径尺寸匹配对应型号的连杆大头瓦内径，安装连杆时需要按照规定扭矩拧紧连杆螺栓，同时保证连杆大头在曲柄销上的侧向间隙符合装配要求。

在实际运行过程中，曲轴需要承受周期性变化的气体爆发压力、活塞连杆组的往复惯性力以及旋转离心力的复合作用，所有载荷都呈现周期性交变特征，因此设计时除了尺寸精度的控制，还需要对材料的疲劳强度进行校核，选用40Cr或者45号优质碳素结构钢作为毛坯材料，经过模锻成型后进行调质处理，保证芯部具备足够的韧性应对冲击载荷，表面经过淬火处理提升耐磨性能。油道的设计也至关重要，主轴颈与曲柄销之间需要设计斜向贯通的润滑油道，将主油道送来的压力机油引导到曲柄销表面，为连杆大头瓦提供持续的润滑与冷却，油道的孔口需要进行倒圆角处理，避免应力集中成为疲劳裂纹的起始点。

在三维建模过程中，需要重点关注各轴段的过渡圆角尺寸，不能为了建模省事直接采用直角过渡，否则后续有限元分析时会在直角位置出现虚假的应力集中结果，同时配重块的轮廓需要严格按照动平衡计算的结果绘制，保证模型的质量分布与实际零件一致，后续做运动仿真时才能得到准确的惯性力参数。输出法兰端的螺栓孔需要采用圆周阵列特征绘制，保证孔位的均布精度，同时要标注清楚各轴段的形位公差要求，为后续的加工工艺编制提供准确的依据。这类曲轴的结构看似简单，实则每一处尺寸、每一个圆角、每一段配重轮廓都经过反复的工况校核，任何一处设计疏漏都可能导致实际运行中出现断轴、烧瓦、异常振动等故障，直接影响整套动力设备的可靠性。
