角式法兰连接进料止回阀结构设计

这款角式结构的进料止回阀，主要应用在化工、给排水、流体输送等行业的管路上，安装在介质进料端的管路节点处，核心作用是控制管路内流体的通断与流向，避免管路内介质反向回流造成前端设备损坏、物料倒灌引发的生产故障。从实际工况适配来看，这类角式阀的进出口呈90度垂直布局，相比直通式阀门更适合管路走向需要直角转向的安装场景，能减少管路弯头的使用数量，降低管路整体的流体阻力，同时节省安装空间，尤其适合在设备旁侧进料、管路排布紧凑的生产车间内使用。

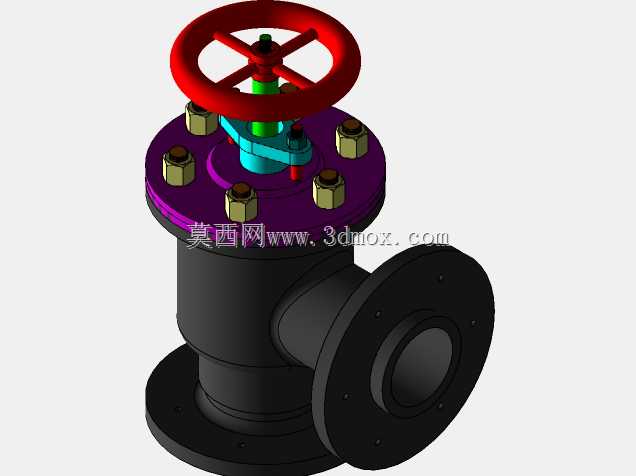

从功能特性来看，该阀顶部设置手轮操作机构，通过手轮的旋转带动阀杆升降，实现阀瓣的开启与关闭动作，手轮采用轮辐式结构，操作时受力均匀，操作人员无需借助额外工具即可完成手动启闭操作，手轮下方的阀杆部位设置密封填料结构，避免阀杆运动过程中出现介质外漏的问题。阀体与阀盖的连接采用法兰螺栓紧固结构，周向均匀布置的六角螺栓能提供足够的压紧力，保证中法兰结合面的密封性能，法兰连接的结构也方便后期对阀门内部密封件、阀瓣等易损件进行拆解维护，无需整体切割管路即可完成检修作业。阀体的进出口均采用法兰连接形式，法兰端面加工有密封面，安装时配合密封垫片即可实现与管路法兰的可靠密封，法兰上的螺栓孔位置按照通用管路法兰标准排布，能适配同压力等级的常规工业管路，无需额外加工转接件即可完成安装对接。

设计过程中，首先考虑了介质流向的约束需求，阀瓣的运动轨迹与介质正向流动方向匹配，当介质正向流动时，介质压力推动阀瓣克服弹簧或自重阻力开启，当介质出现反向流动趋势时，阀瓣在反向介质压力与复位力作用下快速落座，切断流道实现止回功能，同时兼顾手动截断的功能需求，在止回的基础上可通过手轮实现主动关断，满足管路检修、流量调节的实际使用需求。外形结构上，阀体的下部为垂直方向的进口法兰，侧部为水平方向的出口法兰，整体轮廓在满足内部流道通径要求的前提下做了壁厚优化，既保证阀体能够承受额定的管路工作压力，避免壁厚不足引发的阀体变形、开裂问题，也避免了壁厚过大造成的材料浪费、整体重量过重的问题。安装边界方面，需要预留顶部手轮的操作空间，保证手轮旋转时不会与周边管路、设备结构发生干涉，同时阀体侧部出口法兰与下部进口法兰的安装面保持垂直，安装时需保证法兰端面与管路法兰端面平行，螺栓紧固时采用对角分次拧紧的方式，避免法兰偏压造成密封失效。内部流道做了圆弧过渡处理，减少介质在流道转向处的湍流与阻力损失，降低介质输送过程中的能耗，阀瓣密封面采用耐磨耐蚀的材料设计，适配多数工业水、中性流体介质的输送需求，长期启闭过程中能保持稳定的密封性能，减少内漏问题的发生。
