四旋翼无人机组装结构三维设计

　　这套四旋翼无人机的结构设计，核心围绕低空小型无人飞行平台的实际落地需求展开，先从安装边界倒推整体尺寸：机臂展开后相邻机臂端点的中心距控制在适配常规10寸螺旋桨的范围，避免桨叶转动时出现干涉，中心机架的分层结构预留了飞控板、电调、电池、GPS模块的安装位，每层板之间的铜柱支撑高度经过核算，既给接线预留了足够的走线空间，也不会让整体重心过高影响飞行稳定性。机臂采用等长对称布局，四个机臂与中心板的连接位置做了嵌入式定位槽，装配时不需要反复调整对称度，靠结构本身就能保证四个机臂的中心夹角误差控制在0.5度以内，减少后期飞控校准的工作量，机臂末端的电机安装座预留了标准M3螺丝孔位，适配市面上绝大多数22、23系列外转子无刷电机，安装座下方还做了桨叶保护的避让空间，防止螺旋桨转动时剐蹭到机臂结构。

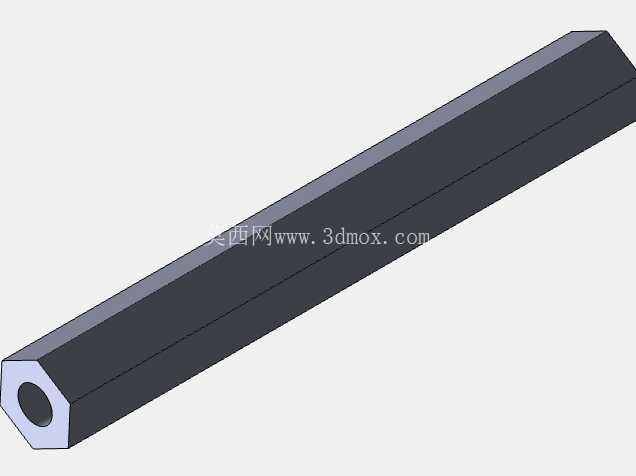

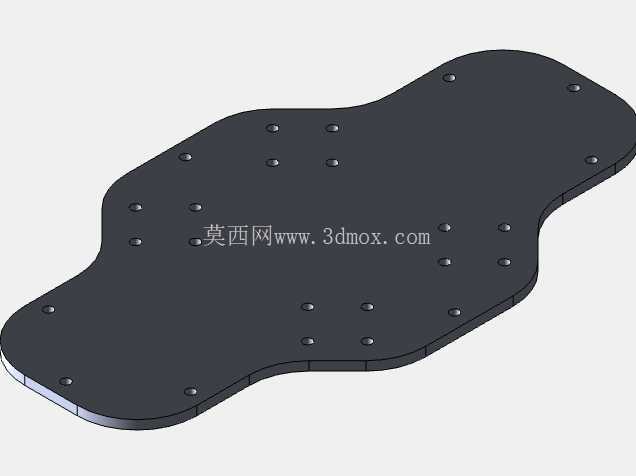

　　中心机架的上下板都做了密集的减重孔设计，这些孔位不是随意排布的：一方面是在保证结构强度的前提下尽可能降低整机自重，提升续航时间，另一方面部分孔位直接对应常用飞控、电调的安装孔距，不需要额外打孔就能直接固定元器件，上下板之间的支撑柱分布在受力集中的机臂连接位置，飞行时机臂产生的振动可以通过支撑柱均匀分散到上下板，避免局部应力集中导致机架断裂。从实际应用场景来看，这类机架结构适配的是低空巡检、航拍摄影、小型物资投送类的作业需求，设计时特意将电池安装位设置在中心板最下方的重心位置，更换不同容量的电池时，整机重心偏移量控制在极小范围内，不需要每次更换电池都重新调整配重。

　　机臂与中心板的连接采用快拆结构的预留设计，日常收纳时可以快速拆下机臂，缩小整体收纳体积，外出作业时不需要携带大型收纳箱，单肩包就能容纳整套机架设备。设计过程中特意规避了很多新手建模常犯的问题：比如机臂的走线槽做了内凹设计，电调线可以直接埋入机臂内部，不会裸露在外被桨叶打到，也减少飞行时的风阻；中心板边缘做了圆角处理，不仅避免装配时划伤手，也减少尖锐棱角带来的气动干扰；电机安装座的平面度公差控制在0.1mm以内，保证电机安装后轴体垂直于机臂平面，减少飞行时的不必要振动，避免云台拍摄时出现果冻效应。从装配逻辑来看，整套结构的零部件没有复杂的异形曲面，所有板件都可以通过碳纤维板雕刻或者铝合金冲压加工实现，加工成本低，后期替换损坏的零部件也很方便，不需要开模定制特殊配件。四个机臂的受力结构做了等强度校核，在搭载1.5kg任务载荷的情况下，机臂末端的形变量控制在2mm以内，不会因为飞行中的机动动作出现机臂震颤的情况。机架顶部预留了通用设备安装孔位，可以根据不同作业需求搭载航拍云台、抛投器、气体检测模块等不同任务设备，孔位间距适配市面上绝大多数小型无人机任务载荷的安装标准，不需要额外设计转接件。

　　整套结构的装配顺序也经过优化：先将电调固定在中心板下层，焊接好电源分线板，再安装机臂与支撑柱，之后固定上层飞控安装板，最后安装电机与桨叶，整个装配过程不需要特殊工具，常规内六角扳手就能完成全部组装，新手也能在半小时内完成整机组装，接线时所有走线都有对应的固定卡槽，不会出现线路杂乱干扰飞控传感器的情况。考虑到户外作业的复杂环境，机架所有连接位置都做了防松设计，螺丝孔位预留了防松垫圈的安装空间，机臂与中心板的连接位置增加了橡胶减震垫，过滤电机转动产生的高频振动，保护飞控上的陀螺仪、加速度计等敏感元器件，保证飞行姿态数据采集的准确性。
