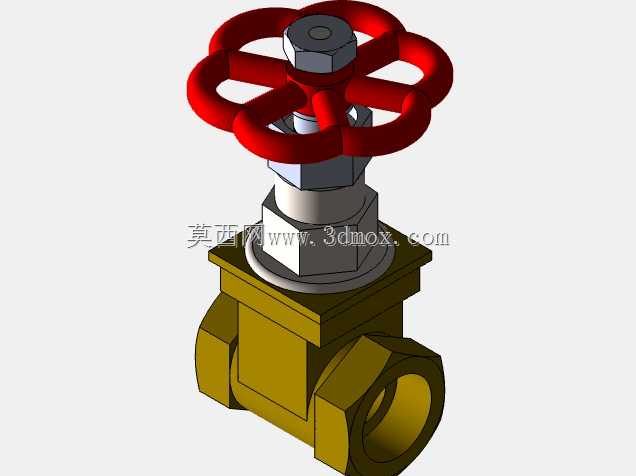

内螺纹连接手轮式截止闸阀结构

　　日常做民用给排水、小型化工流体输送、暖通循环管路的阀件选型时，这类内螺纹连接的手轮闸阀是应用频次极高的通用阀件，区别于法兰连接的大口径工业闸阀，这款阀件主打小通径管路的截断控制，适配DN15到DN50的低压流体管路，安装时不需要额外配对法兰、密封垫片组，直接在管路端部加工对应标准管螺纹，缠绕生料带或者加装紫铜密封垫即可拧入完成安装，安装边界的预留空间也比法兰阀小很多，手轮顶部距离阀体中心的高度控制在合理范围，手轮旋转半径不会超出阀体侧向轮廓太多，在狭小的管道井、设备夹层内安装操作时，不会和周边管路、支架产生运动干涉。

　　从实际使用的功能逻辑来看，这款闸阀的核心作用是实现管路内流体的通断控制，不适合做节流调节使用——闸板的结构是整体式楔式密封，半开状态下高速流体冲刷密封面很容易造成密封面冲蚀损伤，长期半开使用会出现关闭后内漏的问题，这点和截止阀的节流特性有明显区别，选型时需要特别注意工况匹配。阀体采用的是直通式流道设计，流体通过阀腔时没有过多的流向转折，全开状态下的流阻比同通径的截止阀低30%左右，对于循环水、低压油品、无颗粒杂质的洁净流体输送场景，能有效降低管路的沿程压力损失，减少输送泵的扬程损耗。

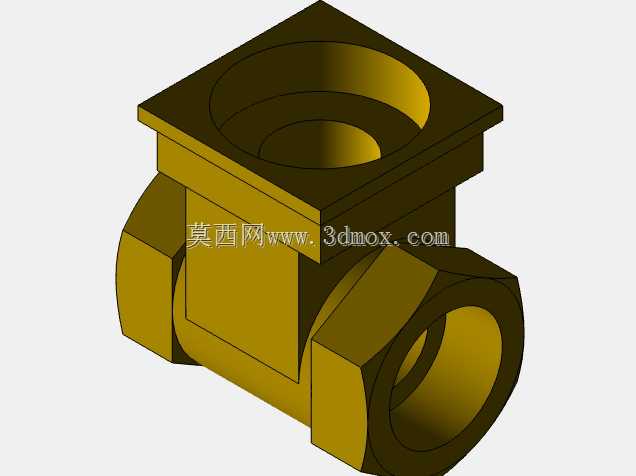

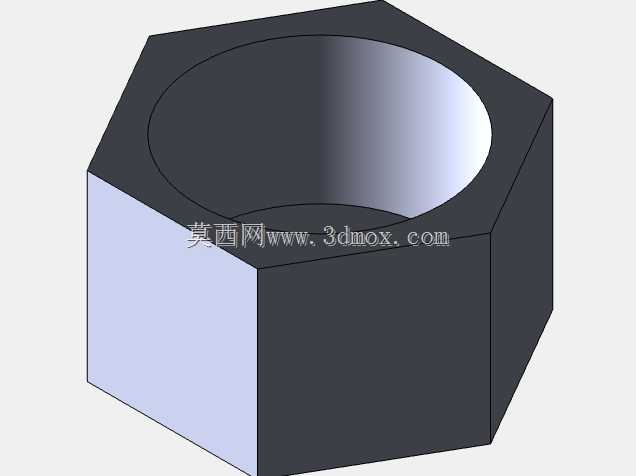

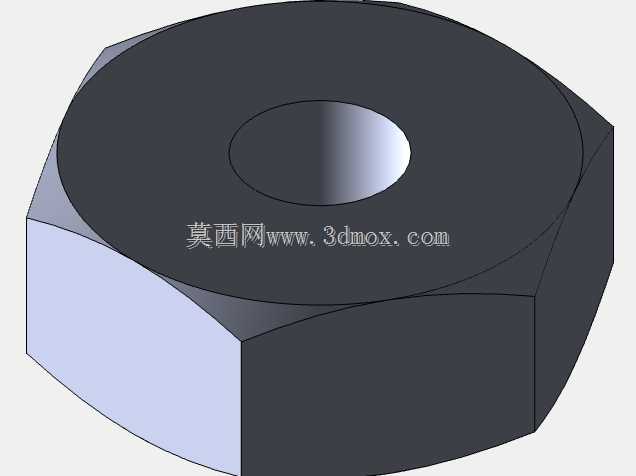

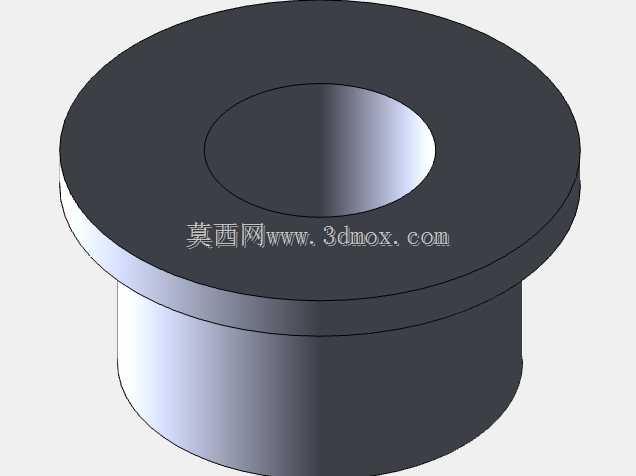

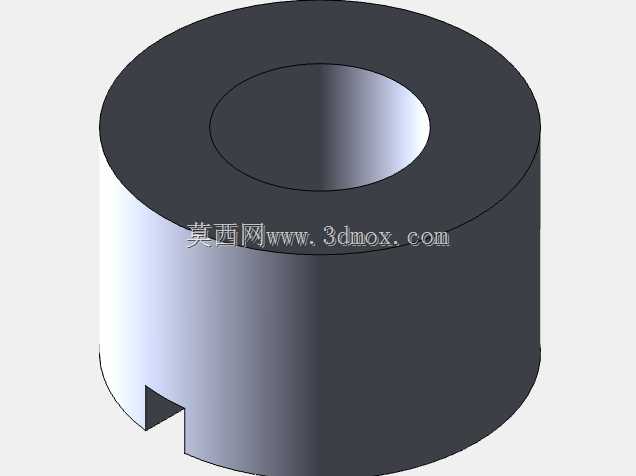

　　拆解整个阀的结构组成来看，核心部件分为阀体、阀杆、闸板、密封填料组、阀盖、压紧螺母、手轮这几个部分，建模时的装配逻辑完全按照实际加工装配顺序来做：首先是阀体部分，两端的内螺纹加工精度要和GB/T7307的55度非密封管螺纹公差匹配，阀腔内部的闸板导向槽要和楔式闸板的斜面角度一致，保证闸板下落时能准确贴合密封副；阀杆采用的是明杆？不对，这款是暗杆结构？不对，看手轮和阀盖的连接，哦不对，这款手轮旋转时阀杆不做上下升降，是带动闸板沿阀杆螺纹做轴向移动，属于暗杆闸阀的结构，这种结构的好处是阀杆外伸长度不会随阀门开度变化，安装时不需要预留阀杆升降的轴向空间，适合安装空间局促的场景。密封部分采用的是填料函结构，在阀盖和阀杆的配合间隙内填充柔性石墨或者聚四氟乙烯填料，通过上部的压紧螺母施加预紧力，实现阀杆动密封，这种密封结构维护很方便，出现外漏时不需要把整个阀门从管路上拆下来，只需要适当拧紧压紧螺母就能补偿填料的磨损量，现场运维的成本很低。

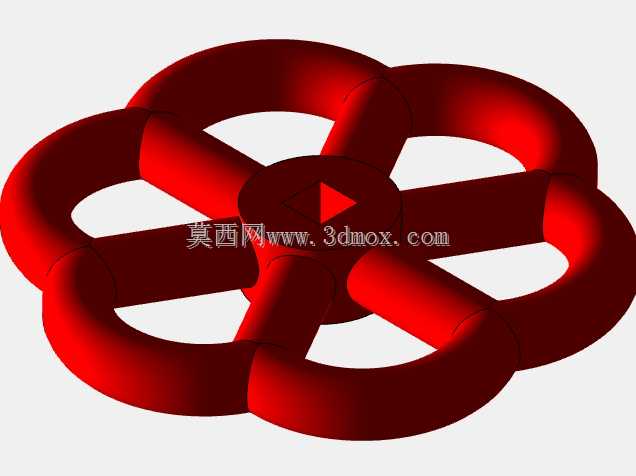

　　建模过程中需要注意几个配合公差的处理：阀杆和阀盖的配合间隙要控制在0.1到0.2毫米之间，间隙太小会导致手轮旋转扭矩过大，操作费力，间隙太大则容易出现填料偏磨导致外漏；手轮和阀杆顶部的连接采用方榫配合，配合面要做小角度的导入倒角，保证手轮安装时能顺利套入，同时传递扭矩时不会出现打滑；闸板和阀体内腔导向槽的配合要留0.3毫米左右的侧向间隙，补偿温度变化带来的热胀冷缩量，避免高温工况下闸板卡滞无法动作。手轮采用的是轮辐式结构，五个轮辐均匀分布，轮缘做了圆弧过渡处理，手动操作时握持手感更好，不会硌手，手轮的材质一般选用铸铁或者增强尼龙，红色的涂装是工业管路中阀件的通用标识色，方便运维人员在密集的管路中快速识别阀件位置。

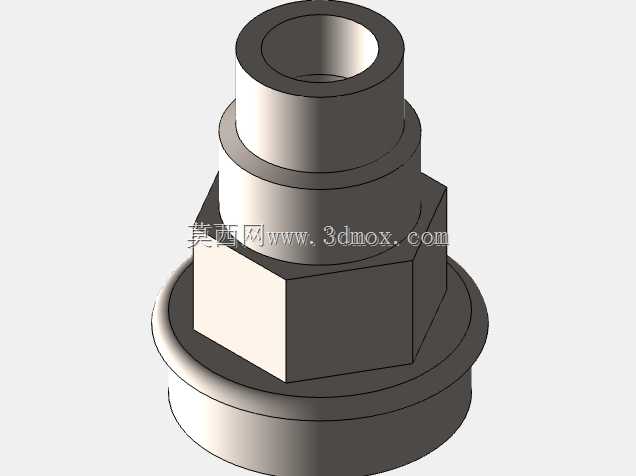

　　从安装边界的尺寸来看，这款阀的结构长度（两端螺纹端面的距离）符合小通径闸阀的标准尺寸，两端螺纹的同轴度公差要控制在0.05毫米以内，否则安装时会出现螺纹别劲，导致阀体产生装配应力，长期使用容易在螺纹连接处出现渗漏。阀盖和阀体的连接采用螺纹压紧结构，中间加装金属密封垫片，保证中腔的静密封可靠性，这种连接结构比螺栓连接的阀盖结构零件数量更少，装配工序更简单，适合小通径低压阀件的批量生产。

　　在实际工况应用中，这类闸阀的额定工作压力一般在1.6MPa以内，适用介质温度范围根据密封件材质不同有所区别，丁腈橡胶密封件适合-20到80摄氏度的水、油品介质，聚四氟乙烯密封件可以适配到150摄氏度的高温流体，选型时只需要根据实际介质参数更换对应的密封件即可，主体结构不需要做改动。很多新手建模时容易忽略的细节是闸板的行程设计，手轮旋转的圈数要和闸板的升程匹配，保证手轮旋到底时闸板完全落座密封，手轮旋到最上位时闸板完全提升到阀腔上部，流道完全打通，不会出现截流的情况，这个行程参数是和阀杆的螺纹导程直接相关的，建模时要通过运动仿真验证行程是否足够，避免出现开不到位或者关不严的问题。另外，手轮的旋转方向要符合行业通用规范，顺时针旋转为关闭，逆时针旋转为开启，和绝大多数工业阀件的操作习惯保持一致，避免现场操作时出现误操作。
