FPV无人机用ZeenKo天线防护盖结构设计

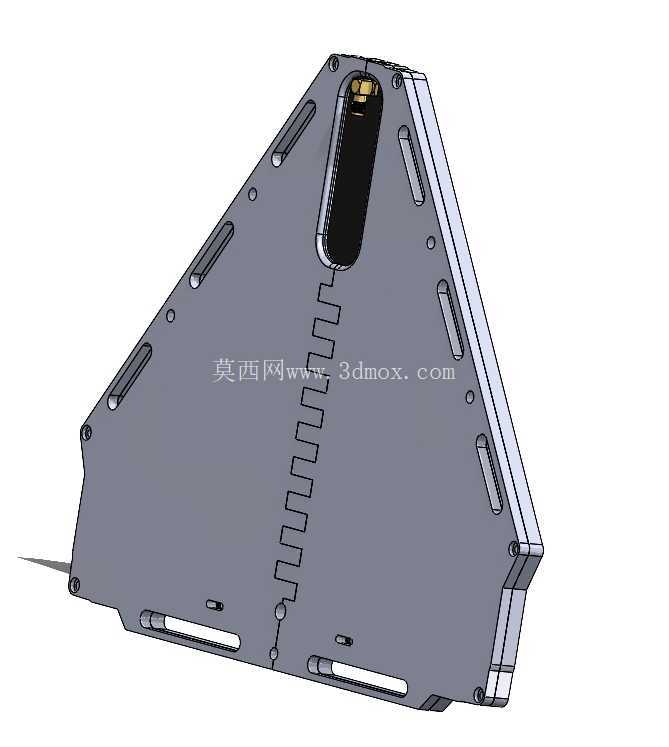

　　这款天线防护盖主要适配FPV穿越机搭载的ZeenKo系列图传天线，在实际飞行场景中，FPV无人机常需要穿梭在林间、建筑缝隙或是竞速赛道的障碍之间，外露的图传天线很容易被树枝、硬质障碍物剐蹭，或是在炸机时直接受到冲击，导致天线芯线断裂、振子变形，直接造成图传信号中断、飞行失控，这款防护盖的核心作用就是为天线提供硬质防护屏障，同时不干扰天线的信号收发性能。从结构设计来看，整体采用近似三角形的轮廓造型，这个轮廓并非随意设定，而是完全匹配对应天线的辐射方向边界，盖体边缘做了阶梯式的薄边处理，既能够减少对射频信号的遮挡，也能在安装时和无人机机架的安装位形成贴合的止口，避免飞行过程中盖体出现晃动移位。

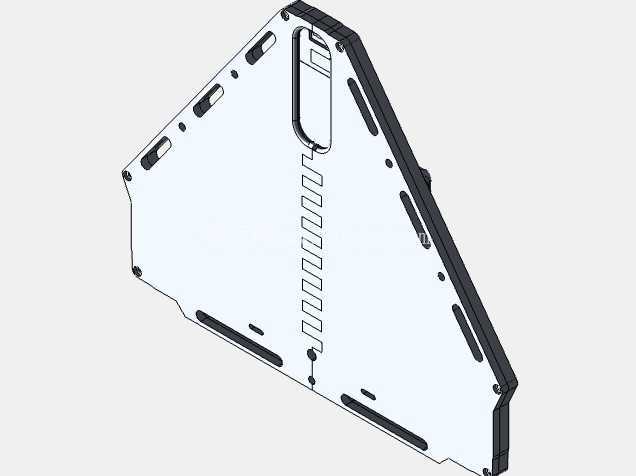

　　盖体表面开设的多组长条型开槽，一方面是为了减轻整体重量，FPV设备对每一克重量都十分敏感，多余的重量会直接影响飞行机动性与续航表现，这些开槽在保证结构强度的前提下最大化去除了非必要的实体结构；另一方面，开槽的排布方向顺着天线的极化方向设置，能够最大程度降低金属材质盖体对信号的屏蔽影响，保证图传信号的收发效率。盖体中部预留的长条形安装槽是专门为天线的馈线出线设计的，槽边做了圆角过渡处理，避免飞行过程中振动导致馈线外皮被槽口锐边割破，造成馈线短路、信号衰减的问题，槽位旁设置的锯齿状定位结构，能够在安装时卡紧馈线的固定卡扣，不需要额外打胶就可以实现馈线的轴向固定，减少装配工序。

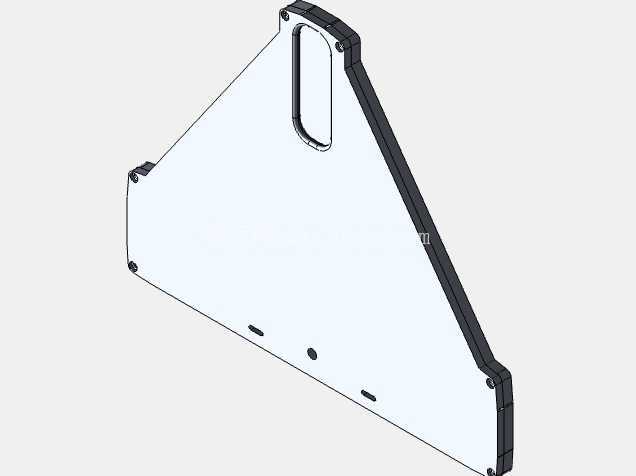

　　盖体周边均匀分布的安装孔位，对应机架上预设的M2螺丝安装位，孔位周边做了局部加厚的凸台设计，避免螺丝锁附时出现柱位开裂的问题，凸台的高度经过精确计算，锁附后盖体内壁和天线振子之间会保留1.2mm的安全间隙，既不会压到天线振子影响信号参数，也不会因为间隙过大导致盖体受冲击时产生过大形变量触碰天线。从安装边界来看，这款盖体的三个边角都做了R3的圆角处理，不会和相邻的图传发射模块、摄像头支架产生干涉，整体厚度控制在2.5mm，采用压铸工艺成型时能够保证填充饱满，不会出现缺料、缩孔的缺陷，盖体背面的多条加强筋顺着三角形的受力方向排布，在摔机冲击时能够将外力分散到各个安装点位，避免盖体从中间断裂。

　　在实际使用中，这款防护盖除了防冲击剐蹭之外，还能够阻挡飞行过程中扬起的泥沙、雨水溅到天线接头上，避免接头氧化导致接触不良，尤其是在雨天或者沙地飞行场景下，能够大幅提升天线组件的使用寿命。设计过程中也充分考虑了压铸生产的工艺性，所有的拔模角度都设置在1.5度以上，没有倒扣结构，不需要复杂的抽芯机构就可以完成开模生产，能够有效降低量产的成本，盖体表面的平整度控制在0.1mm以内，安装后和机架表面贴合紧密，不会在高速飞行时产生额外的风阻，也不会因为风噪影响飞行的稳定性。
