十字轴式万向联轴器结构三维设计

　　在多轴系动力传输场景中，两轴存在安装同轴度偏差、运行中相对角位移是极为常见的工况，这类偏差如果直接通过刚性轴连接传递，会在轴端、轴承位置产生极大的附加交变载荷，轻则加剧轴承磨损、引发轴系振动，重则直接造成轴件疲劳断裂，而十字轴式万向联轴器正是为解决这类变角度动力传递需求设计的核心传动部件。

　　从实际应用场景来看，这类部件的覆盖范围极广：在车辆传动链路里，它负责连接变速器输出端与驱动桥输入端，适配车辆行驶过程中悬架跳动带来的轴间角度变化，避免动力传输中断；在重型冶金设备的辊道传动组中，多段辊道的安装误差、运行时的机架形变都会带来轴间偏移，万向联轴器可以在大角度偏差下稳定传递大扭矩，保障辊道连续送料；在农业收获机械、工程机械的分动箱输出链路里，不同工作装置的动力输入轴位置随作业姿态不断变化，这类联轴器可以在两轴夹角持续变动的工况下保持旋转运动的稳定传递，不会出现卡滞或传动效率骤降的问题；甚至在航空航天的舵面传动、船舶轴系的短距离动力传输中，也能见到同结构联轴器的应用，用来补偿船体形变、设备安装带来的轴系不对中量。

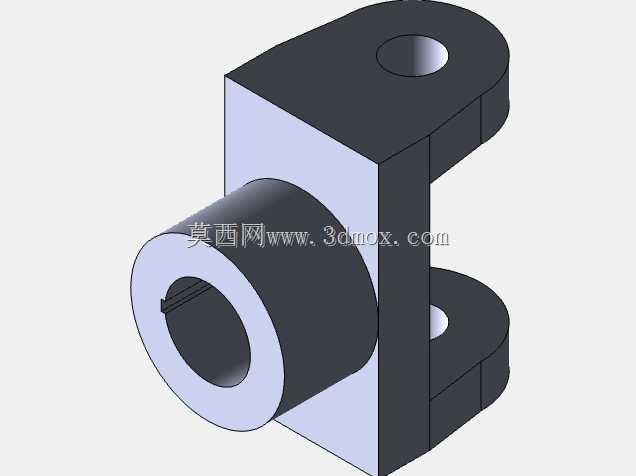

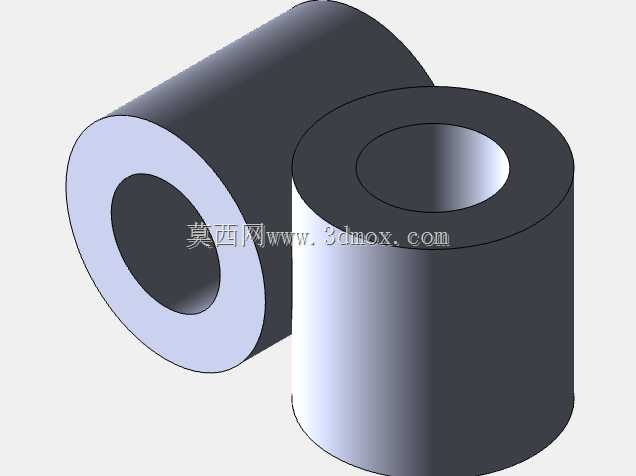

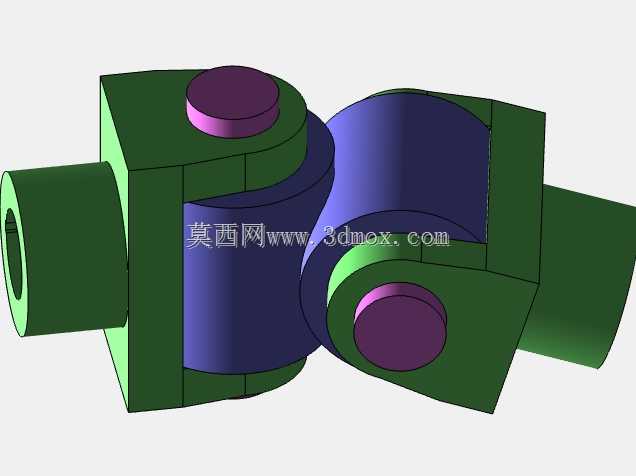

　　这款联轴器采用典型的双轭加十字星轮的结构布局，两端的轭架分别与主动轴、从动轴通过轴孔配合连接，十字轴的四个轴颈分别嵌入两个轭架的轴孔内，每个铰接位置都预留了转动副的配合间隙，允许两连接轴之间存在一定范围的角向偏移，单节结构可适配的最大轴间夹角通常在15°到25°区间，完全覆盖常规工业场景的不对中补偿需求。设计过程中首先要明确的是扭矩传递的载荷边界：轭架的叉臂位置是扭矩传递的主要受力部位，建模时需要根据额定传递扭矩核算叉臂的抗弯截面模量，避免在冲击载荷下出现叉臂断裂；十字轴的轴颈位置要承受交变的接触应力，轴颈与轭架轴孔的配合公差需要选过渡配合，既保证转动灵活性，又避免配合间隙过大带来的传动冲击。

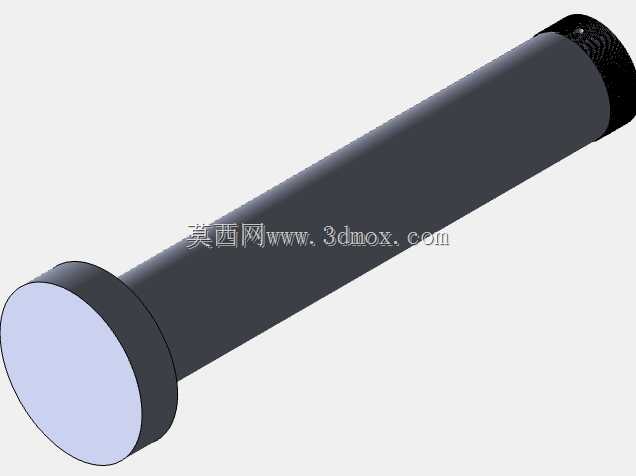

　　从安装边界来看，两端轴孔的直径是匹配被连接轴径的核心参数，建模时轴孔的长度需要满足轴端配合的最小插入深度要求，避免轴连接时出现接触面积不足导致的压溃问题；联轴器的最大回转外径需要预留足够的安装安全间隙，避免运行过程中与周边的机架、护罩等部件发生运动干涉；十字轴的铰接销轴轴向需要设置可靠的轴向限位结构，防止运行过程中销轴脱出引发传动失效。不同于刚性联轴器对安装同轴度的极高要求，这类万向联轴器允许安装时存在一定的角向偏差，但在实际选型应用中如果需要实现等速传动，通常会采用双节万向联轴器串联布置，保证主动端与从动端的角速度一致，避免单节万向联轴器传动时存在的转速波动问题，减少从动侧的振动冲击。

　　在结构细节设计上，轭架与轴的连接位置通常会设置键槽或者紧定螺钉孔，用来实现周向固定，保证扭矩可以稳定从轴传递到轭架上；十字轴的内部通常会设计润滑油道，方便运行过程中向铰接副位置加注润滑脂，降低转动副的摩擦磨损，延长部件的整体使用寿命；铰接位置的端面会设置防尘密封结构，阻挡外界的粉尘、碎屑进入配合面，避免磨粒磨损加剧配合间隙。建模过程中需要重点验证两个运动极限位置：一是两轴处于最大夹角状态时，两个轭架的叉臂端面不会发生碰撞干涉；二是联轴器处于最长伸缩位置（如果带滑动花键结构）时，十字轴的轴颈不会从轭架轴孔中脱出。这类部件的建模不需要过度追求非关键位置的细节冗余，核心是把传动配合面的尺寸、转动副的运动关系还原准确，方便后续做装配干涉检查、运动仿真验证，也能给后续的工程图出图、零件加工提供准确的三维依据。对于设备选型人员来说，准确的三维模型可以直接导入设备整体装配中，提前校验安装空间、核对连接尺寸，减少现场安装时出现的尺寸不匹配问题；对于结构设计从业者来说，这类经典传动部件的建模练习，可以帮助理解变角度扭矩传递的结构原理，掌握转动副配合的公差设计要点，积累通用传动部件的设计经验。
