可调式机械拉拔拆卸工装结构设计

项目分类:工装 发布时间:2026-06-18 ID:1189430
  • 可调式机械拉拔拆卸工装结构设计
  • 可调式机械拉拔拆卸工装结构设计
  • 可调式机械拉拔拆卸工装结构设计
  • 可调式机械拉拔拆卸工装结构设计

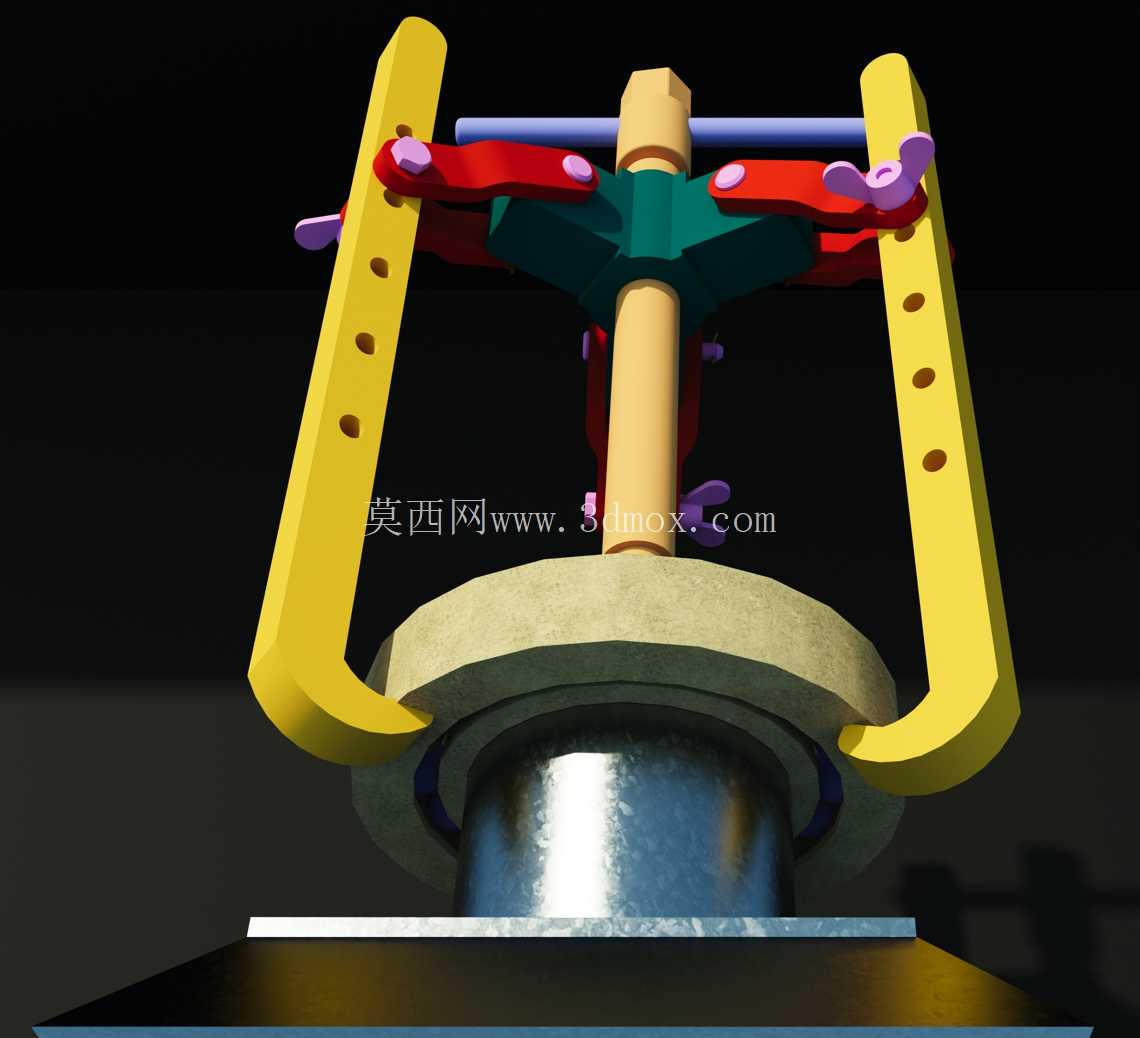

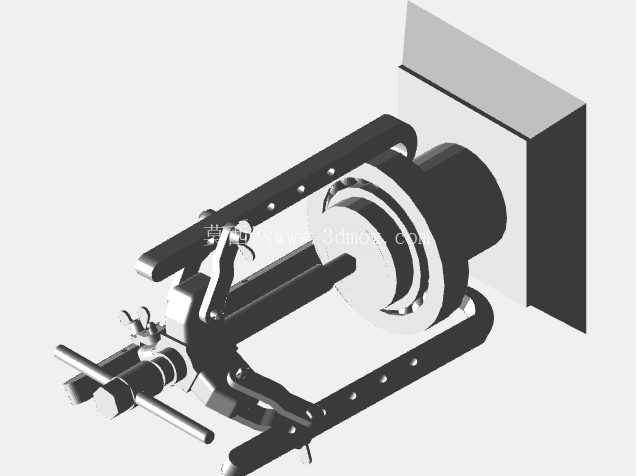

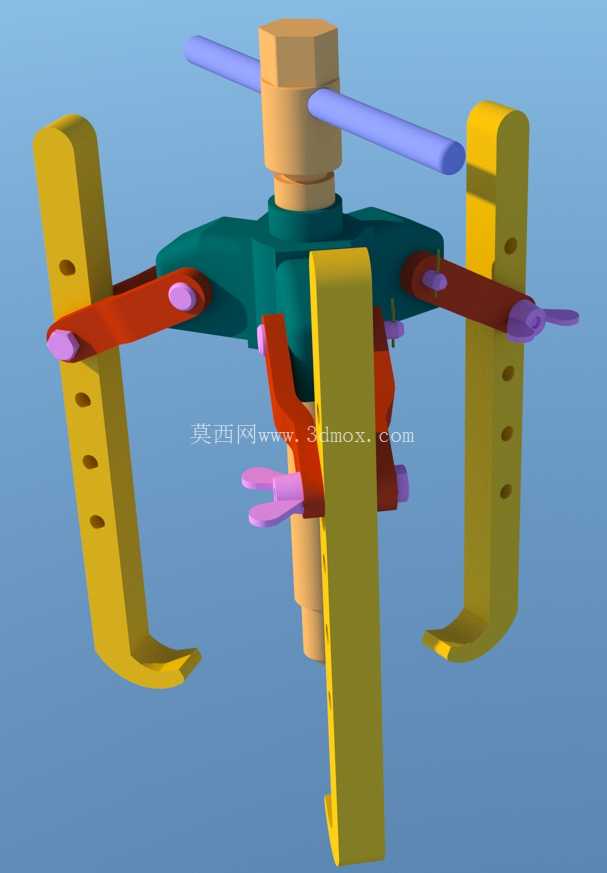

  三个拉爪采用独立可调的铰接结构,每个拉爪上都加工了等间距的调节孔位,可以根据被拆卸工件的外径大小,调整拉爪的伸出长度与开合角度,拉爪的勾持端做了内收的钩形结构,勾住工件背面的受力边时,受力点集中在工件的刚性支撑区域,不会因为拉力过大导致工件边缘崩裂。拉爪与中心主体的连接采用铰接销轴配合锁紧结构,调整到位后可以通过侧边的锁紧件固定拉爪角度,避免拉拔过程中拉爪外张滑脱。中心主体的受力座采用加厚的铸钢式结构设计,分散顶杆施加的反作用力,避免局部应力集中导致的结构变形,三个拉爪的铰接座呈120度均匀分布在主体上,保证拉拔过程中三个拉爪的受力均匀,不会出现偏载导致的工件歪斜、卡滞问题。在设备运维、机械装配的现场场景里,过盈配合部件的拆卸一直是容易损伤工件、耗费工时的环节,这款拉拔工装的设计初衷,就是解决不同规格轴类、盘类过盈连接件的无损拆卸需求,避免传统敲击、撬别带来的零件变形、配合面刮伤问题。从结构布局来看,这款拉拔器采用中心顶杆配合三爪可调的架构,中心位置的顶杆采用六角驱动端设计,既可以使用普通扳手施加扭矩,也能适配加力杆延长力臂,应对大过盈量的拆卸工况,顶杆的端部做了圆弧过渡处理,顶持工件轴端时不会在轴端中心孔留下压痕,也能避免顶持打滑偏移的问题。

  从实际使用的场景来看,这款拉拔器可以覆盖轴承拆卸、皮带轮拆卸、齿轮拆卸、联轴器拆卸等常见的过盈配合拆卸需求,针对不同厚度的被拆卸工件,拉爪的调节孔位可以提供多档的行程适配,不需要额外加装垫块就能完成不同深度位置的工件拉拔。设计过程中,拉爪的截面采用了变厚度的结构设计,靠近铰接端的位置厚度更大,承受拉力的区域做了加强筋处理,而勾持端的厚度适当减薄,能够伸入间隙较小的装配位置,适配那些装配空间紧凑、工件背面间隙不足的拆卸场景。顶杆的螺纹采用梯形螺纹设计,相比普通三角螺纹,梯形螺纹的承载能力更强,螺纹副的磨损更小,长时间反复使用也不会出现螺纹滑牙的问题,顶杆的行程足够覆盖常规中小型机械部件的拆卸行程,不需要中途反复调整拉爪位置。

  在安装边界方面,这款拉拔器的最小开合直径可以适配小尺寸的微型轴承拆卸,最大开合直径能够覆盖常规中小型设备的皮带轮、齿轮尺寸,整体结构没有突出的尖锐部件,在狭小的设备舱内操作时也不会剐蹭周边的其他管线与部件。拉爪的表面做了硬化处理,硬度达到适合反复受力的区间,长期承受拉拔力也不会出现勾端变形、磨损的问题,铰接位置的销轴采用耐磨材质,配合间隙控制在合理范围,调整时顺滑无卡滞,受力时也不会出现旷量晃动。不同于固定尺寸的专用拉拔工具,这款可调式结构不需要针对单一规格的工件定制专用工装,一套工具就能覆盖车间内大部分常见的过盈部件拆卸需求,减少了运维现场的工具储备数量,也降低了工具管理的成本。

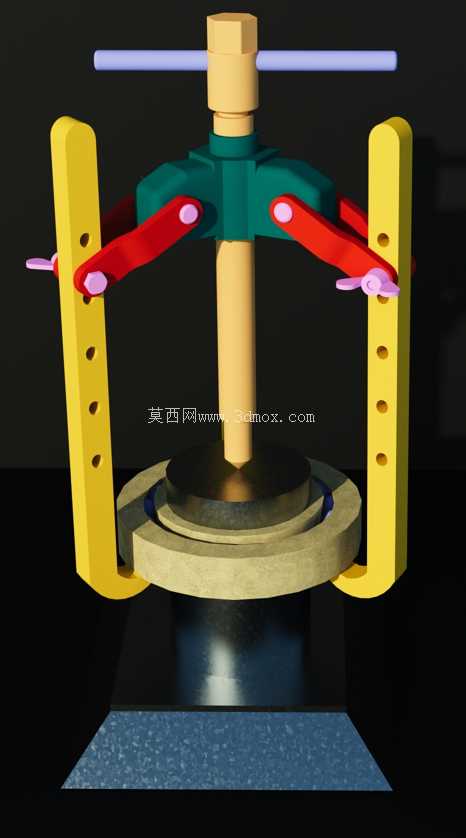

  在实际操作时,只需要根据被拆卸工件的尺寸调整三个拉爪的位置,让勾端稳定勾住工件的受力背面,将中心顶杆对准轴的中心位置,逐步旋转顶杆施加推力,就能平稳将工件从轴上拉出,整个过程中受力方向始终与轴的轴线保持一致,不会出现偏斜导致的轴件弯曲、配合面拉伤问题。针对一些表面精度要求较高的工件,还可以在拉爪的勾持端加装软质防护垫,避免拉爪在工件表面留下压痕,适配精加工零件的拆卸需求。整体结构没有复杂的传动部件,日常维护只需要定期在螺纹副、铰接位置涂抹润滑脂,就能保证长期使用的可靠性,即使在车间多尘、有油污的环境下,也不容易出现卡滞、锈蚀的问题。
