双联内花键齿轮轴传动结构设计

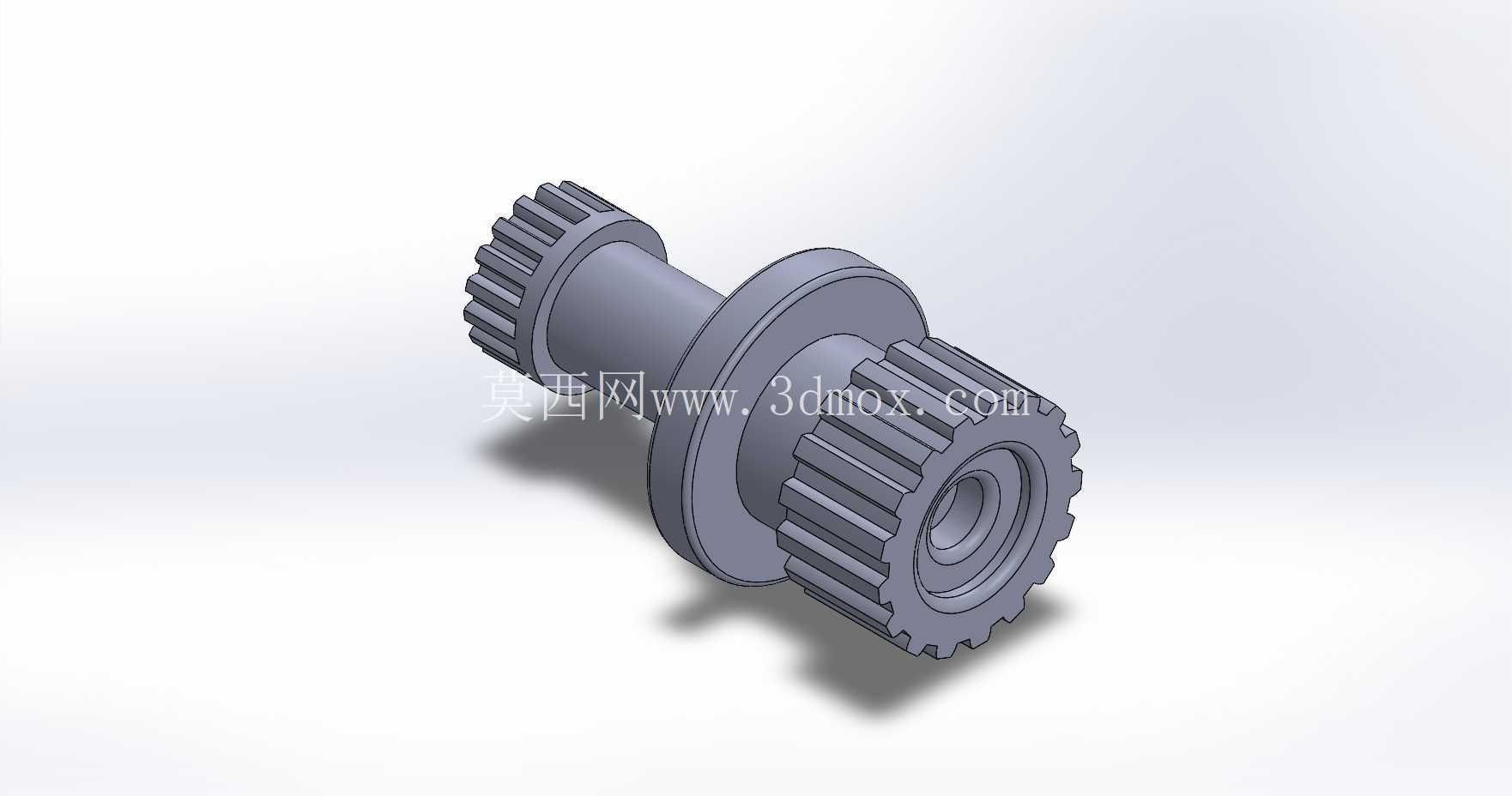

　　两端的外齿圈分别对应不同啮合齿数，可同时与两个不同参数的从动齿轮啮合，实现单输入双输出或者固定速比的两级传动，齿部的加工精度直接影响传动平稳性，建模时齿廓采用渐开线标准齿形，齿根处做了圆角过渡处理，避免应力集中导致的轮齿断裂，适配常规闭式传动的润滑工况，齿面接触强度能满足中等载荷下的长期运转需求。中心的内花键孔是动力输入的连接接口，采用矩形花键或者渐开线花键的配合形式，与输入轴的外花键形成间隙配合或者过渡配合，既能传递大扭矩，又能保证装配时的同轴度要求，花键的定心方式采用大径定心或者齿侧定心，根据实际传动精度需求选择，建模时花键的齿距累积误差、齿向误差都按照对应公差等级做了参数化预留，方便后续工程图导出时直接标注形位公差。在中小功率闭式传动系统的布局中，这类带内花键的双联齿轮结构，常被布置在变速箱输入与输出轴之间的中间传动层级，承担固定速比的扭矩传递任务，区别于滑移齿轮的换挡功能，这类固定双联齿轮多用于常啮合传动段，能在紧凑的轴向空间内实现两级齿圈的动力输出，减少箱体内传动轴的排布数量，压缩整体传动箱的外形轮廓。从结构细节来看，该零件采用一体化轴齿设计，中间的定位轴肩是核心安装基准，装配时轴肩端面抵靠轴承内圈或者箱体隔套端面，实现轴向位置的精准限位，避免齿轮在受载时出现轴向窜动，保证轮齿啮合的重合度稳定。

　　从安装边界来看，该零件的轴向安装尺寸由中间轴肩的厚度、两端齿圈的宽度以及轴段的伸出长度共同决定，设计时需要核算两端轴承的安装跨距，保证轴系的刚性满足要求，避免受载时轴的挠曲变形导致轮齿偏载。径向尺寸方面，两端齿圈的齿顶圆直径是核心边界参数，需要和箱体内壁预留足够的安全间隙，避免运转时齿顶与箱体发生干涉，同时要兼顾齿轮啮合时的润滑空间，保证润滑油能顺利进入啮合区带走热量和磨屑。在实际应用场景中，这类结构常见于小型工程机械的变速箱、农业机械的传动箱以及轻工设备的减速传动单元，相比分体式的齿轮与轴过盈配合结构，一体化的轴齿设计减少了装配环节的累积误差，也避免了配合面在交变载荷下出现松动打滑的问题。

　　设计过程中，首先根据传动系统的速比要求确定两端齿圈的齿数、模数、压力角等核心参数，再根据传递扭矩的大小核算内花键的承载能力，确定花键的齿数、模数和配合长度，之后按照轴的弯扭合成强度核算最小轴径，确定各轴段的直径和长度，中间的定位轴肩高度需要满足轴承内圈的定位要求，同时不能超过轴承的安装倒角尺寸，避免装配时轴承无法贴紧轴肩。齿部的建模采用参数化特征生成，先绘制单个齿的齿廓草图，通过圆周阵列得到完整齿圈，两端齿圈的相位角需要根据实际啮合要求做对应调整，保证装配时与配对齿轮的啮合侧隙符合设计要求。内花键的建模同样采用参数化方式，花键的有效配合长度需要比配合轴段的花键长度短2-3mm，避免装配时出现顶死的情况，花键孔的入口处做了倒角引导，方便装配时花键轴顺利导入。零件的材料选型通常选用20CrMnTi等合金结构钢，表面渗碳淬火处理，保证齿面硬度达到HRC58-62，芯部保持足够的韧性，能承受冲击载荷，建模时预留的加工余量符合常规机加工工艺要求，齿面的磨削余量、轴颈的磨削余量都按照工艺规范做了对应设置，方便后续工艺人员编制加工流程时直接参考。

　　在装配验证环节，该模型可直接导入虚拟装配环境，检查与周边零件的干涉情况，包括与轴承的配合、与箱体的间隙、与配对齿轮的啮合侧隙，提前发现设计中存在的尺寸链问题，减少物理样机的试制次数，缩短研发周期。对于结构设计从业者来说，这类双联内花键齿轮轴的建模需要兼顾传动参数的准确性、结构工艺性以及安装边界的合理性，不能只追求外形的相似，每一个尺寸的设定都要对应实际的强度要求、装配要求和加工要求，比如轴肩的过渡圆角不能太小，否则会产生严重的应力集中，圆角也不能太大，否则会导致相关配合零件无法安装到位；齿圈的宽度要根据齿面接触强度核算，不能过窄导致齿面压溃，也不能过宽增加不必要的轴向尺寸和重量。
