电力变压器用带翼内螺纹锚定紧固螺母

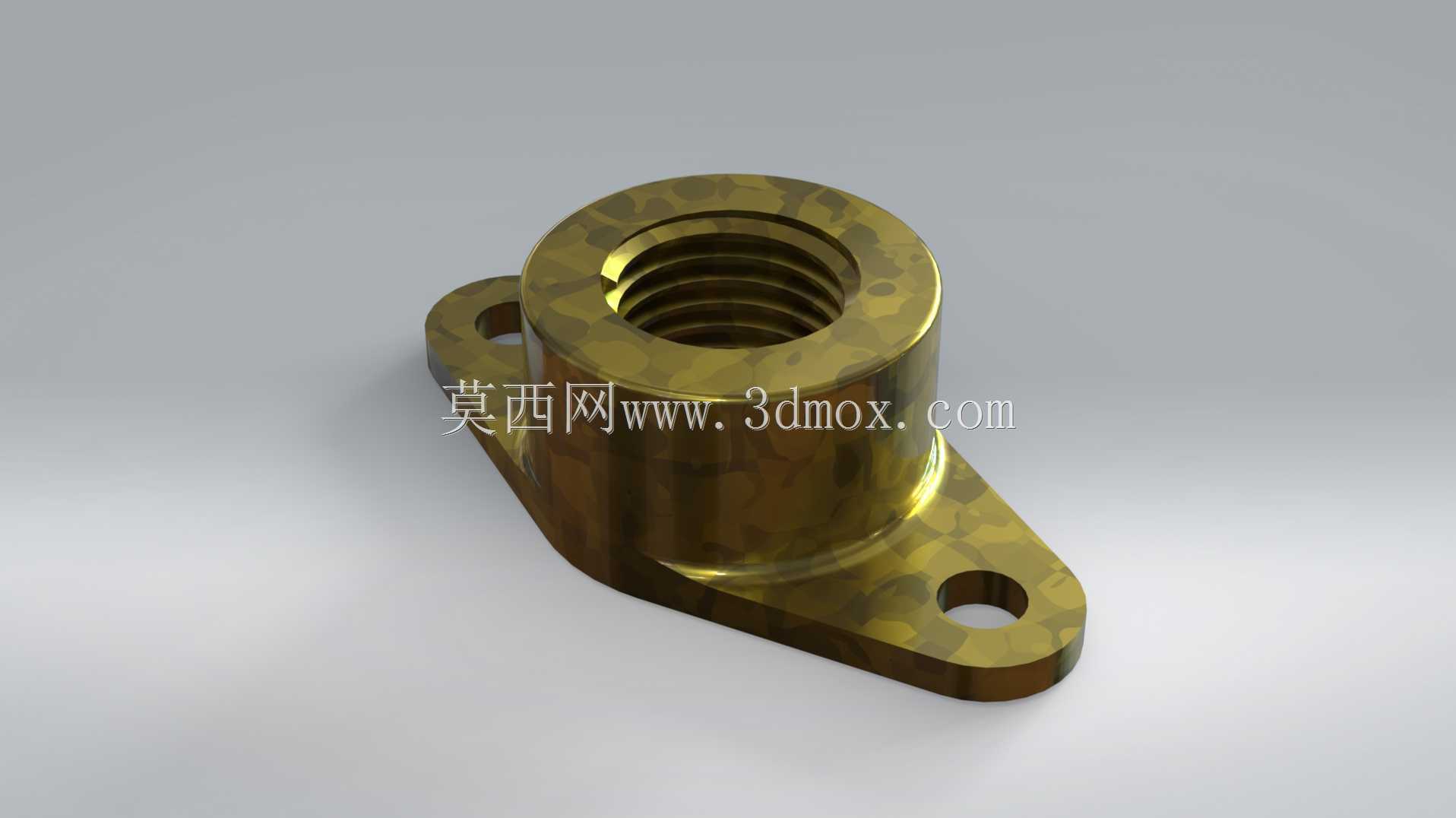

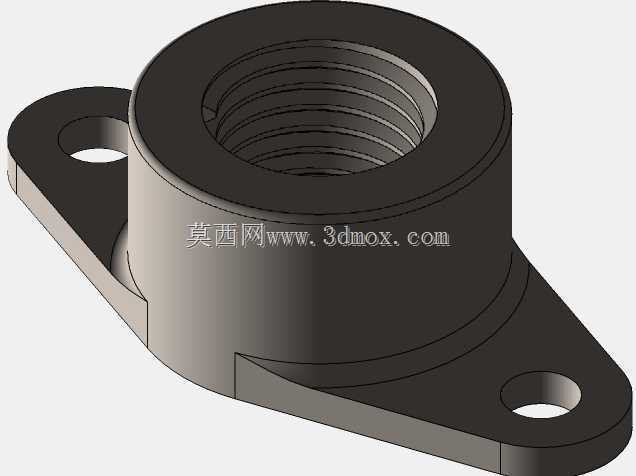

　　在电力输配系统的变压器装配环节，紧固件的可靠性直接决定了设备长期运行的结构稳定性，尤其是户外架设、存在振动载荷的电力变压器场景，普通六角螺母在长期交变应力、温度循环作用下容易出现松脱位移，进而引发引线松动、组件移位等故障，带安装翼的锚定螺母正是针对这类场景开发的专用锁紧构件。这款锚定螺母的核心结构分为主体螺纹段与两侧安装翼两部分，主体段为带内螺纹的圆柱筒体，内螺纹采用标准公制粗牙牙型，牙侧角经过公差优化，既保证与配套外螺纹件的旋合顺畅度，又能通过合理的过盈配合量提升螺纹副的自锁摩擦力，避免无预紧状态下的自由回转。筒体外侧做了阶梯式过渡设计，靠近安装翼的根部设置了加厚凸台，用来分散安装压紧时的压应力，避免应力集中导致的筒体根部开裂，

　　凸台与安装翼的衔接处做了R角过渡处理，在建模时特意将圆角半径控制在壁厚的1/4左右，既不会因为圆角过大导致安装面贴合不严，也能有效降低应力集中系数，适配变压器运行时的持续微振工况。两侧对称延伸的安装翼是这款螺母区别于普通螺母的核心结构，每个翼片上开有贯通的光孔，安装时除了螺纹副本身的预紧力之外，还可以通过两个光孔穿入定位销或者小规格螺栓，将螺母整体固定在安装基座上，从根源上杜绝螺母受振动影响发生回转松脱的可能。翼片的外形做了切边处理，没有多余的外伸结构，整体外轮廓刚好适配变压器内部组件的安装预留空间，不会和周边的引线支架、绝缘构件产生干涉。从安装边界来看，这款螺母的主体圆柱外径与安装翼的总宽度形成了合理的比例，

　　安装时主体段嵌入基座的预制沉孔内，两侧翼片贴合在基座表面，沉孔的深度与筒体下段的长度匹配，保证螺母安装后端面与安装面齐平，不会突出额外高度占用上部组件的装配空间。内螺纹的有效旋合长度达到了螺纹公称直径的1.2倍，足够提供充足的螺纹连接强度，即使在变压器短路冲击产生的瞬时电动力作用下，螺纹副也不会发生滑牙脱开。在实际选型应用中，这类锚定螺母多用于变压器内部引线固定支架、器身定位构件的连接位置，这些位置不仅要求螺纹连接有足够的抗拉强度，还需要在变压器全生命周期内保持锁紧状态，避免因为紧固件松脱导致的绝缘距离不足、引线受力断裂等严重故障。建模过程中对安装翼的光孔位置度做了严格的公差约束，两个光孔的中心连线与螺母内螺纹的轴线保持垂直，

　　光孔中心到螺纹轴线的距离误差控制在0.1mm以内，保证现场安装时能够顺利穿入定位销，不会出现孔位错位导致的装配卡滞。螺母的上下端面都做了平面度处理，安装时与被连接件的贴合面接触均匀，预紧力能够均匀传递到整个接触环面，不会出现偏载导致的局部应力过大。和普通的双螺母锁紧、弹垫锁紧结构相比，这种带安装翼的锚定结构不需要额外增加锁紧零件，安装工序更简单，锁紧可靠性更高，尤其适合变压器内部这种检修空间有限、一旦装配完成后很难再次复紧紧固件的场景。在结构细节处理上，螺纹段的入口处做了倒角导向，方便配套螺栓快速对中旋入，减少现场装配时的对中时间，安装翼的外边缘做了小倒角去毛刺处理，避免安装过程中锐边划伤绝缘件或者操作人员的防护手套。整个零件的壁厚分布经过了受力优化，主体螺纹段的壁厚满足螺纹牙底强度要求，安装翼的厚度根据光孔的挤压强度计算确定，在保证整体结构强度的前提下尽可能控制零件重量，减少变压器器身的附加载荷。
