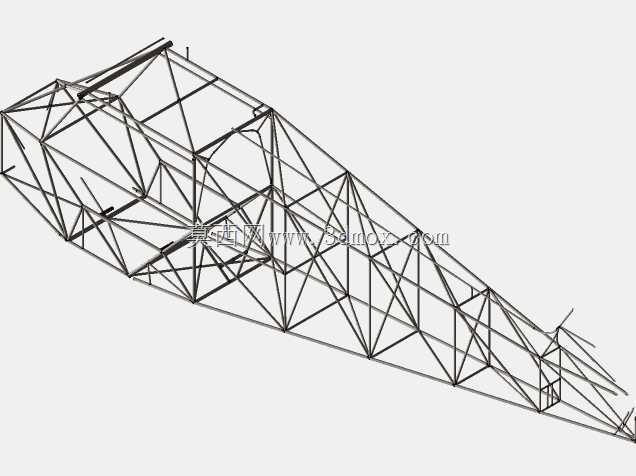

超轻型飞机焊接管桁架机身结构设计

该结构为超轻型通用航空飞行器的核心承力机身骨架，采用空间管桁架焊接成型方案，主要适配低空休闲飞行、航空运动教学、短途低空通勤类超轻型飞机的装配需求。在实际应用场景中，这类管桁架机身需要同时承担机翼升力传递、尾翼操纵载荷传导、驾乘人员与机载设备的重量承载，以及飞行过程中气动载荷、突发紊流冲击的复合受力作用，对结构的刚度匹配、重量控制、疲劳抗性都有明确的工程要求。从设计思路来看，整体采用三角形空间桁架的拓扑构型，所有杆件均沿主应力迹线方向布置，避免杆件承受附加弯曲载荷，让每一段管材都以轴向拉压的形式参与承力，最大化材料利用效率；主承力纵梁沿机身纵向贯通布置，在机翼对接位置、起落架安装位置、尾翼连接位置都做了局部杆件加密，通过增加斜向支撑杆件分散集中载荷，避免局部应力集中导致的结构失效。机身前段预留了动力装置安装的对接节点，可适配小排量航空活塞发动机的安装边界，节点位置的杆件交汇角度经过反复校核，保证发动机工作产生的振动能够通过桁架结构均匀耗散，避免局部共振；中段为驾乘舱承载区域，桁架杆件的排布预留了驾乘座椅、操纵机构、航电设备的安装空间，横向杆件的间距匹配通用航空座椅的安装孔位标准，不需要额外做复杂的转接支架即可完成座舱内部构件的装配；机身后段逐步收窄，过渡到尾翼连接段，杆件截面尺寸随载荷传递路径逐步减小，在保证尾翼操纵刚度的前提下尽可能降低尾部结构重量，调整整机的重心配平区间。所有管材采用高强度结构钢轧制，杆件连接位置采用相贯线焊接工艺，焊口位置做了平滑过渡处理，减少焊接应力集中，整体结构的外轮廓边界完全匹配超轻型飞机的气动外形蒙皮安装要求，桁架外表面的节点凸起量控制在蒙皮贴合允许的公差范围内，不需要额外做大量的修形工作即可完成蒙皮的铆接装配。在安装边界上，机身与机翼的对接接头采用统一的孔位基准，左右机翼的对接面同轴度公差满足通用航空装配标准，起落架安装节点的位置精度能够保证主起落架、前起落架的安装角度符合起降滑跑的几何要求，尾翼对接节点的位置偏差控制在极小范围内，保证尾翼操纵面的偏转行程不受结构干涉。这类桁架结构相比传统的半硬壳式机身，生产工艺门槛更低，不需要大型的成型模具，对于小批量生产的超轻型飞机而言，能够有效降低生产制造成本，同时结构的损伤排查非常便捷，日常维护过程中可以直接观察到每一段杆件的受力状态，出现局部损伤时可以通过补焊、更换单根杆件的方式完成修复，不需要整体更换机身结构，大幅降低了全生命周期的维护成本。在结构刚度匹配上，通过调整不同位置杆件的壁厚与管径，让整机的固有频率避开发动机工作振动频率、机翼颤振频率区间，从结构设计根源上避免飞行过程中出现共振风险，同时桁架结构的镂空特性也为机载燃油管路、操纵钢索、航电线缆的布设预留了充足的走线路径，不需要在结构上额外开设走线孔，进一步减少了对结构完整性的破坏。
