压铸模具用带键槽铰接支撑结构件

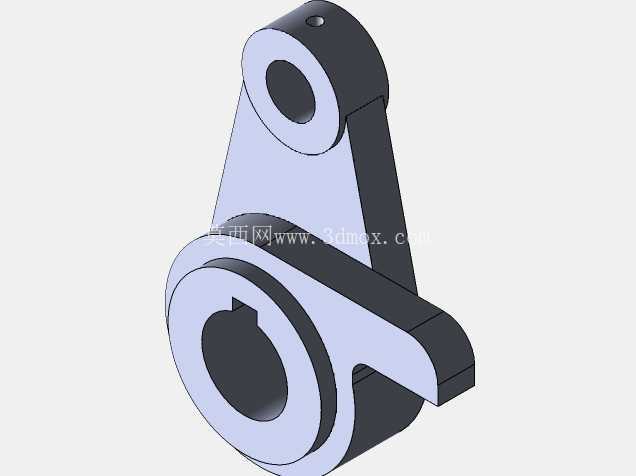

　　在压铸生产的模具开合模联动机构中，这类带双铰接孔的支撑构件是承担动力传递与姿态约束的核心受力件，日常工况下需要反复承受合模时的冲击载荷、开模时的拉扯作用力，同时还要保证铰接副的转动同轴度，避免长期运行后出现卡滞、偏磨问题。从结构细节来看，下部大直径铰接孔内设计有标准平键键槽，这个结构是为了和配套的转轴实现周向固定，传递扭矩的同时避免构件与转轴之间出现相对转动，键槽的位置与孔的轴线平行，加工时需要保证键槽两侧面的对称度，否则装配后会出现转轴受力不均、局部应力集中的问题，长期交变载荷下容易在键槽根部萌生疲劳裂纹。

　　上部的小直径铰接孔用于连接驱动连杆，孔的端面做了倒角处理，既方便装配时销轴的导入，也能去除机加工产生的毛刺，避免装配时刮伤连杆配合面，两个铰接孔的中心距是整个构件的核心尺寸参数，直接决定了联动机构的运动行程与开合角度，设计时需要结合整个压铸模的开模距、抽芯行程反复校核，避免出现运动干涉或者行程不足的问题。构件的连接臂部分采用了变截面的过渡设计，在两个孔的连接区域做了加厚处理，而臂身非受力区域适当减薄，这种设计是在保证整体结构强度的前提下尽可能降低构件自重，减少机构运动时的惯性冲击，毕竟压铸模的开合模动作频率较高，过大的运动惯量会加剧铰接副的磨损，也会增加驱动油缸的负载。

　　从安装边界来看，下部大孔的配合公差一般选H7/k6的过渡配合，装配时需要通过热装或者压装的方式和转轴固定，上部小孔和连杆销轴的配合选H8/f7的间隙配合，保证转动时的灵活性，同时间隙量不能过大，否则会出现机构运动的回程误差，影响抽芯或者合模的位置精度。构件的所有棱边都做了R1左右的圆角过渡，尤其是截面变化的位置，避免应力集中，因为压铸生产现场的工况比较复杂，偶尔会出现飞边卡滞、机构过载的情况，圆角过渡能大幅提升构件的抗冲击能力。这类构件在实际使用中，两个铰接孔的内壁是主要磨损面，设计时一般会要求孔内壁做淬火处理，表面硬度达到HRC45-50，提升耐磨性能，延长维护周期，同时臂身部分采用调质处理，保证整体的韧性，避免受冲击时发生脆断。

　　在整个压铸模的联动系统中，这个构件相当于一个杠杆式的传动中间体，把油缸或者斜导柱的驱动力传递到抽芯滑块或者锁紧机构上，它的形位公差直接影响整个机构的运行稳定性，比如两个孔的平行度如果超差，装配后会出现连杆别劲的问题，运行时阻力陡增，严重时甚至会出现销轴断裂、机构卡死的情况，导致生产中断。建模的时候需要重点关注两个孔的同轴度、中心距尺寸，还有键槽的宽度、深度尺寸，这些都是直接影响装配和使用的关键参数，连接臂的曲面过渡要保证平滑，不能出现建模的尖角或者碎面，否则后续出工程图、做数控加工编程的时候会出现识别错误，也不利于后续的有限元应力分析。
