这款减震缓冲组件的设计,核心围绕工业场景中高频振动工况的隔振需求展开,在各类中小型动力设备、精密仪器安装基座、移动载具的悬挂点位都有广泛适配空间。日常工程应用里,这类组件常被布置在动力输出端与安装机架之间,用来阻断设备运行产生的振动传递路径,避免振动传导至周边结构引发共振异响,同时也能缓冲外部冲击载荷对核心部件的损伤,比如在小型发电机组、便携作业设备、轻型运输载具的安装点位,这类带螺旋弹簧的减震结构可以同时兼顾轴向承载与径向偏移补偿,适配多方向的扰动输入。

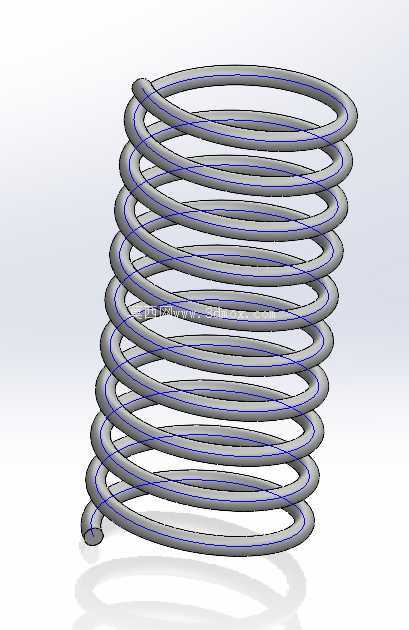

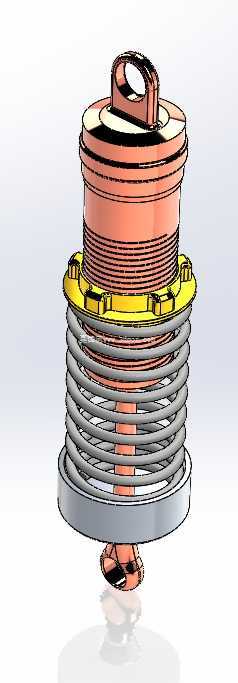

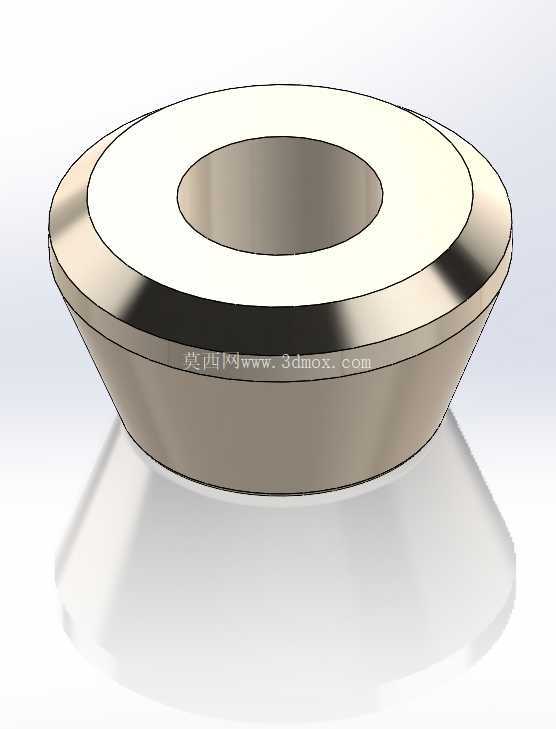

从结构设计逻辑来看,组件采用分层承载的布局思路,底部的环形安装法兰作为整个部件的承载基座,法兰端面预留了均匀分布的安装孔位,可通过螺栓与下方安装面实现刚性固定,法兰的厚度经过载荷校核,能够承受额定载荷下的弯矩作用,避免长期受压出现形变。中间的螺旋压缩弹簧作为核心弹性元件,采用等节距圆柱螺旋结构设计,弹簧丝直径、有效圈数、中径参数经过匹配计算,在保证额定承载能力的同时,预留了足够的压缩行程,避免极限载荷下出现并圈失效;弹簧上下两端分别与上部的承载筒体、下部的基座法兰做定位配合,弹簧内侧设置了导向芯轴结构,可限制弹簧在受载过程中出现侧向歪斜,保证压缩过程中受力始终沿轴向传递,防止偏载引发的弹簧早期疲劳断裂。

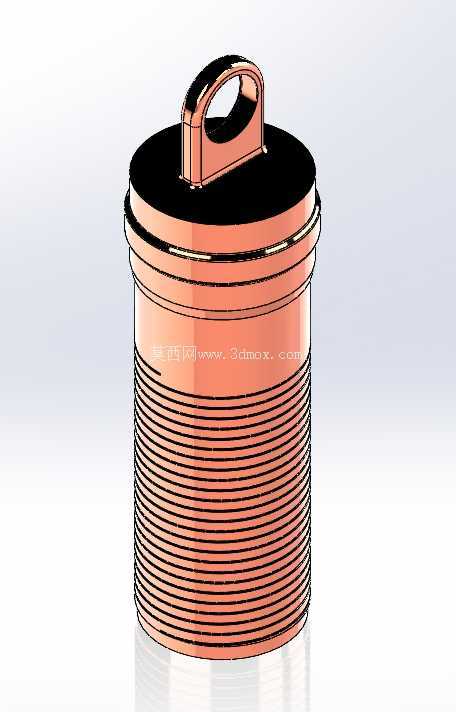

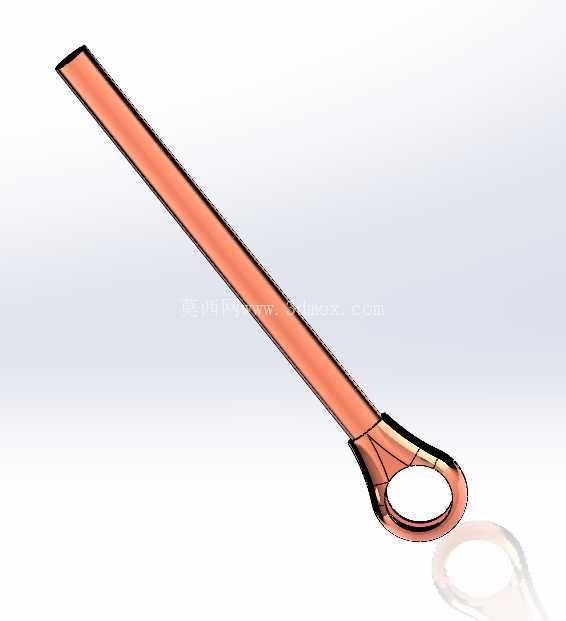

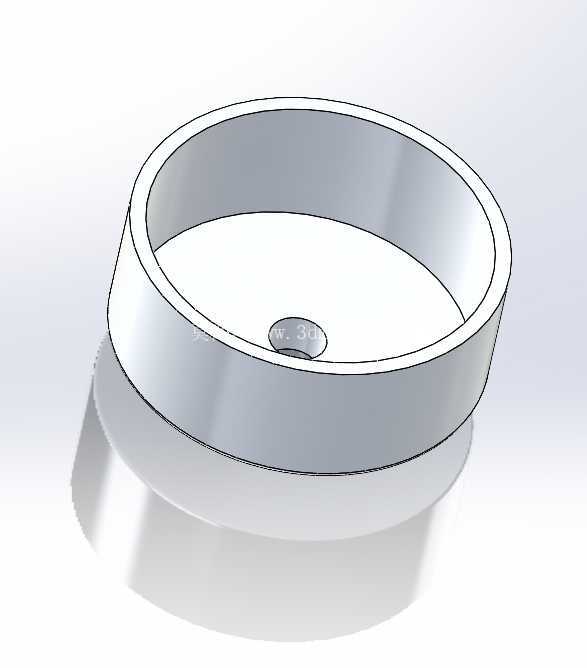

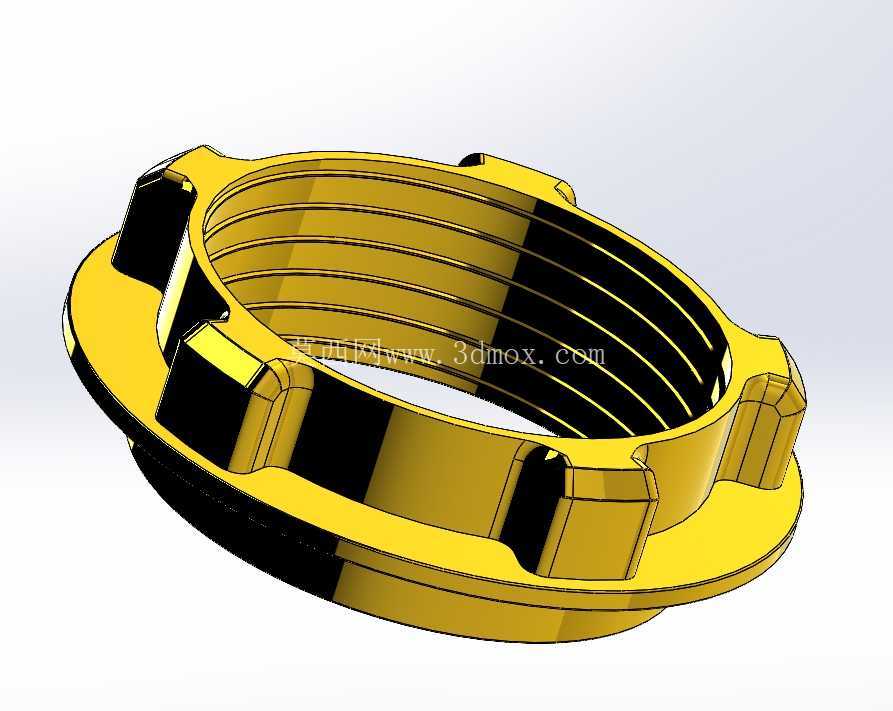

上部的承载筒体采用阶梯式圆柱结构,筒体上部设置了带吊环的端盖结构,既可以作为部件吊装转运的受力点位,也能在部分安装场景下作为上部连接的挂接点位,筒体与端盖之间采用螺纹配合结构,可通过旋转端盖调整弹簧的预压缩量,以此适配不同载荷等级的安装需求,无需更换弹簧即可实现一定范围内的刚度调节,大幅提升了组件的场景适配性。筒体下部与弹簧上端面接触的位置设置了环形定位凸台,凸台外径与弹簧中径匹配,可保证弹簧上端定位准确,不会在振动过程中出现径向滑移。
安装边界方面,组件整体为同轴圆柱布局,最大外径由下部法兰尺寸决定,安装时需要预留的径向空间略大于法兰外径,避免周边结构与弹簧、筒体产生运动干涉;轴向安装尺寸需要结合弹簧的预压缩量、额定工作行程计算,保证在最大冲击载荷下,组件压缩到极限位置时仍有足够的安全间隙,不会出现刚性碰撞。上部连接点位可根据实际安装场景选择法兰对接、吊环挂接或者螺纹连接多种方式,下部法兰的安装孔位采用通用孔距设计,可适配多数标准设备基座的安装孔位,无需额外做安装面的改制加工。
在功能特性上,这款组件除了基础的轴向减震缓冲作用外,弹簧的螺旋结构本身可以吸收一定量的扭转振动,对于设备启停过程中产生的小幅扭转扰动也有较好的抑制效果;金属材质的弹簧与金属结构件配合,可在较宽的温度区间内保持性能稳定,不会像橡胶减震件那样出现高温老化、低温脆化的问题,适合在户外、高低温工况等复杂环境下使用。结构上没有复杂的密封件、阻尼油腔,后期维护成本极低,仅需定期检查弹簧表面是否有裂纹、安装螺栓是否松动即可,无需做定期的耗材更换,非常适合长期无人值守的设备安装点位使用。
实际选型应用时,需要根据承载设备的总重量、振动频率特性、冲击载荷大小匹配对应的弹簧刚度,调整端盖的预压缩量,保证设备静置时弹簧的压缩量处于合理区间,既不会因为预压过紧导致减震行程不足,也不会因为预压过松导致设备运行时出现横向晃动。对于振动幅值较大的工况,还可以在上下安装面之间加装限位拉索,避免过大的冲击载荷将组件整体拉脱,保证连接可靠性。
