车辆左侧制动卡钳结构设计方案

在乘用车、轻型商用车的盘式制动系统布局中，单侧制动卡钳承担着对应车轮制动力输出的核心执行功能，左侧卡钳需匹配车辆左前轮或左后轮的转向节安装点位，与制动盘、制动片、制动分泵形成完整的制动执行链路，当驾驶员踩下制动踏板时，制动管路内的液压油推动卡钳内部活塞动作，将制动片压紧在随车轮转动的制动盘端面，通过摩擦力矩迫使车轮减速直至停转，是整车主动安全体系中直接决定制动效能的关键零部件。

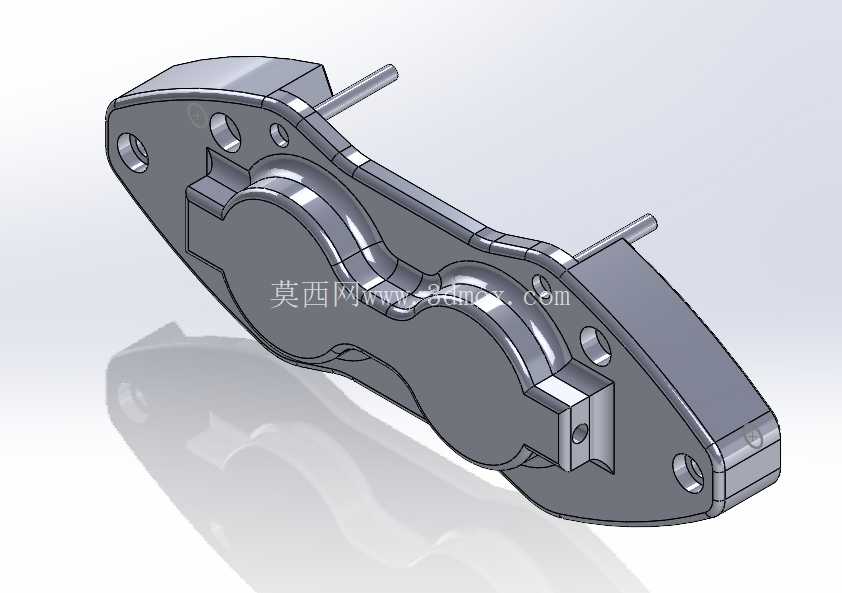

从结构设计逻辑来看，这款左侧卡钳采用浮动式卡钳的主流架构，整体壳体采用铸造成型后做机加工处理，主体轮廓贴合对应车型制动盘的径向包络范围，壳体上预留的两个导向销安装孔位，用于匹配制动支架上的导向销轴，保证卡钳在制动过程中可沿制动盘轴向做小范围浮动，自动补偿制动片磨损带来的间隙变化，避免出现制动拖滞、偏磨的问题。壳体上分布的多个螺栓过孔，分别对应转向节安装面的固定点位、制动片限位结构的安装位，孔位的位置度公差需控制在0.1mm以内，才能保证装配后卡钳与制动盘的端面平行度符合要求，避免制动时出现抖动、异响的故障。

卡钳的壳体型腔内部预留了活塞安装腔，腔体内壁的粗糙度需达到Ra0.8以下，保证活塞密封圈的密封性能，防止制动液出现渗漏，同时型腔的进油口位置设计在壳体侧面靠上的位置，可减少制动管路弯折角度，方便整车装配时的管路排布，也能避免长期使用后管路与周边悬架部件发生运动干涉。壳体外侧的加强筋结构沿着受力方向分布，在制动时卡钳需要承受数吨的夹紧反力，加强筋可在不额外增加壳体壁厚的前提下提升整体结构刚度，减少制动过程中的壳体形变，保证制动力传递的线性度，避免出现制动踏板脚感偏软的问题。

从安装边界来看，这款卡钳的整体轴向厚度需匹配对应轮辋的内部空间，避免卡钳外侧与轮辋内壁发生刮蹭，径向尺寸则要避开转向拉杆、下摆臂等底盘运动部件的运动包络，在车轮上下跳动、转向的全行程内，卡钳与周边部件的最小间隙需保持在10mm以上，防止车辆在颠簸路面行驶时出现部件碰撞。卡钳的两个导向销轴线与制动盘端面保持垂直，安装后制动片与制动盘的初始间隙控制在0.1-0.3mm之间，既可以保证解除制动时制动片能快速回位，减少不必要的摩擦损耗，也能避免制动踏板的空行程过长影响制动响应速度。

在实际应用场景中，这类左侧卡钳需匹配对应规格的制动盘直径、制动片摩擦面积，不同整备质量的车型对卡钳的活塞直径、夹紧力有不同要求，设计时需根据整车轴荷分配、最高车速、制动距离要求计算所需的制动力矩，反向推导卡钳的活塞尺寸、壳体强度要求。日常使用中卡钳长期暴露在底盘恶劣环境下，需要耐受泥水、砂石、盐雾的侵蚀，因此壳体表面需做电泳或喷塑处理，导向销表面需做镀硬铬处理提升耐磨性能，活塞则采用不锈钢材质避免锈蚀卡滞，保证卡钳在全生命周期内的动作可靠性。

从建模逻辑来看，构建这款卡钳三维模型时，需先确定制动盘的中心轴线、安装面的基准坐标，再依次绘制卡钳壳体的外轮廓、内部型腔、安装孔位、加强筋结构，所有配合面的尺寸需严格按照公差要求建模，导向销孔、活塞腔的同轴度、圆柱度需符合机械加工的工艺要求，避免出现无法加工的结构。建模过程中还需模拟卡钳的浮动行程、制动片的磨损极限位置，验证在制动片磨损到极限厚度时，卡钳的浮动行程仍在设计范围内，不会出现活塞脱出、制动液泄漏的风险，同时要校核卡钳在最大夹紧力下的结构形变，保证形变值在允许范围内，不会影响制动性能。
