U型铰接连接轭机械结构设计

在各类需要实现往复摆动、小角度转动传递的机械传动链路里，这类U型铰接连接轭是十分常见的传力构件，它的核心作用是在两个存在相对摆动需求的部件之间建立刚性传力路径，同时预留规定范围内的转动自由度，避免传动过程中出现卡滞、附加弯矩损坏相邻构件的问题。从实际应用场景来看，这类构件常出现在操纵机构连杆链路、小型设备的传动摆臂组、工装夹具的压紧联动结构、轻工机械的往复动作单元里，比如手动压力机的操纵连杆连接端、自动化料仓的摆杆铰接位、小型农用机具的操纵拉杆接头，都能看到同结构形式的连接轭在承担载荷传递的作用。

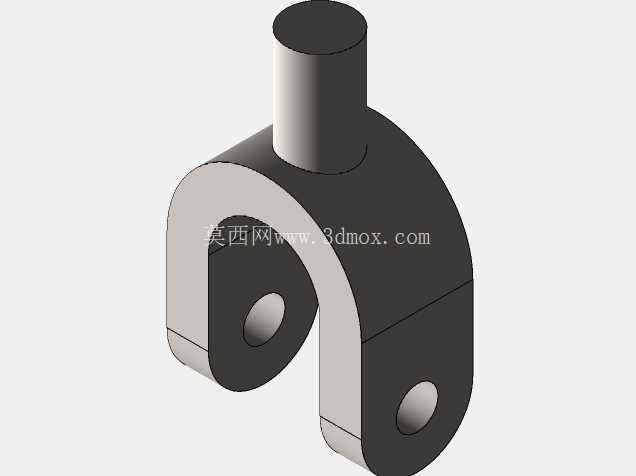

从结构功能特性上看，这个构件采用整体式U型叉体加顶部圆柱连接柱的结构形式，顶部的圆柱段是和主动侧构件的安装孔配合的定位段，装配时可以直接插入对应安装孔内，通过销钉或者过盈配合实现和主动端的固定，能够传递沿柱体轴向的推拉力，同时也能承受一定的径向载荷。U型叉体的两个臂板上分别加工有同轴的销轴孔，这两个孔的同轴度是整个零件加工的核心精度要求，一旦同轴度超差，装配后销轴会出现别劲问题，不仅会大幅增大转动阻力，还会在交变载荷作用下加速销轴和孔壁的磨损，缩短整个铰接副的使用寿命。叉体的开口宽度需要和配套的连接耳片厚度匹配，设计时通常会预留0.1-0.2mm的装配间隙，既保证连接耳片能顺利插入叉口，又不会因为间隙过大导致传动过程中出现横向窜动，产生不必要的冲击噪音。

在设计思路上，这类连接轭的结构尺寸完全由实际承受的载荷大小决定，首先要根据传动链路的最大传力值计算销轴孔的直径，确保销轴的剪切强度、孔壁的挤压强度都满足安全系数要求，通常在静载荷工况下安全系数取2.5-3，交变载荷工况下安全系数要提升到4以上，避免长期使用过程中出现孔壁压溃、叉臂断裂的问题。叉臂的厚度需要根据孔边的拉伸强度核算，从销轴孔中心到叉臂外侧的壁厚不能过小，否则在承受大拉力时会出现孔边开裂的失效形式。顶部圆柱连接段的直径要和主动端的安装孔适配，柱体的长度需要匹配安装座的厚度，保证装配后柱体不会突出安装座端面过多，也不会因为插入深度不足导致连接强度不够。

从安装边界来看，装配时首先要保证顶部圆柱段和安装孔的轴线垂直于铰接销轴的轴线，两个方向的垂直度误差需要控制在0.05mm以内，否则会导致整个铰接副转动卡滞。叉体开口的朝向需要和配套连接耳片的摆动平面重合，安装时不能出现偏斜，否则会在传动过程中给销轴带来附加的弯曲载荷。销轴装配完成后需要在端部加装开口销或者挡圈做轴向限位，防止设备运行过程中销轴窜出导致连接失效。日常维护时需要定期在销轴孔位置加注润滑脂，减少转动副的磨损，当孔壁和销轴的配合间隙超过设计值的30%时，就需要及时更换零件，避免间隙过大导致传动精度下降、产生冲击载荷损坏相邻的传动构件。这类零件通常采用中碳钢锻造后机加工成型，加工完成后做调质处理提升整体强度，销轴孔位置可以根据载荷情况选择是否做淬火处理，提升孔壁的耐磨性能，延长零件的使用寿命。在建模过程中需要重点关注两个销轴孔的同轴度约束、顶部圆柱段和叉体对称面的位置度约束，同时要在叉臂和顶部柱体的连接位置做合理的圆角过渡，避免应力集中导致零件在受载时从过渡位置断裂，圆角半径通常取相邻壁厚的0.2-0.3倍，既不会因为圆角过大影响相邻零件的装配，也能有效降低应力集中系数。
