压铸模具用出料连接接头结构设计

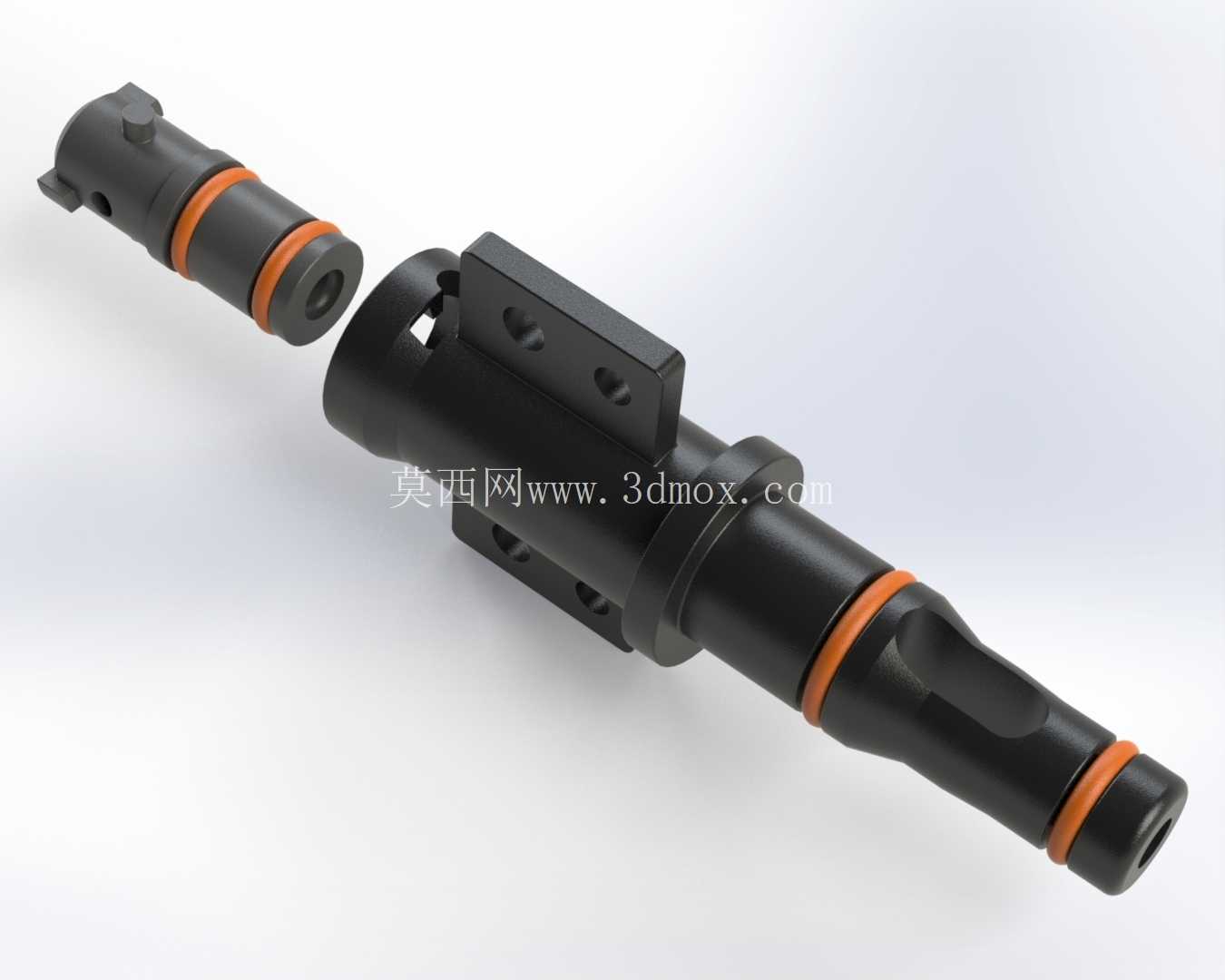

　　该结构为压铸生产工序中配套的出料连接接头，主要应用在压铸机出料端与后续冷却、输送管路的衔接位置，承担高温熔融金属导流、管路对接密封的核心作用，是压铸生产流程里保障金属液平稳输送、避免溢漏风险的关键配套部件。从实际工况需求出发，设计时首先考虑了压铸作业的高温环境特性，主体采用分段式组合结构，分为对接插入端、主体固定段、外接输出端三个功能区段，各段之间通过环形密封槽加装耐高温密封环，实现多段衔接位置的径向密封，避免高温金属液或者冷却介质从接缝处渗漏。

　　主体固定段集成了带安装孔的方形定位座，安装孔位按照压铸模架的标准安装间距设计，可直接通过螺栓将接头整体固定在模架的对应安装位上，不需要额外加工转接支架，安装时的定位基准与模架安装面完全贴合，能抵消金属液高速流过时产生的径向冲击力，避免长期作业下接头出现偏移松动。对接插入端的外径尺寸与模架上的预设安装孔采用间隙配合设计，插入端端部做了倒角导向处理，装配时可以快速导入安装孔，减少装配对位的时间成本，插入端的侧壁开设了定位卡槽，装配到位后可以通过卡件嵌入卡槽实现轴向限位，防止接头在内部流体压力作用下被推出安装位。外接输出端做了渐缩式的流道设计，流道内壁全程做顺滑过渡处理，没有直角转折结构，能减少金属液流动时的阻力，避免金属液在流道内部残留冷隔，输出端的外径适配常规的工业输送管路尺寸，可以直接和标准耐高温管路对接，不需要额外加工变径接头。密封环的安装槽深度按照密封环的压缩量要求设计，装配后密封环的压缩率控制在合理区间，既可以保证足够的密封比压应对高温流体的压力，又不会因为压缩量过大导致密封环过早老化失效。

　　整体结构的外形尺寸充分考虑了模架周边的安装边界，固定座的突出高度控制在模架周边部件的安全间隙范围内，不会和压铸机的开合模动作产生运动干涉，接头整体的轴向长度也适配模架的安装厚度，插入端不会过度伸入模腔内部影响铸件成型，外接端也不会过度突出占用过多外部管路布置空间。在结构强度设计上，主体壁厚按照压铸作业的最大工作压力做了冗余校核，固定座与主体衔接的位置做了圆角过渡处理，避免应力集中导致长期受冲击后出现开裂问题，各段的同轴度公差控制在合理范围内，保证装配后整体的同心度，减少流体流动时的紊流现象。

　　实际应用中，该接头可以适配多种有色合金压铸的出料输送场景，不管是铝合金压铸还是锌合金压铸工况，都能通过更换对应耐温等级的密封环实现适配，拆装维护时只需要拆除固定座上的螺栓就可以将整体接头取出，不需要拆解周边的管路和模架部件，能大幅减少设备维护的停机时间。流道的内壁粗糙度按照流体输送的要求做了对应设计，减少金属液粘附在壁面的概率，降低每次生产后的清理工作量，接头的各分段结构也可以根据实际磨损情况单独更换易损段，不需要整体报废，能有效降低生产中的配件损耗成本。
