四旋翼RC无人机机架结构设计方案

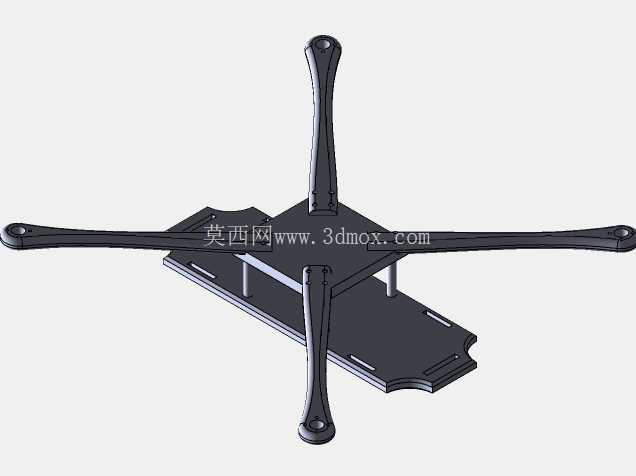

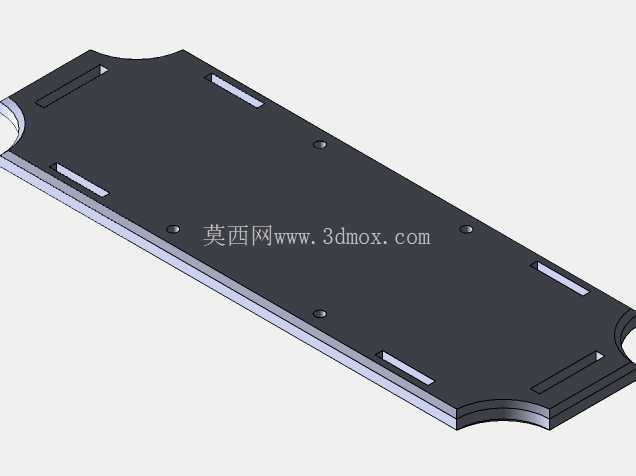

　　这款四旋翼RC机架的结构设计，核心围绕小型航模飞行场景的实际需求展开，日常可用于户外航模飞行练习、小型航拍载荷搭载、高校航模竞赛参赛载体等场景，作为飞控、电调、电池、动力电机的安装承载基体，机架的结构刚性、重量控制、安装兼容性直接决定整机的飞行稳定性与改装拓展空间。从结构布局来看，采用经典X型四轴布局，四根机臂从中心安装板向外等角度延伸，相邻机臂夹角为90度，这种布局的优势在于动力输出对称，飞控的姿态解算逻辑更易适配，飞行过程中偏航、俯仰、横滚三个轴向的力矩输出更均衡，新手操控时的容错率更高，同时X型布局相比十字型布局，前方视野遮挡更少，搭载前置摄像头时的取景范围更优。中心承载板采用上下双层叠装结构，下层板预留了多组长条型安装槽位，可适配不同尺寸的飞控板、电调安装位，长条槽的设计避免了固定孔位单一的问题，不同规格的电子元器件都可以通过扎带或者螺丝穿过槽位完成固定，不需要额外打孔改装；上层板主要用于搭载电池、图传发射模块等部件，上下板之间通过四根圆柱形支撑柱完成间隔固定，支撑柱的高度预留了足够的走线空间，电调的信号线、电源线可以在两层板之间的空腔内完成布线，避免线材外露被螺旋桨打到，同时也能让整机的布线更规整，降低飞行过程中的风阻。

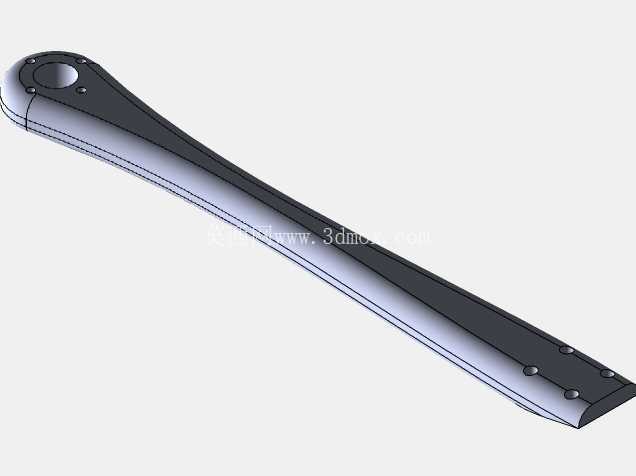

　　机臂部分采用一体化的流线型截面设计，从中心板连接处到末端电机安装位，截面宽度逐步收窄，这种变截面设计一方面可以在保证机臂根部连接强度的前提下，尽可能降低机臂末端的重量，减少飞行过程中的机臂振动传导，另一方面流线型的截面可以降低飞行时的空气阻力，提升续航表现。机臂末端预留了统一规格的电机安装孔位，适配常规22系列、23系列外转子无刷电机的安装尺寸，孔位的同轴度公差控制在0.1mm以内，保证电机安装后输出轴垂直于机臂平面，避免电机安装倾斜导致的飞行姿态偏移、动力损耗增大的问题。

　　机臂与中心板的连接位置做了局部加厚处理，因为飞行过程中机臂根部是应力集中最明显的区域，急停、转向、坠机时的冲击力都会首先作用在这个位置，局部加厚的结构可以提升连接位置的抗冲击性能，减少炸机时的机臂断裂概率。从安装边界尺寸来看，机臂末端电机安装位的中心距为常规250级四轴机架的通用尺寸，适配8寸到9寸规格的螺旋桨，螺旋桨转动时不会出现相邻桨叶打桨的问题；中心板的长宽尺寸预留了足够的拓展空间，除了常规的飞控、电调、电池之外，还可以加装小型GPS模块、蜂鸣器、LED夜航灯等配件，长条安装槽的设计让配件的安装位置可以根据整机的重心需求灵活调整，飞行前可以通过调整电池、配件的安装位置，让整机重心落在中心板的几何中心位置，降低飞控的姿态修正负担，提升飞行稳定性。

　　机架整体的结构设计没有多余的装饰性结构，所有的开槽、凸起结构都服务于安装固定或者减重需求，下层板边缘的弧形切角设计，一方面是为了去除边角的应力集中点，避免板材受冲击时从边角位置开裂，另一方面也能减少飞行时的边角风阻。在实际装配过程中，所有的安装孔位都做了沉头处理，螺丝安装后表面不会突出，避免突出的螺丝头刮擦电池外皮或者干涉其他配件的安装。机臂的走线槽隐藏在机臂内侧，电机的电源线可以沿着机臂内侧的走线槽引到中心板位置的电调处，线材可以通过卡扣固定在走线槽内，避免飞行过程中线材晃动产生风阻或者被螺旋桨卷入。这款机架的结构设计兼顾了刚性与轻量化，没有采用过度冗余的加强结构导致整机重量超标，也没有为了减重过度削减结构厚度导致刚性不足，日常飞行练习中普通的擦碰、轻度坠机都不会出现结构变形或者断裂，同时通用化的安装孔位设计可以适配市面上绝大多数的小型四旋翼航模电子配件，不需要用户自行改装孔位就能完成整机装配，适合航模爱好者自行组装调试，也可以作为高校航模课程的教学装配载体，让学生理解多旋翼飞行器的结构布局与重心匹配逻辑。
