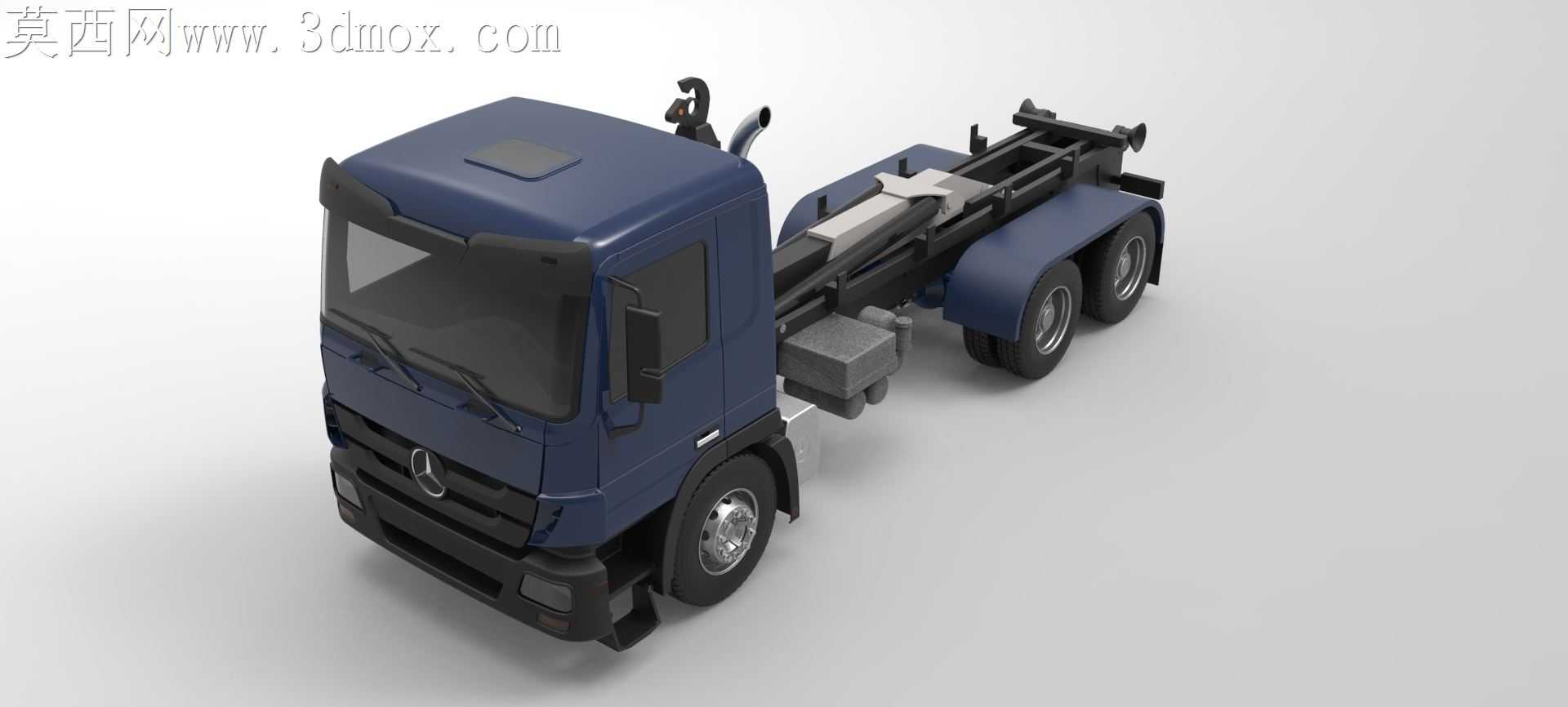

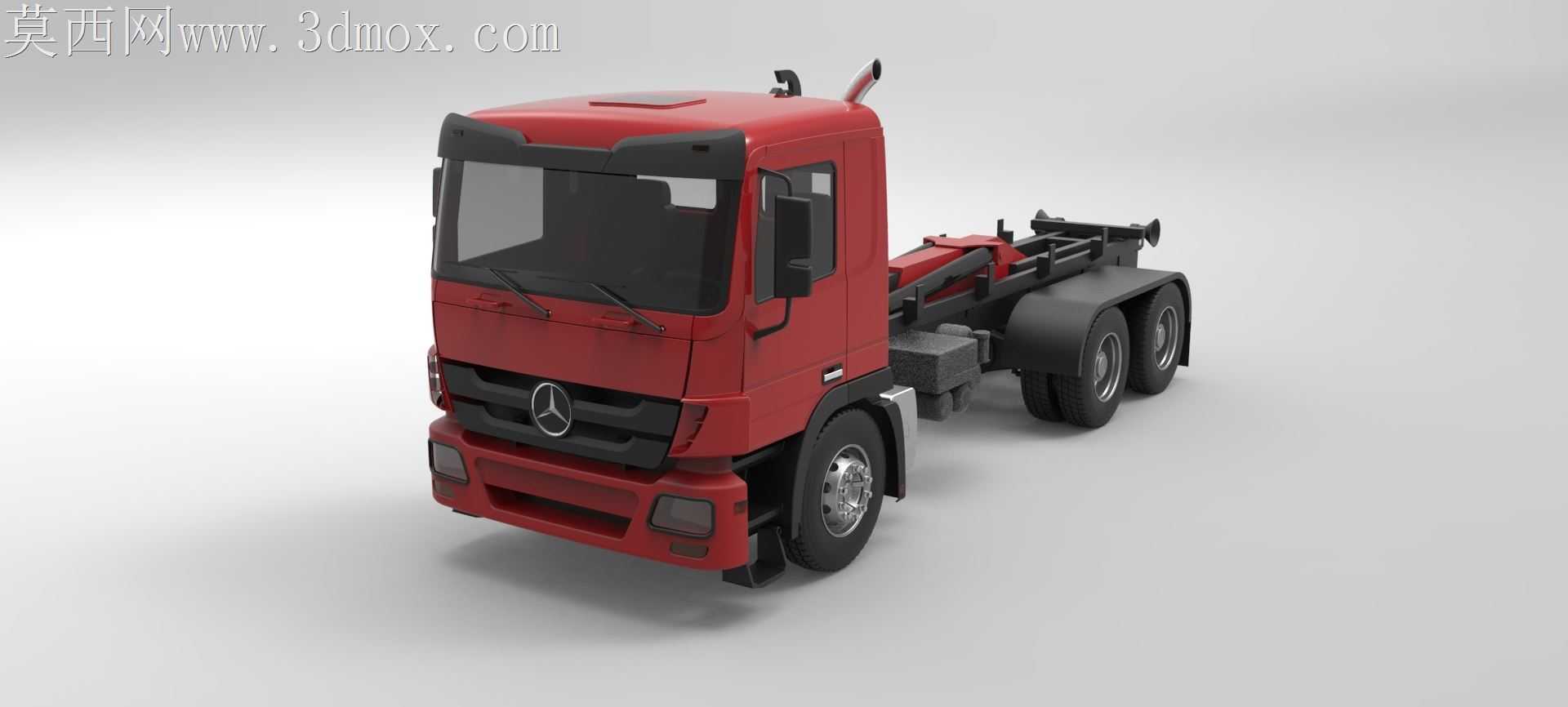

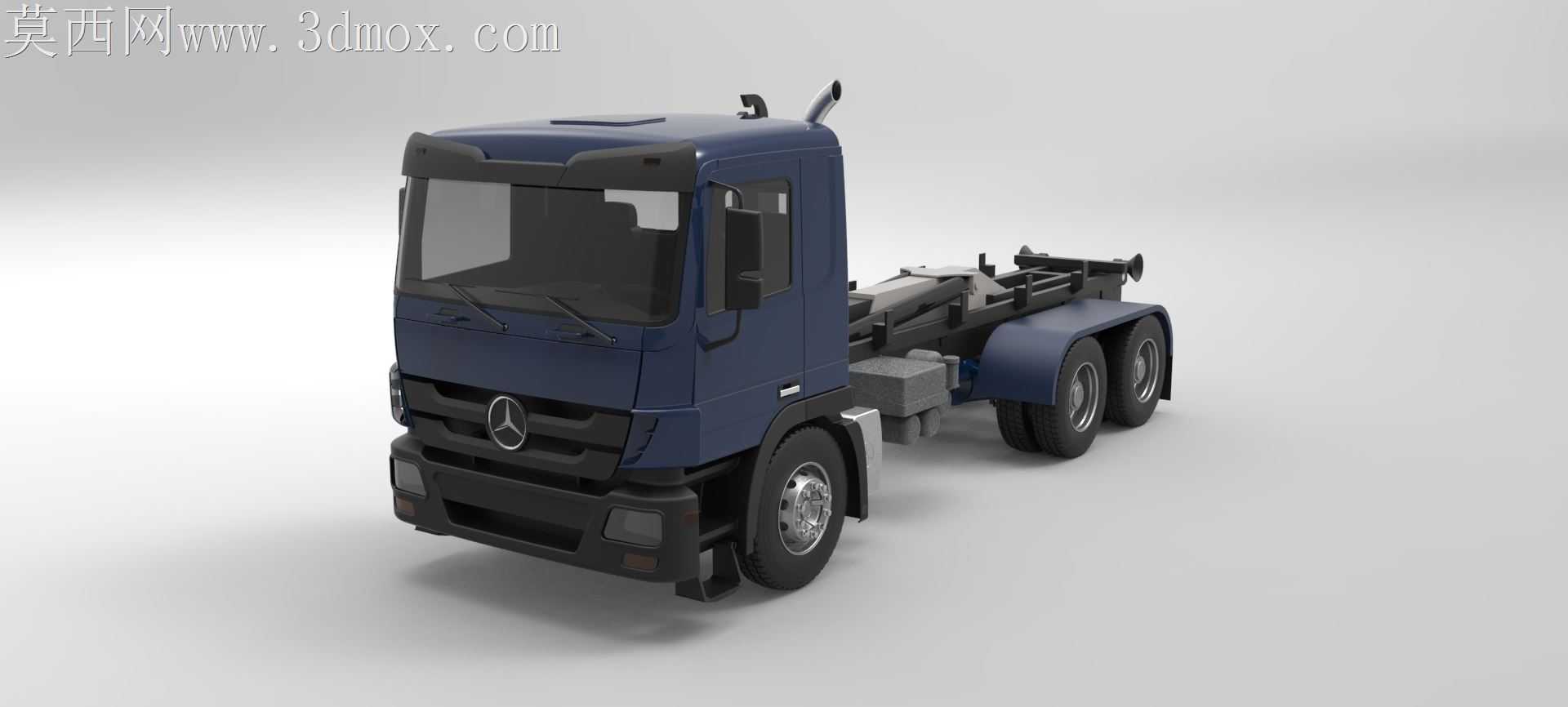

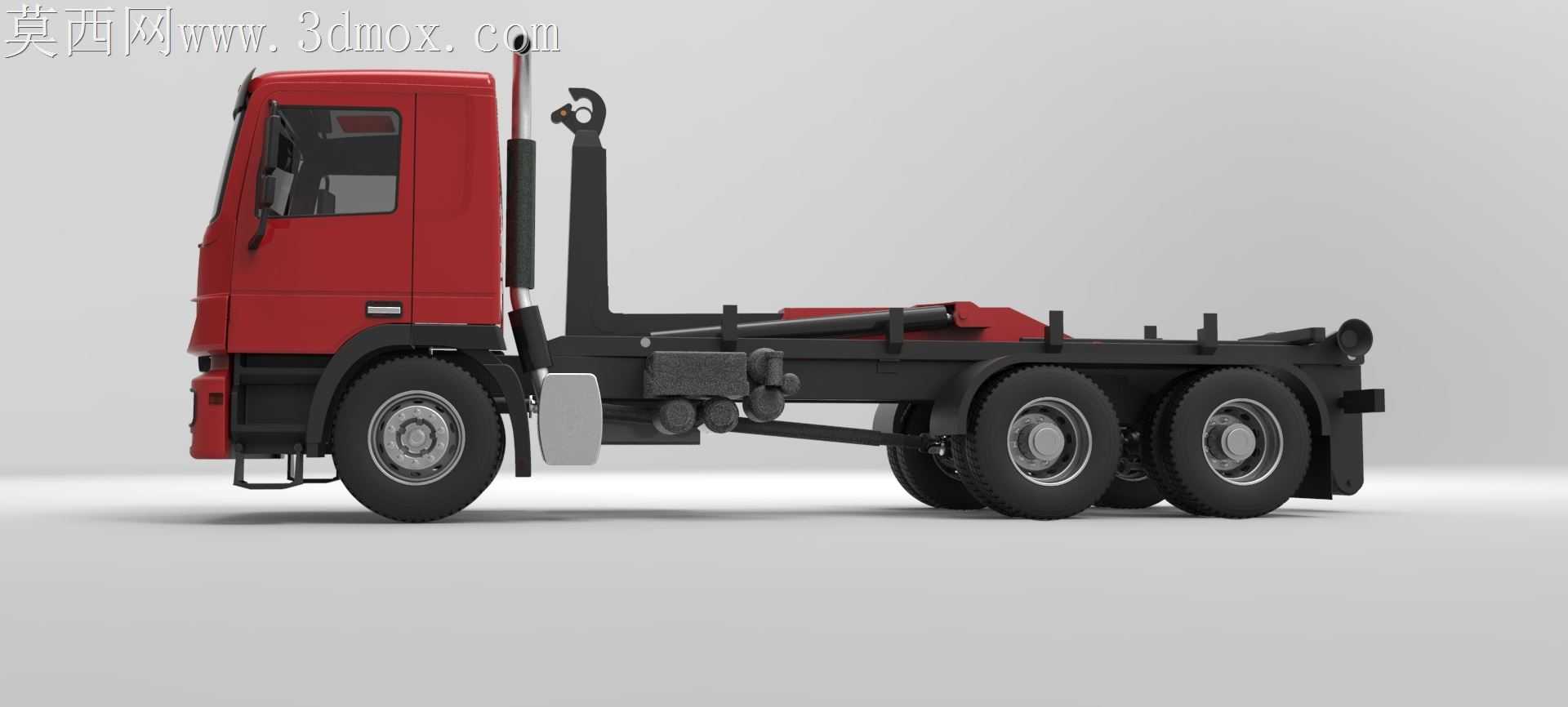

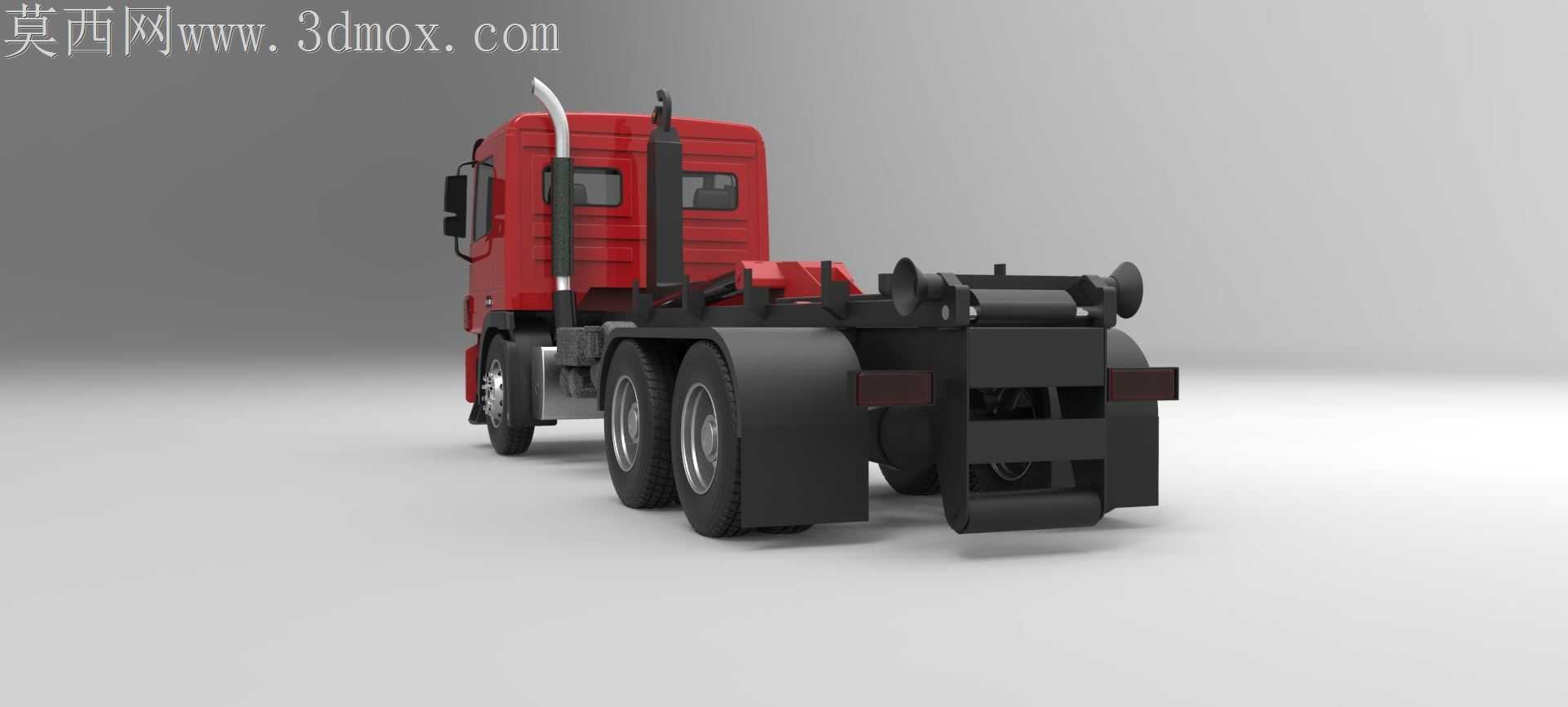

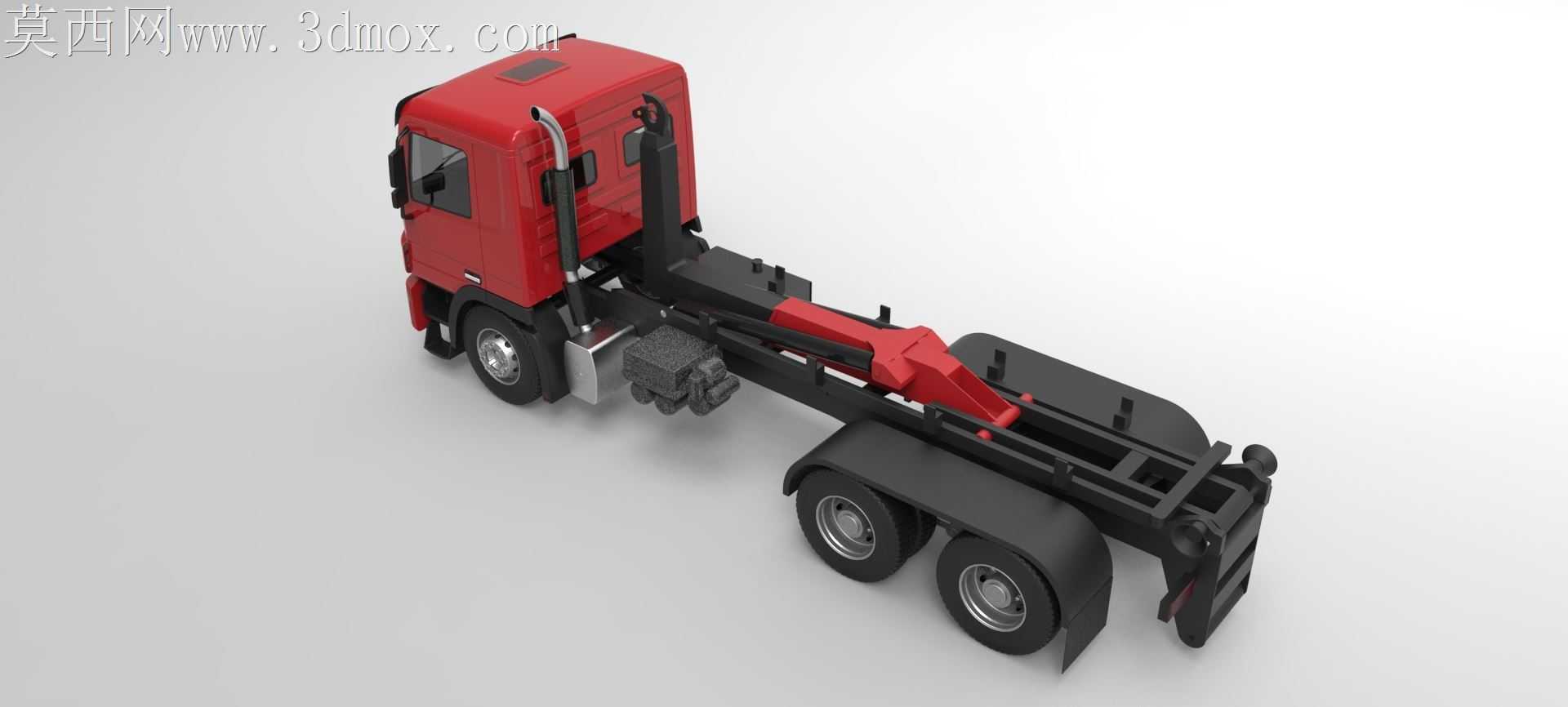

奔驰底盘钩臂式升降作业卡车

重载工况下钩臂升降机构与底盘纵梁的连接位置最容易出现应力集中，常规建模时往往直接将副梁与主纵梁做刚性绑定，忽略了实际装配中橡胶缓冲垫的形变空间，颠簸路段作业时焊缝撕裂的故障占比能到这类车型售后问题的三成以上。处理这部分结构时，没有直接做布尔合并，而是在主纵梁上预留出12mm的缓冲垫安装槽，槽边做R8的圆角过渡，避免直角位置的应力突变，钩臂翻转座的连接孔特意做了腰型设计，横向留足3mm的调整余量，抵消车架焊接变形带来的装配错位，不用在现场返修扩孔。

驾驶室曲面的处理没有追求过度顺滑的光影效果，A柱位置的棱线特意保留了0.5mm的凸起筋，对应实车的冲压加强结构，前脸格栅的安装位做了0.8mm的止口，既方便塑料饰件的卡接装配，也能在渲染时还原出真实的装配缝隙，不会出现饰件与钣金面穿模的违和感。车门下方的脚踏板做了三层防滑凸台，凸台边缘做R2的倒角，对应实际冲压件的翻边结构，不会出现锐边割手的安全隐患。

后双桥的悬架部分没有简化成整体块结构，每片钢板弹簧之间留了0.3mm的间隙，模拟实际装车时的片间摩擦，车桥与悬架的连接位置做了橡胶衬套的安装位，渲染时给衬套赋予哑光黑的橡胶材质，和金属件的亮面形成明显区分。钩臂尾部的锁紧机构做了可动的卡扣结构，卡扣与钩臂的接触面做了1度的拔模斜度，锁止时能靠自重卡紧，不会出现行驶中脱钩的风险，液压油缸的铰接位置做了铜套的安装槽，槽内预留0.2mm的润滑脂存储间隙，不用频繁拆解保养。

材质调试阶段，驾驶室的红漆没有用高反光的镜面材质，特意加了5%的粗糙度，还原商用车实车的金属漆质感，底盘大梁的黑漆加了10%的颗粒感，模拟长期行驶附着的细微灰尘效果，轮胎侧壁的文字做了0.2mm的凸起，赋予哑光橡胶材质，和胎面的防滑纹质感形成区分。渲染时的光源没有打在车头正中央，而是偏左30度打光，让A柱的棱线、钩臂的结构焊缝都能形成自然的阴影，不会把结构细节过曝掉，轮胎与地面的接触位置做了轻微的形变，模拟整车整备质量下的轮胎压痕，不会出现轮胎悬空漂浮的虚假感。
