四轮车底盘承载框架结构设计

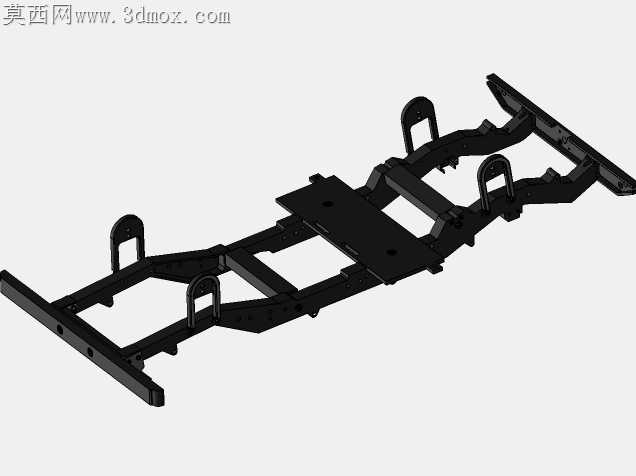

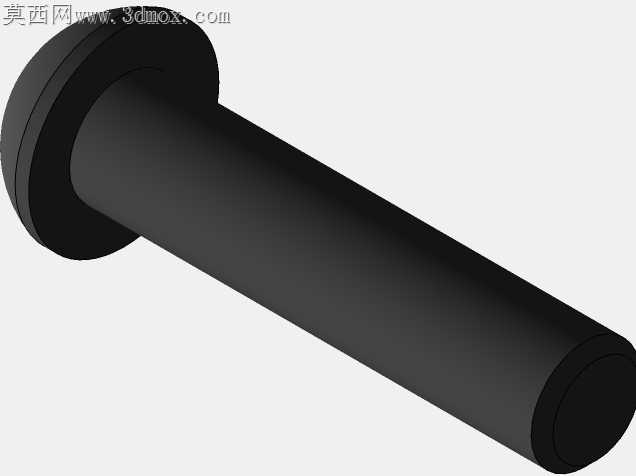

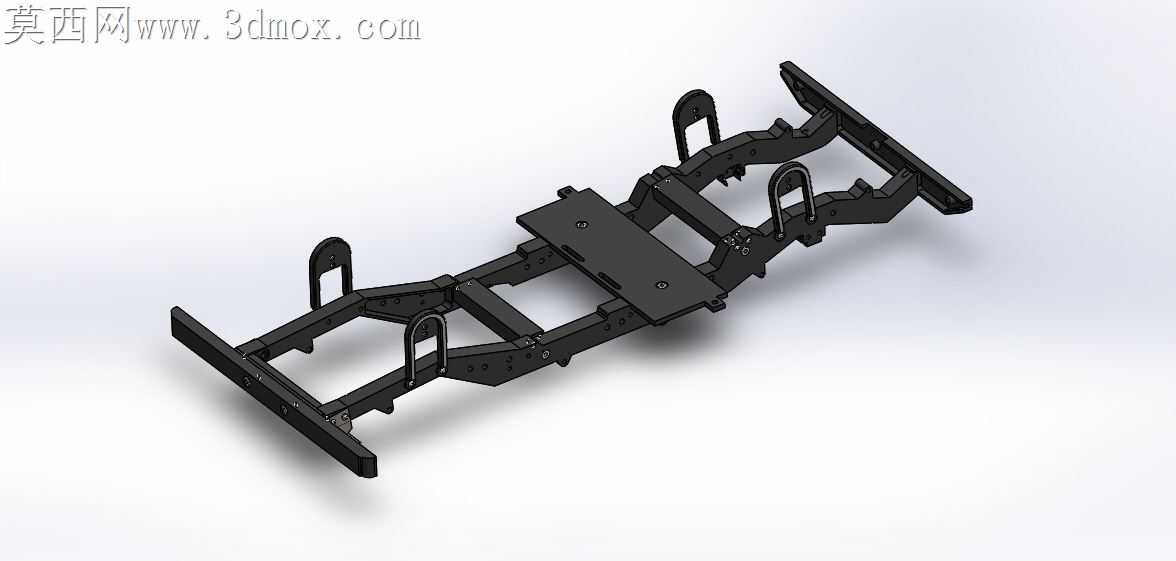

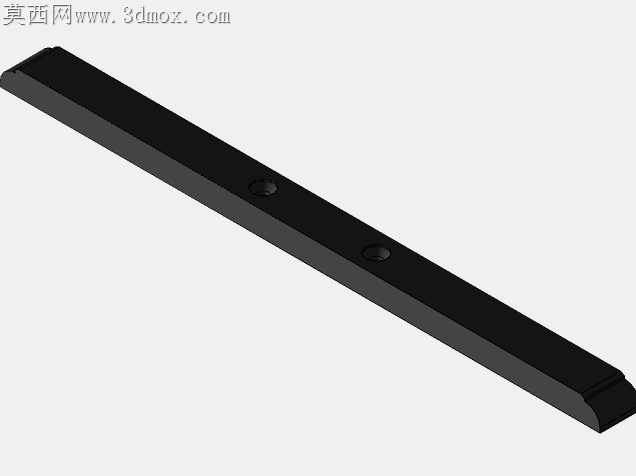

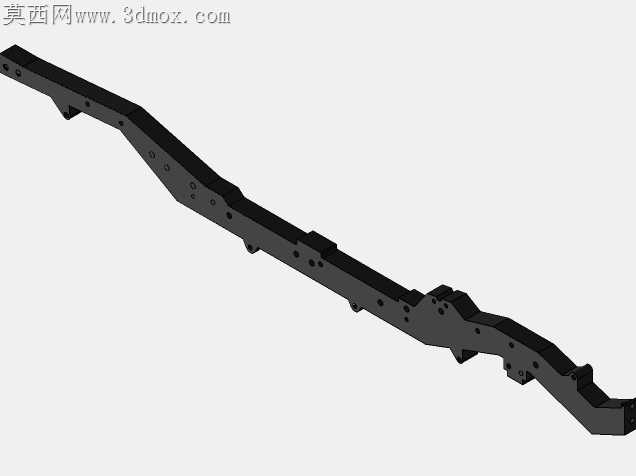

非承载式车架的加工过程中，纵梁折弯处的应力集中是最容易被忽略的隐患，这套底盘框架在纵梁变截面位置做了圆弧过渡处理，没有采用直角折弯的省事做法，避免冲压成型后折弯处出现微裂纹，后续长期承受交变载荷时发生断裂。横梁和纵梁的连接位置没有满焊，而是在每个连接节点预留了三毫米的焊接收缩余量，焊接时从节点中间向两端分段施焊，能把焊接变形量控制在0.8毫米以内，不会出现车架整体翘曲导致后续悬架安装孔位错位的问题。

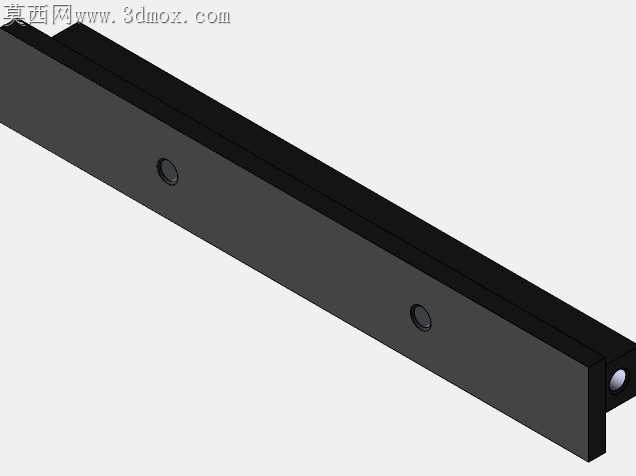

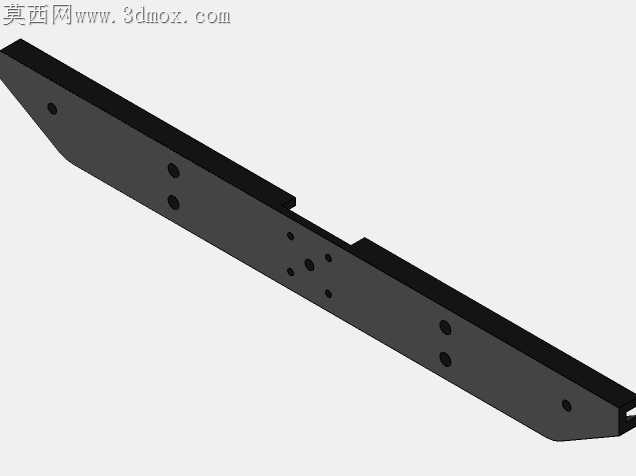

车架上的吊耳安装座做了局部加厚，加厚区域和纵梁本体采用斜坡过渡，没有出现截面突变，载荷传递时不会在加厚边缘形成应力集中点。安装孔全部采用基孔制公差设计，悬架固定孔、车身连接孔的位置度公差控制在0.2毫米，不需要后续装配时反复扩孔修正。前端的防撞安装梁做了内凹的加强筋设计，在不增加板材厚度的前提下把抗冲击刚度提升了近四成，同时预留了线束穿过的缺口，不会出现管线和梁体硬摩擦的情况。

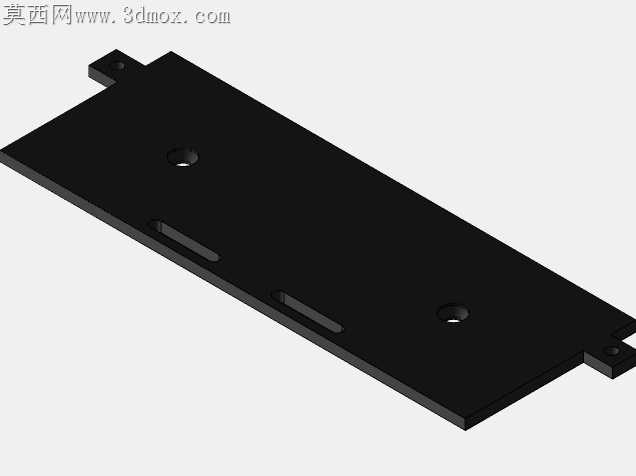

车架中部的安装平板做了下沉式设计，电池或者控制模块安装后重心比平板齐平设计低22毫米，整车行驶时的侧倾稳定性更好。平板上的固定孔采用长圆孔和圆孔搭配的布局，长圆孔预留了装配调整量，就算焊接后出现轻微的位置偏差，也能顺利完成部件安装，不需要返工补焊重新打孔。U型吊耳的折弯半径匹配板材厚度，折弯处没有压痕过深的问题，后续安装减震部件时不会出现吊耳根部断裂的情况。

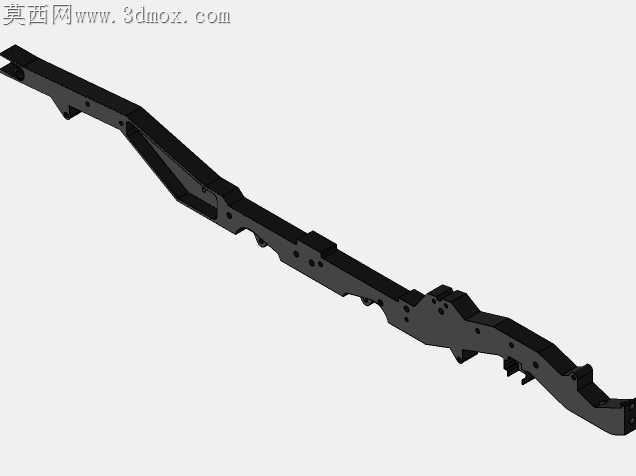

纵梁上的减重孔全部做了翻边处理，不是单纯的冲孔减重，翻边高度五毫米，能在开孔减重的同时保证纵梁的抗扭刚度，不会因为开孔导致纵梁局部失稳。所有外露的棱边都做了R1.5的倒角处理，后续喷涂时涂层附着力更好，也不会在装配过程中划伤操作人员或者管线外层。车架尾部的安装支架采用分体式设计，要是后续出现碰撞损坏，不需要切割整个纵梁，单独更换支架即可，后期维护成本更低。

这套框架没有多余的装饰性结构，每一处弯折、每一个开孔都对应实际的装配需求或者性能要求，板材厚度根据不同位置的载荷大小做了区分，载荷集中的吊耳、横梁连接位置用厚板，非主要承载的辅助安装位置用稍薄的板材，在保证整体强度和刚度的前提下把整体重量控制在合理范围，不会出现过度设计导致的重量冗余，适配小型四轮作业车辆的底盘使用需求。
