大型海上重载起重作业设备结构设计

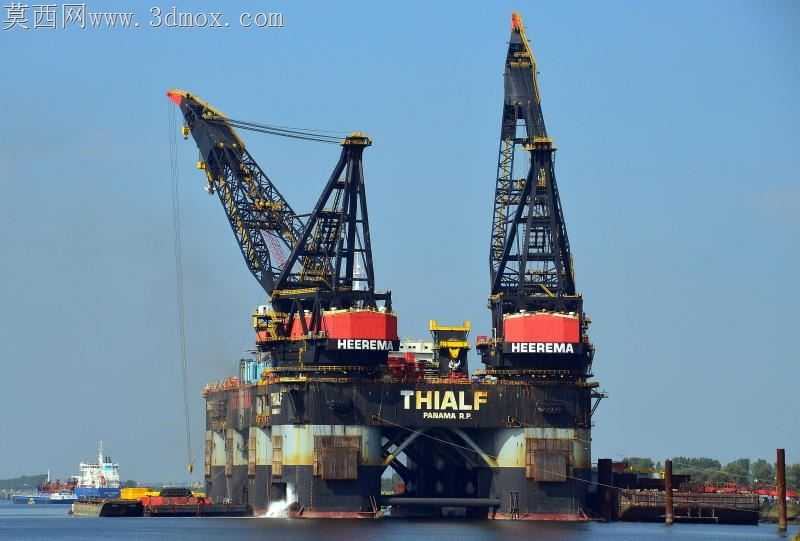

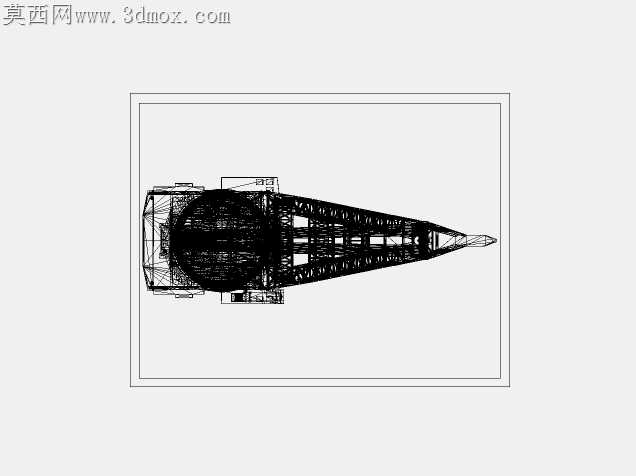

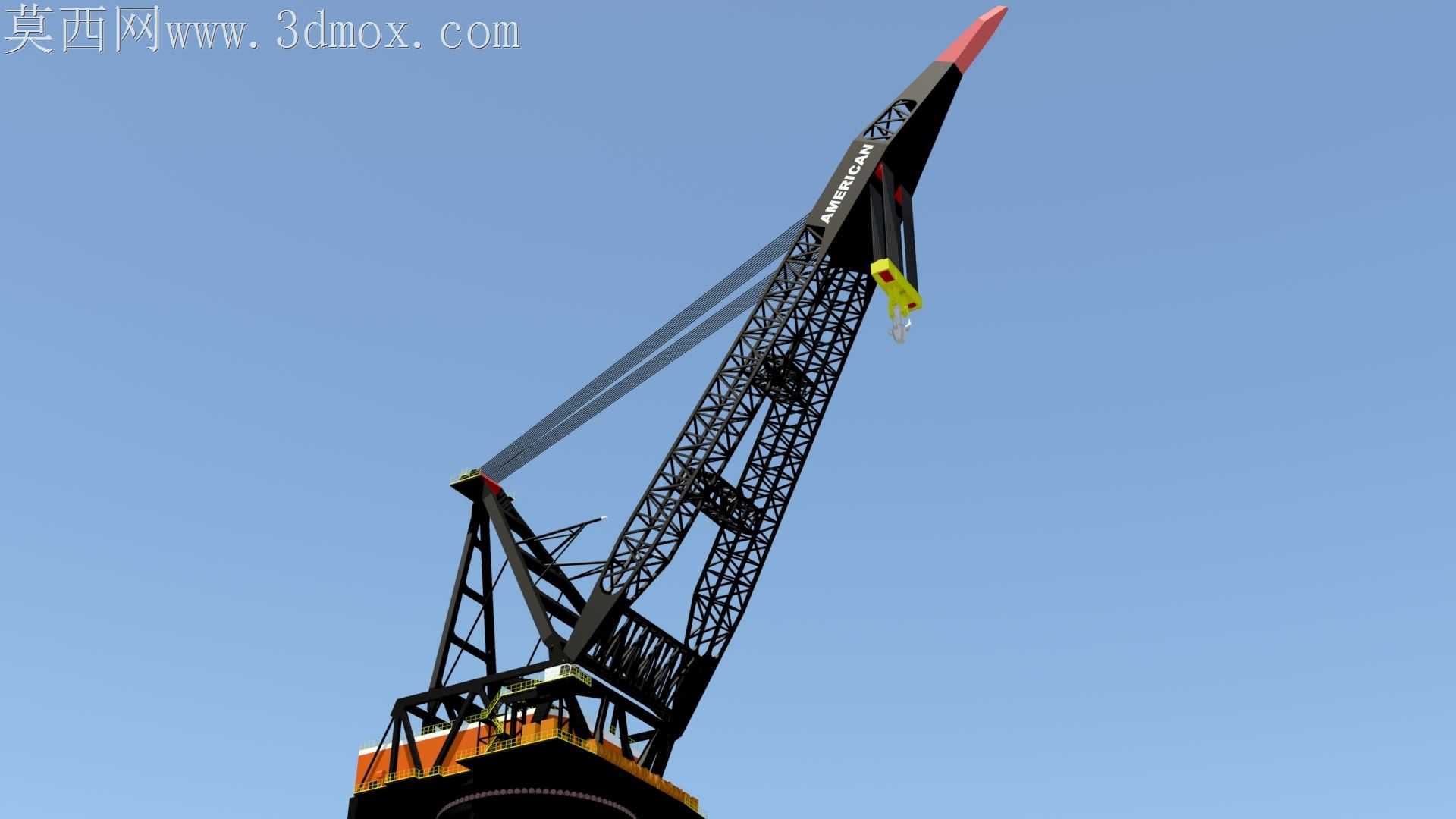

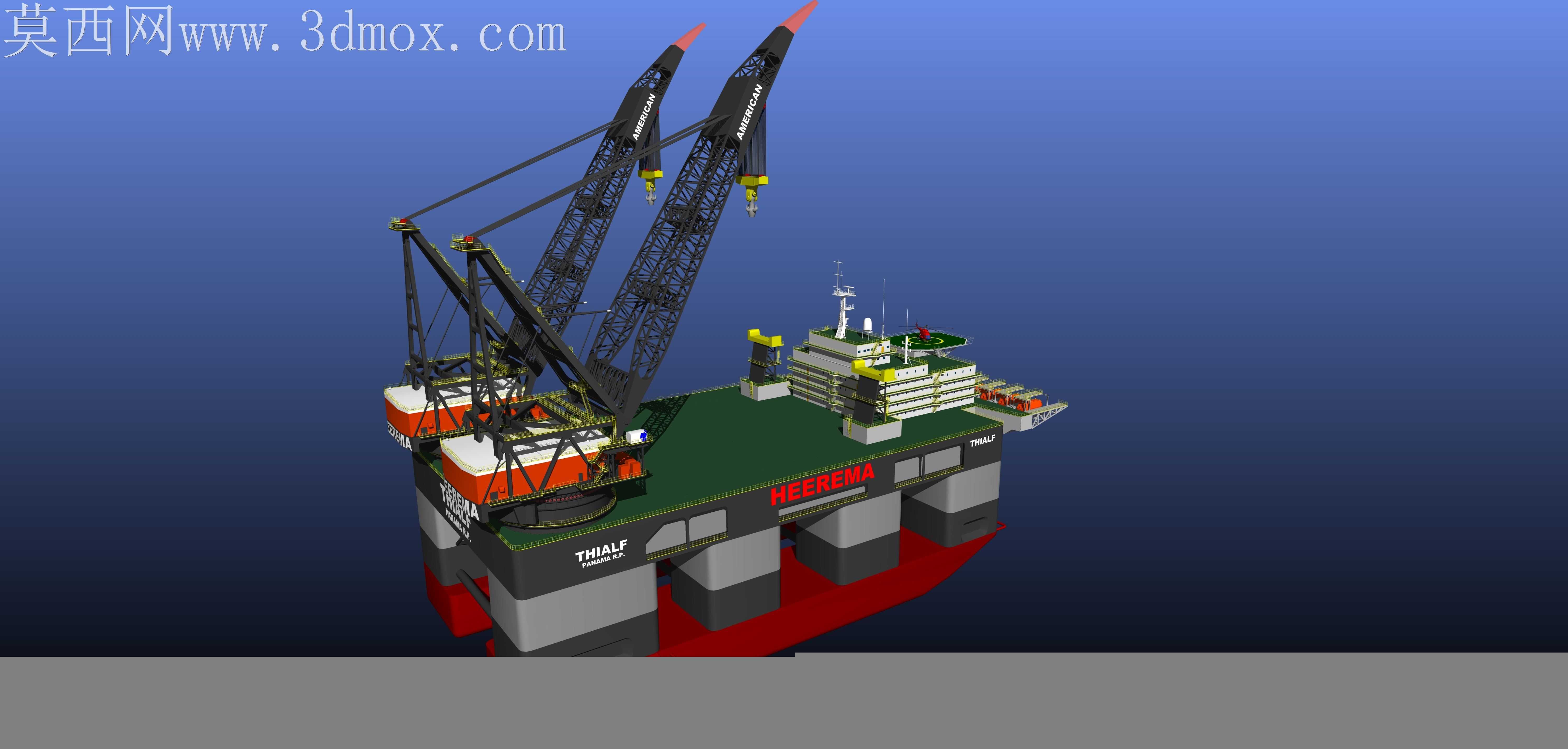

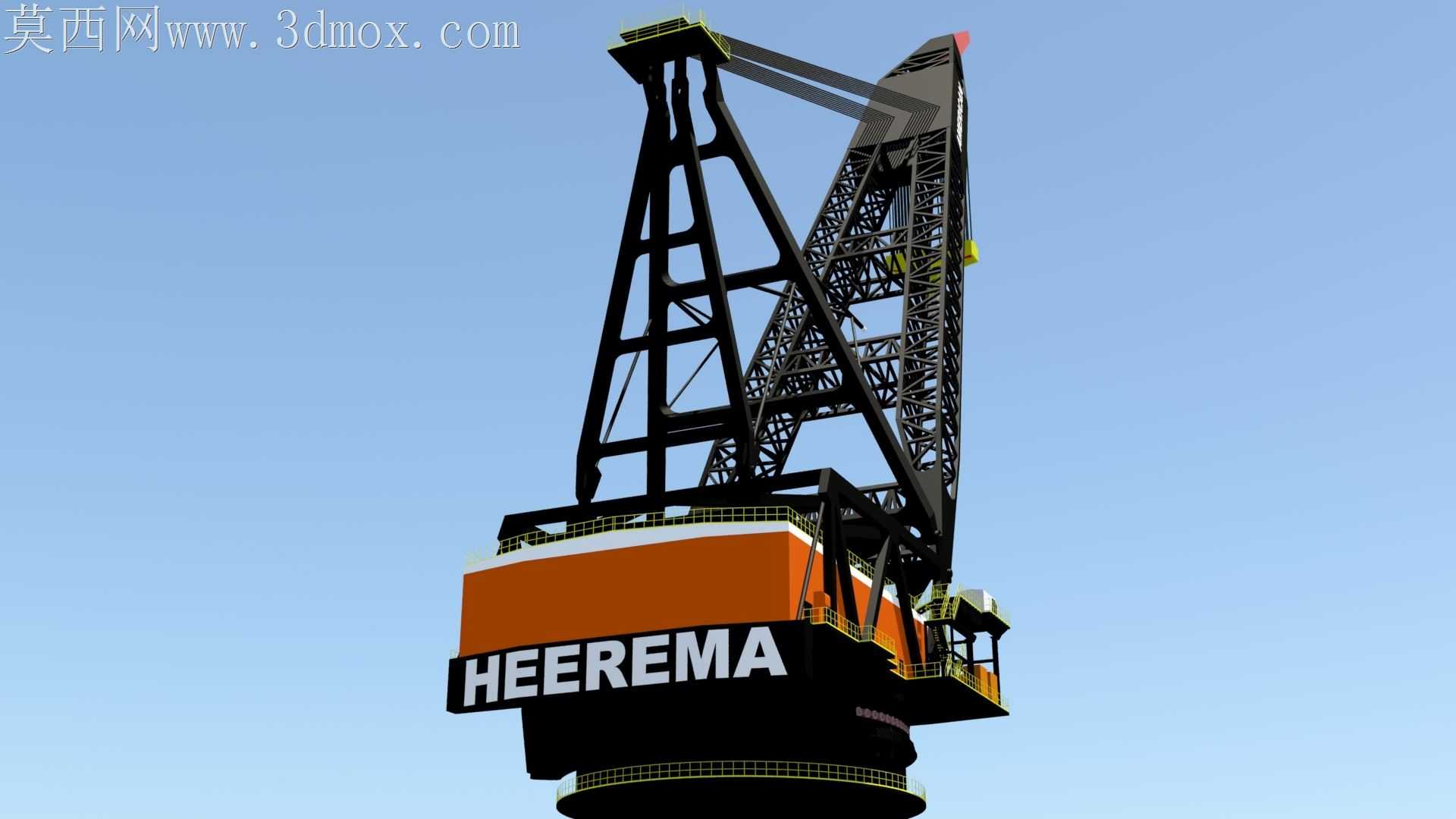

海上风电安装、大型油气平台模块吊装场景里，传统陆用起重设备的结构冗余问题会被海况放大数倍，风浪带来的交变载荷会顺着刚性连接节点持续传导，轻则造成焊缝疲劳开裂，重则引发臂架失稳倾覆。这款起重设备的桁架臂架没有采用等截面通长设计，靠近回转基座的下段弦杆截面做了渐变加厚处理，每段桁架的腹杆排布角度顺着载荷传递路径调整，避开了直角交汇的应力集中区，节点板的边缘做了圆弧过渡，不会出现海风吹振下的节点疲劳断裂隐患。回转基座与浮式平台的连接位置，没有直接采用刚性焊接固定，预留了适配平台形变的微量间隙，配合环形分布的高强度螺栓组，能抵消平台在涌浪作用下的微小扭转变形，不会把船体的形变应力直接传导到上部起重结构。臂架顶端的滑轮组安装座做了分体式设计，日常更换磨损滑轮时不需要拆解整段臂架结构，只需要拆卸局部连接螺栓就能完成维护，适配远海作业时配件补给困难的工况。操作室的外伸支架与主塔身的连接位置加了阻尼缓冲结构，起重作业时的臂架振动不会直接传导到操作室内，能降低长时间作业的操作人员疲劳感。塔身下部的设备舱外壁做了防滑检修通道，护栏的高度与横杆间距符合海上作业安全规范，哪怕设备表面沾有海水盐霜，检修人员行走时也不会出现打滑风险。臂架上的走台板采用镂空格栅设计，不会在表面积留雨水或者海盐结晶，减少结构额外负重的同时，也能降低海风对臂架的正面风阻，遇到极端阵风天气时，镂空结构能卸去部分横向载荷，减少臂架的侧向形变。配重块的排布采用分层嵌入式设计，不同起重载荷工况下可以快速调整配重数量与位置，不需要额外借助辅助起重设备就能完成配重组态调整，适配不同半径下的重载吊装需求。所有外露的连接销轴都做了防腐蚀镀层处理，销轴端部的止退挡板采用不锈钢材质，避免海盐侵蚀造成的销轴锈死，后期拆解维护时不会出现连接件无法拆卸的问题。
