集装箱角件配套吊装提升锁具结构

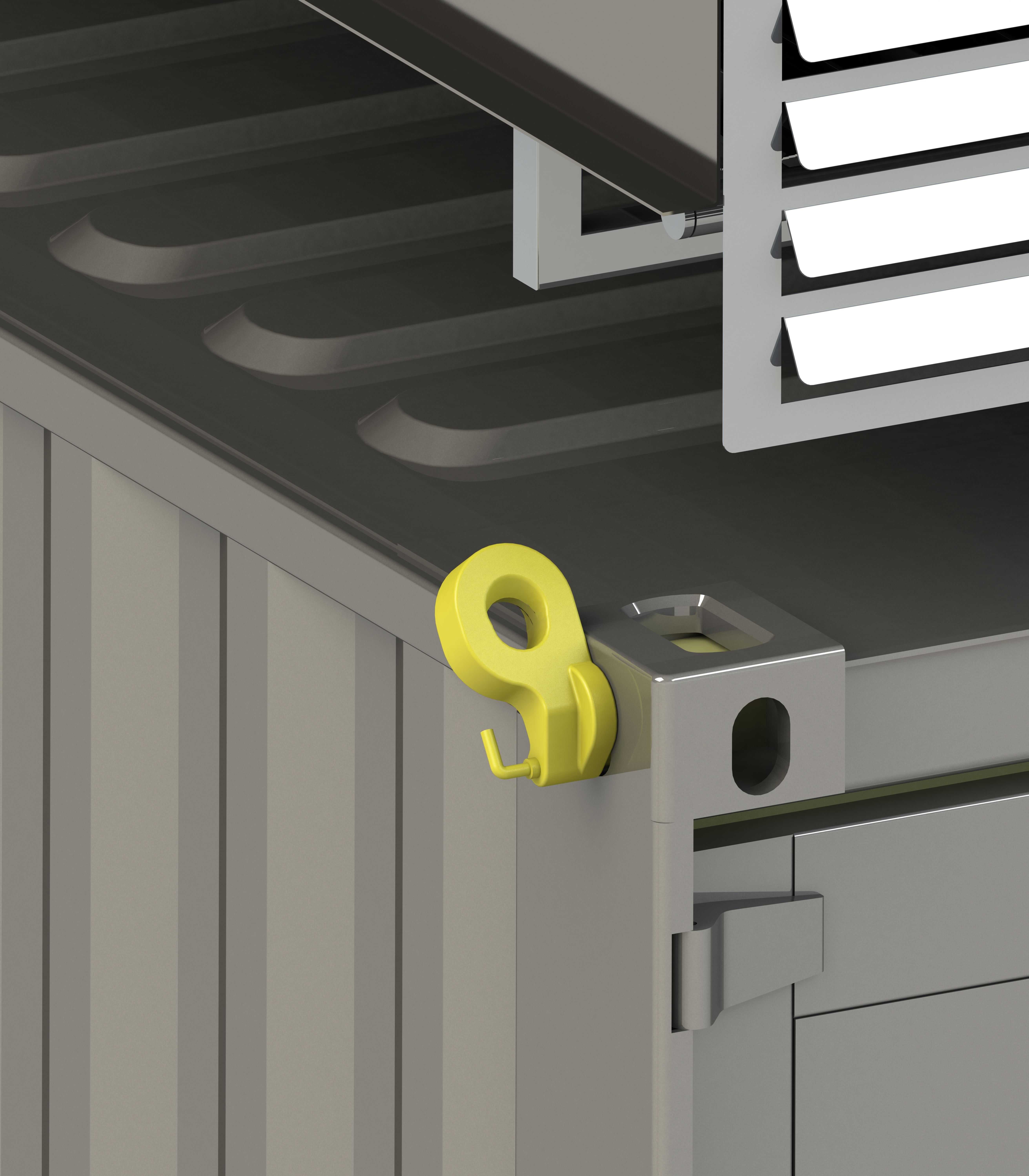

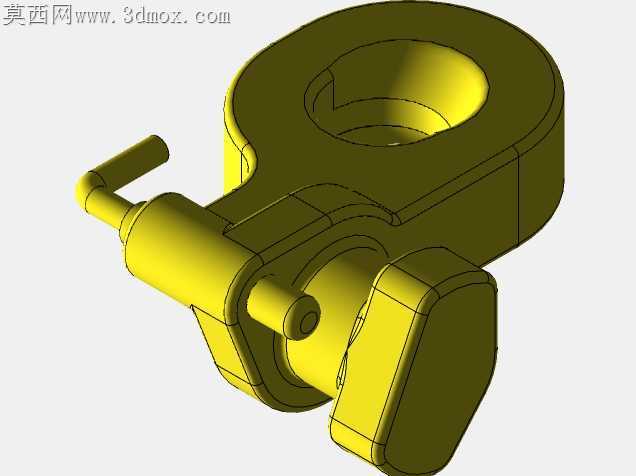

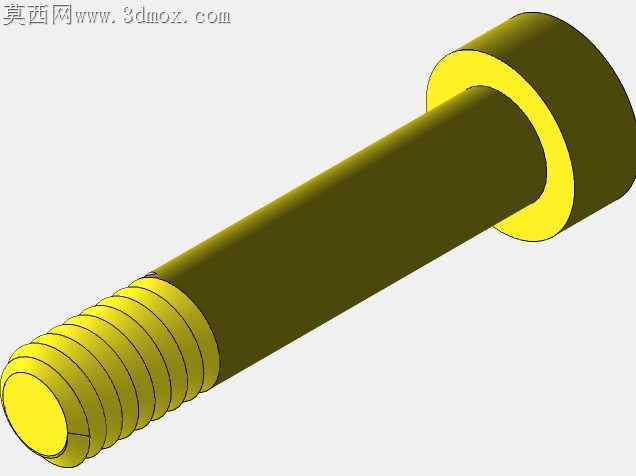

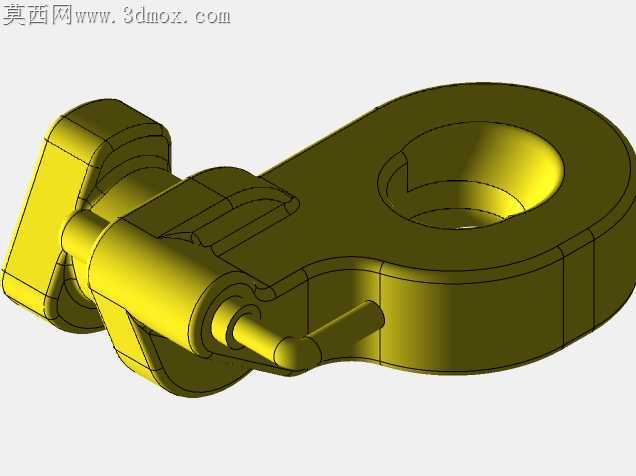

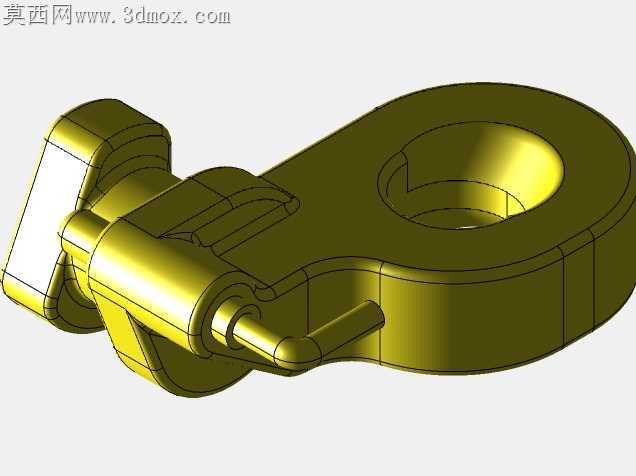

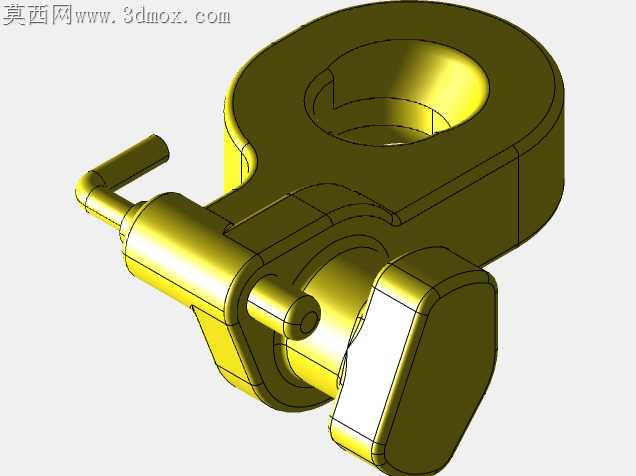

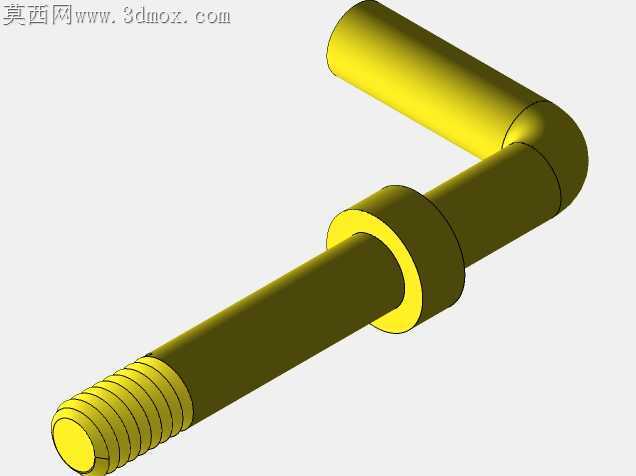

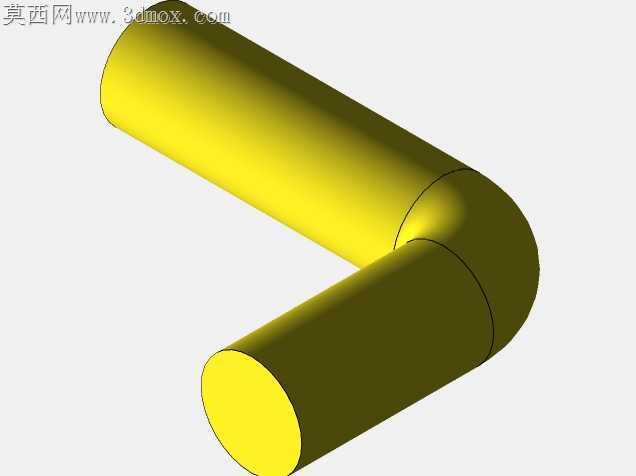

港口堆场常规吊装作业里，老式吊钩直接挂接集装箱角件时，常因对位偏差出现滑脱隐患，吊具与角件的硬接触还会磨耗角件棱边，长期作业下甚至会出现角件开裂的风险，这套提升装置的结构设计，恰好对准了这类现场工况的核心痛点。锁体与集装箱角件的贴合面做了0.8mm的沉台公差预留，加工时特意将接触面的粗糙度控制在Ra3.2，既避免装配时出现卡滞，也能减少反复挂接带来的接触面磨损，黄色的锁舌部分采用了圆弧过渡的曲面处理，没有尖锐棱边，吊装对位时哪怕存在小幅角度偏差，锁舌也能顺着角件的导向槽滑入锁止位，不用工人反复调整吊具角度。锁舌与锁体的铰接轴处特意留了0.12mm的间隙公差，既保证锁舌转动时无卡涩，也不会因间隙过大出现吊装时的旷量晃动，锁体尾部的挂接孔做了加厚翻边处理，能分散吊钩拉力带来的应力集中，哪怕是满负载起吊时，孔位周边的应力值也能控制在材料屈服强度的60%以内。锁止状态下锁舌的勾接面与角件内壁完全贴合，没有悬空受力点，不会出现局部应力过载压溃角件的问题，装置表面的黄色涂层做了磨砂质感处理，强光下作业不会出现反光晃眼的情况，堆场远距离作业时工人也能快速识别锁止状态。整套装置没有多余的冗余结构，每个曲面过渡、每个公差预留都对应现场作业的实际问题，没有为了外观好看做无意义的造型修饰，加工时所有棱边都做了R2的倒角处理，既避免搬运装配时割伤工人，也能减少应力集中带来的结构疲劳风险。铰接轴的端部做了防脱卡簧槽，装配时卡簧嵌入槽内后不会因吊装振动松脱，日常维护时只需要定期在铰接处加注润滑脂，就能保证锁舌转动顺畅，不需要复杂的拆解保养。锁体与集装箱接触的非受力面做了微凸的点阵结构，哪怕接触面沾有雨水、锈迹，也不会出现吸附粘黏的情况，摘钩时能顺利脱开，不会出现吊具带箱晃动的问题。
