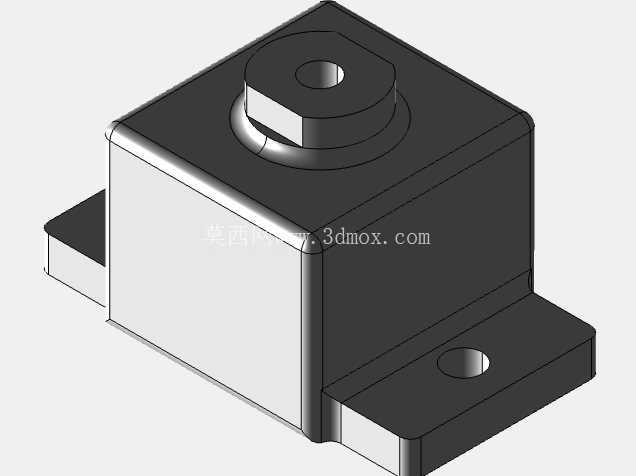

AKCC-10M GOST标准压铸模具结构设计

　　在有色金属压铸成型的生产场景中，这类符合GOST 17053-80标准的压铸模具，主要面向铝、锌合金类中小型结构件的批量生产需求，适配卧式冷室压铸机的安装接口，在汽配、通用五金、仪器仪表壳体的生产线上应用广泛。从实际生产的角度看，这套模具的设计首先围绕压铸件的成型精度做了核心考量，分型面的选择避开了产品的外观装配面，将飞边残留的位置设置在零件非配合的侧边区域，后续去毛刺工序的加工量能减少40%左右，有效降低批量生产的后处理成本。

　　浇注系统的设计采用了侧浇口进料的方案，横浇道的截面做了梯形渐变处理，金属液在填充过程中能够保持平稳的流态，避免卷气造成的铸件气孔缺陷，溢流槽的排布对应了金属液最后填充的几个死角位置，能够有效收集冷污金属，减少铸件冷隔、夹渣的不良率。模具的成型部分采用了镶拼式结构，型芯和型腔的易损部位都设计成了可单独更换的镶块，生产过程中如果出现局部磨损或者烧蚀，不需要拆解整套模具，只需要更换对应镶块就能快速恢复生产，大幅缩短设备停机维护的时间。

　　冷却系统的排布贴合了铸件的壁厚分布，在厚大的凸台位置单独设置了点冷通道，保证整个模温的均匀性，避免铸件因为冷却速率不一致出现收缩变形，尺寸精度能够稳定控制在IT7级的公差范围内，满足多数机械装配场景的精度要求。从安装边界来看，这套模具的模架尺寸适配200吨级的卧式冷室压铸机，锁模孔、顶棍孔的位置都符合对应吨位设备的通用安装标准，不需要额外做改装就能直接上机使用，模具的总厚度在设备允许的最小和最大模厚区间内，开合模行程的设计也匹配设备的动模移动距离，不会出现开模距离不足取件困难的问题。

　　顶出系统采用了推杆+推板的组合顶出方式，顶出力分布均匀，顶出位置避开了产品的外观面和装配配合面，不会在铸件表面留下明显的顶出痕迹，同时设置了可靠的复位机构，合模过程中顶出板能够精准回到初始位置，避免出现推杆碰坏型腔的故障。排气系统除了在分型面上开设排气槽之外，在几个深腔的型芯位置还设置了排气塞，能够快速排出型腔内的空气，减少填充过程中的气体背压，让金属液能够完整填充型腔的各个细节位置，避免出现缺料、轮廓不清晰的缺陷。在实际生产调试阶段，这套模具的工艺窗口比较宽，对压铸工艺参数的波动适应性较好，在金属液温度、压射速度常规波动的范围内，都能稳定生产出合格的铸件，对一线操作工人的调试经验要求相对更低，适合规模化量产的车间使用。模具的导向机构采用了导柱导套加锥面定位的组合结构，合模过程中导柱导套先完成初步导向，最后闭合阶段锥面定位结构实现精准对中，合模精度能够控制在0.02mm以内，避免长期生产过程中出现飞边加厚、铸件错模的问题，有效延长模具的整体使用寿命。
