四点五米长风力涡轮叶片结构

　　该三维结构围绕风力发电机组中的叶片部件展开，主体为一根长度约4.5米的细长翼型构件，主要用于风轮系统中捕获来流风能，并将气流作用在叶片表面的气动载荷传递给轮毂与主轴。叶片在整机中属于直接接触风场的关键执行部件，其外形、扭转分布和根部连接方式会直接影响风轮启动性能、运行稳定性以及后续传动链受力状态，因此在结构建模时不能只把它当作简单锥形杆件处理，而需要体现翼面连续过渡、叶尖收窄、叶根承载以及不同截面沿展向变化的工程特征。

　　从实际应用场景看，这类叶片可用于小型风电装置、教学演示平台、风洞原理验证或分布式风能利用设备的方案设计。风轮运行时，气流沿叶片展向流过压力面与吸力面，翼型截面产生升阻力差，多个叶片绕轮毂轴线旋转，进而带动后续发电或传动机构工作。由于叶片长度达到4.5米，其安装边界不能仅关注单件本体尺寸，还需要考虑叶尖扫掠范围、塔筒间隙、轮毂中心高度以及相邻叶片之间的相位布置。若用于三叶片风轮，应重点校核叶尖旋转圆直径、叶片最低位置与地面或基座的安全距离，以及偏航、变桨或停机状态下叶片与机舱、塔架之间是否存在干涉。

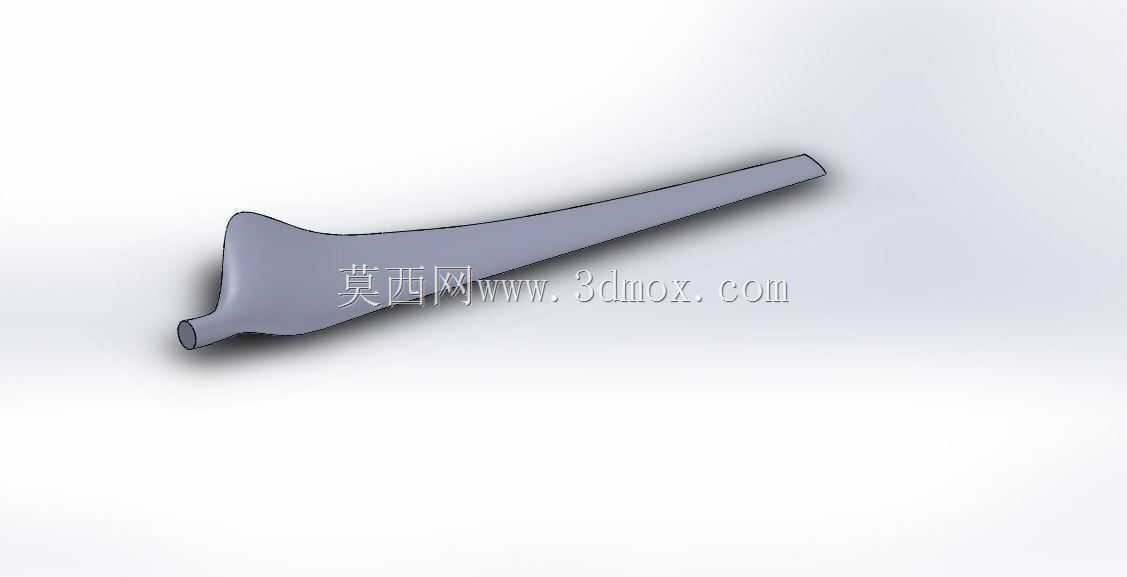

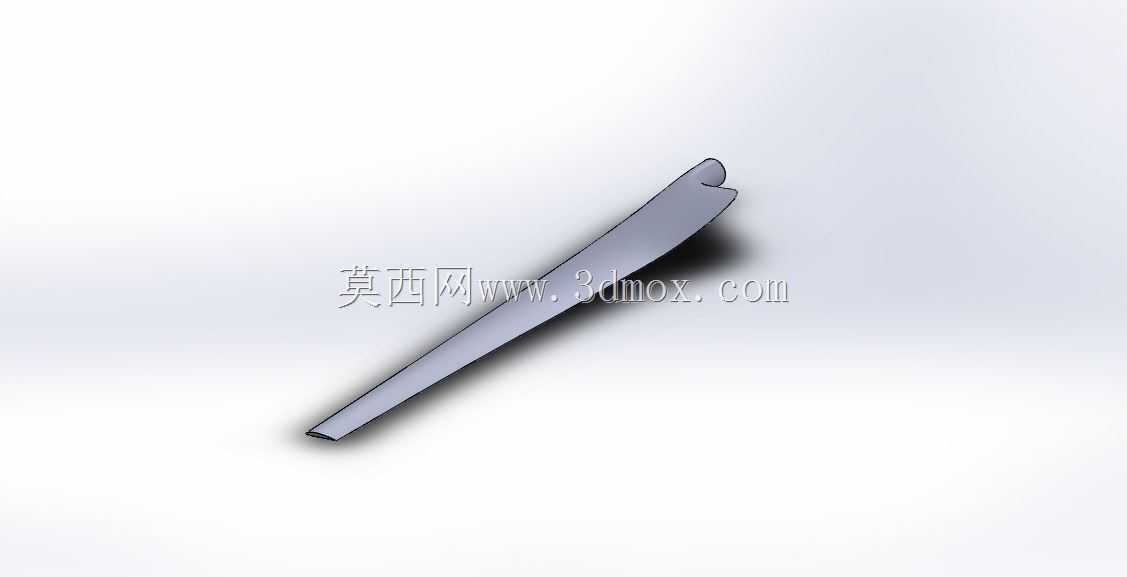

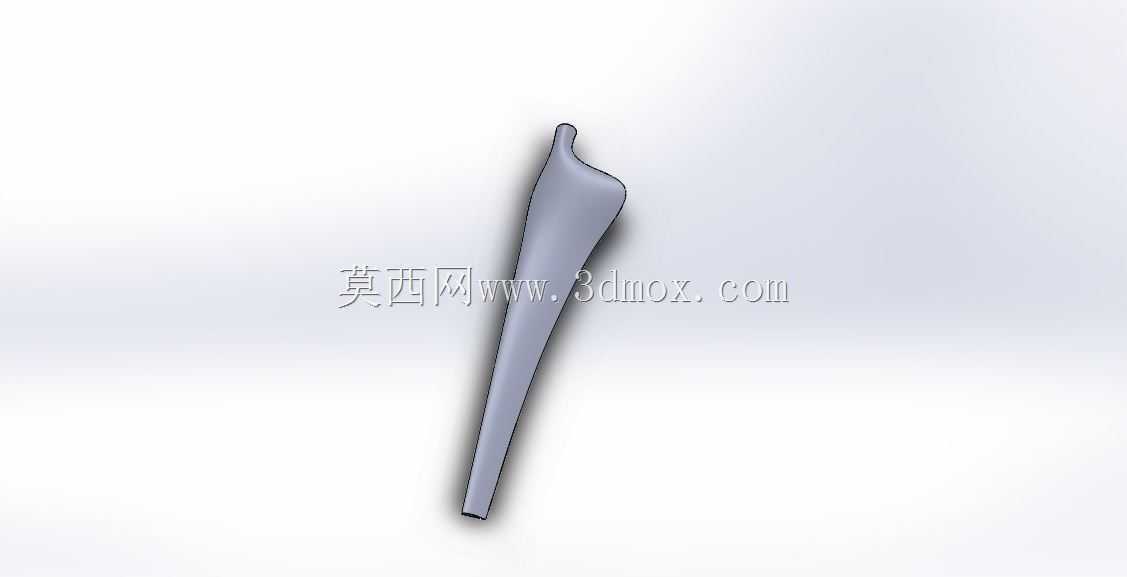

　　外形设计上，模型呈现出明显的根部粗实、中部过渡、叶尖纤细收束的特征。靠近根部的区域截面相对宽厚，主要承担弯矩、扭矩和交变气动载荷；向叶尖方向，弦长逐步减小，翼型轮廓更薄，以降低端部阻力并改善高速区气动效率。叶片整体并非等截面直杆，而是沿长度方向带有空间扭转和曲面渐变，这种处理符合风电叶片从根段到尖段攻角不断调整的设计思路。根部需要与轮毂法兰、变桨轴承或连接夹具形成可靠装配，因此在工程细化时应预留螺栓分布圆、压紧面、定位台阶和防松结构；叶尖区域则应控制外形光顺度，避免局部突变造成涡流噪声或应力集中。

　　在结构设计思路上，叶片需要同时满足气动外形与承载寿命两方面要求。气动层面，翼型厚度、弯度、弦长和扭转角应随半径位置变化，使不同展向位置在设计风速下保持较合理的入流角；结构层面，叶根承受的挥舞弯矩和摆振弯矩最大，通常需要更强的铺层、嵌件或金属转接结构，而叶尖部分质量应尽量降低，以减小离心载荷和整机不平衡量。若进入详细制造阶段，还可在模型基础上拆分蒙皮、主梁帽、腹板、叶根增强层等区域，用于复合材料铺层设计或模具分型。对于三维建模人员而言，保持曲面连续性是重点：截面轮廓需要沿引导线平滑放样，前后缘不能出现折痕，叶尖闭合处应自然收尖，根部与连接接口的轴线关系也应明确，以便后续装配检查。

　　安装与校核时，可将叶片根部坐标系作为装配基准，使叶根端面与轮毂安装面贴合，叶片展向方向沿风轮半径方向布置。单根叶片的长度决定了风轮半径的主要边界，若轮毂自身具有一定半径，则风轮扫掠直径还应计入轮毂尺寸。多叶片装配后，需要检查旋转包络体是否与机舱罩、塔架、维护平台或拉索结构冲突；在强风、制动和偏航工况下，还应关注叶片变形后的叶尖间隙。该模型适合用于风轮布置方案沟通、叶片曲面造型练习、风电设备结构展示以及装配干涉分析，能够帮助设计人员直观理解4.5米级叶片从气动外形到机械连接的基本工程逻辑。
