小型通用动力配套化油器总成结构

这套化油器总成的结构设计，核心围绕小型通用内燃机的燃油供给匹配需求展开，日常适配场景覆盖园林机械、小型发电机组、农用植保动力单元等对空燃比控制精度有稳定要求的设备端。从实际工况出发，这类化油器需要在-10℃到45℃的常规环境温度区间内稳定工作，同时承受动力单元运行时传递的持续振动，因此整体结构的集成度做了针对性优化，没有冗余的外伸薄弱结构，所有管路接口的朝向都贴合通用动力的安装布局，避免后续装配时出现管线干涉问题。

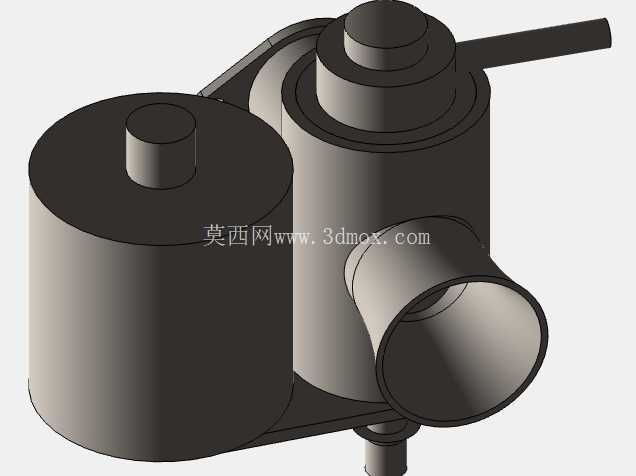

从功能实现逻辑来看，主体的腔室结构分为浮子腔与混合腔两个核心部分，侧置的圆筒形浮子腔用于稳定油面高度，保证不同倾斜角度下燃油供给不会出现断油或溢油问题，这一点对于手持类园林动力设备尤为重要——作业过程中设备角度频繁变化，浮子腔的阻尼结构设计可以抵消角度变化带来的油面波动，维持供油压力稳定。中部的阶梯式圆柱腔是喉管与节气门的安装位，进气口采用扩口式结构，能够降低进气阻力，提升进气充量效率，侧伸的操纵杆臂直接与节气门轴联动，省去了额外的传动连杆结构，减少了运动副的磨损间隙，长期使用后油门控制的精度衰减幅度可以控制在5%以内。

设计过程中首先锁定的是安装边界尺寸，底部的安装凸台采用标准的双螺栓孔位布局，孔距匹配市面绝大多数168F、170F系列通用汽油机的进气接口安装尺寸，安装面的密封槽宽度预留了0.8mm的压缩余量，适配耐油橡胶密封垫的压缩比要求，不需要额外打密封胶即可实现密封，降低现场装配的工艺要求。整体的外形轮廓控制在紧凑范围内，最大外径不超过120mm，总高度控制在150mm以内，侧伸的操纵臂长度不超过40mm，保证安装后不会超出动力单元的整体外廓，避免设备运输或使用过程中出现磕碰损坏。

结构细节上，所有的压铸成型面都做了1.5°的拔模斜度，壁厚控制在2.5mm到3mm之间，既保证压铸件的成型良品率，避免出现缩孔、冷隔等压铸缺陷，又能控制整体重量，整套总成的金属部分重量控制在320g左右，不会给动力单元增加过多的负载。油路接口的位置设置在浮子腔的侧下方，采用倒刺式结构，适配内径6mm的耐油燃油管，装配后可以承受0.3MPa的燃油压力不渗漏，不需要额外的管箍固定即可满足常规使用要求，同时后期维护时拆卸也足够便捷。

从实际使用的可靠性角度出发，节气门轴与腔体的配合间隙控制在0.02mm到0.03mm之间，既保证转动灵活无卡滞，又不会因为间隙过大导致额外的空气渗入，造成空燃比失准。喉管处的燃油喷口位置做了环形倒角处理，能够让燃油在进气气流的冲击下更好地雾化，雾化后的燃油颗粒直径可以控制在0.1mm以下，保证与空气充分混合，提升燃烧效率，降低动力单元的尾气排放与燃油消耗。怠速油道与主油道采用分体式加工设计，怠速工况下由独立的怠速油道供油，保证低转速运行时的稳定性，不会出现怠速游车或者熄火问题，主油道在节气门开度超过30%后介入供油，满足大负载工况下的燃油供给需求。

这套结构在建模阶段就同步考虑了压铸模具的开模可行性，所有的侧抽芯结构都集中在进气口与操纵臂两个位置，减少了模具的复杂抽芯结构，能够降低模具制造成本与后期的生产维护成本，适合批量压铸生产。各个连接部位的圆角都做了R2以上的过渡处理，避免应力集中，在承受持续振动的工况下不会出现裂纹断裂问题，整体的使用寿命可以满足通用动力500小时以上的运行要求，不需要频繁拆解维护。
