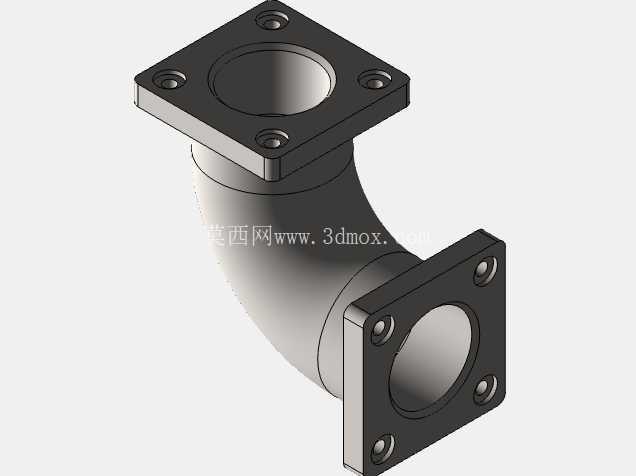

带方形法兰连接结构90度弯管

在流体输送系统的管路布设场景里，受设备安装空间限制、管路走向转折需求，经常需要用到转向连接构件，这款两端带方形安装法兰的90度弯管，就是针对这类刚性管路对接场景设计的连接件。从实际使用场景来看，这类弯管常应用在液压站油路布设、工业通风管道转角对接、小型水处理设备管路转向、空压机气路连接等场景，相比螺纹连接的弯头，法兰式连接的密封可靠性更高，能承受更高的管路压力，同时拆装维护时不需要转动整段管路，只需要拆卸法兰紧固螺栓即可完成构件更换，适合需要定期检修维护的管路节点。

从功能特性上看，这款弯管的两端法兰均为正方形结构，每个法兰面上均匀布置4个安装螺栓孔，孔位采用对称分布设计，安装时不需要刻意区分方向，四个螺栓均匀锁紧后能让法兰面的密封垫片受力均匀，避免局部压合不紧出现渗漏问题。弯管的弯曲段采用平滑圆弧过渡，没有直角转折的突兀结构，流体经过转向位置时的阻力更小，能减少管路内的压力损失，同时避免流体携带的杂质在转角位置沉积堵塞，对于输送带有少量固体颗粒的流体工况也有较好的适应性。弯管的管壁厚度均匀，法兰和弯管主体的衔接位置做了圆弧过渡加强，避免管路承压时在衔接位置出现应力集中导致开裂，能满足中低压管路的长期使用需求。

从设计思路层面拆解，这款弯管在建模时首先确定了两端法兰的中心距，也就是弯管的转弯半径，这个参数直接影响管路的安装占用空间和流体转向的阻力大小，转弯半径过小会导致流体冲蚀管壁加剧，转弯半径过大则会占用过多安装空间，设计时平衡了安装空间限制和流体阻力的需求，选用了适中的弯曲半径。两端法兰的安装面设计为平面结构，使用时可以根据输送介质的特性选配橡胶垫片、金属缠绕垫片等不同材质的密封件，适配不同温度、压力、腐蚀特性的介质输送需求。法兰上的螺栓孔采用通孔设计，安装时螺栓从一侧穿入另一侧锁紧，相比螺纹孔的设计，降低了法兰厚度方向的加工精度要求，也避免了长期使用后螺纹锈蚀导致螺栓无法拆卸的问题。

关于安装边界的尺寸逻辑，方形法兰的外接边长要大于弯管的通径，留出足够的螺栓安装空间，保证螺栓锁紧时有足够的操作空间，螺栓孔的中心圆直径根据管路通径对应的压力等级标准设定，能和同规格的管路法兰、设备接口法兰直接匹配对接，不需要额外加工转接板。弯管的两个法兰端面分别朝向垂直的两个方向，安装时可以根据管路走向选择水平进垂直出、或者垂直进水平出的安装姿态，适配不同的设备布局需求。安装时需要注意法兰面的平行度偏差不能过大，否则会导致密封垫片压合不均出现渗漏，四个螺栓要采用对角分次锁紧的方式，避免单侧受力过大导致法兰变形。另外弯管的弯曲段外侧在流体长期冲蚀下会比内侧磨损更快，在输送含固体颗粒的介质时，可以根据磨损情况定期检查壁厚，及时更换构件避免管路泄漏。这类弯管在三维建模时，通常先绘制两端法兰的草图，拉伸生成法兰实体后，再绘制弯管的中心路径，扫描生成弯管的主体结构，最后对衔接位置做圆角处理，完成螺栓孔的切除，建模过程中需要注意弯管内壁和法兰内孔的同轴度，避免出现台阶影响流体通行。
