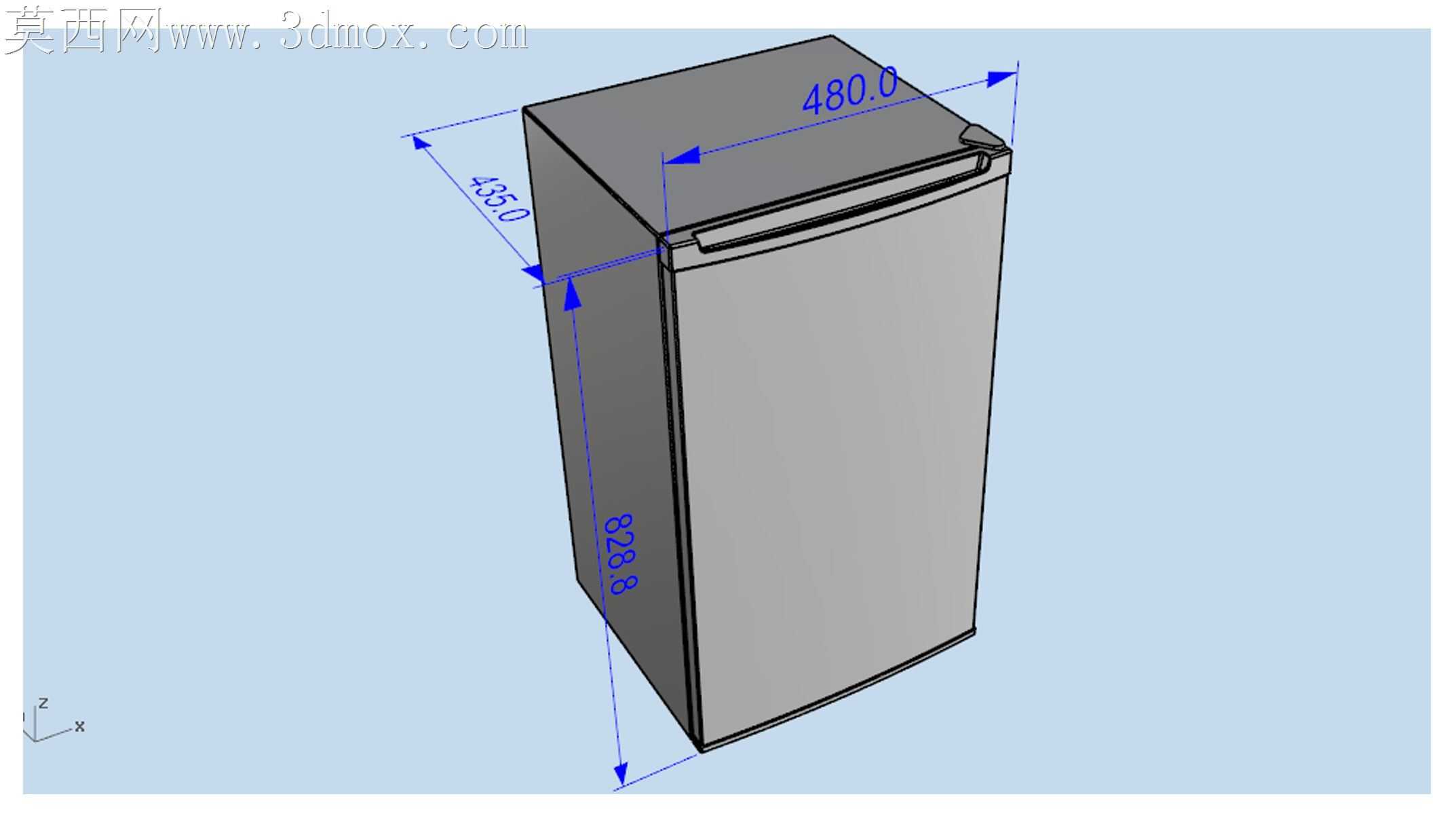

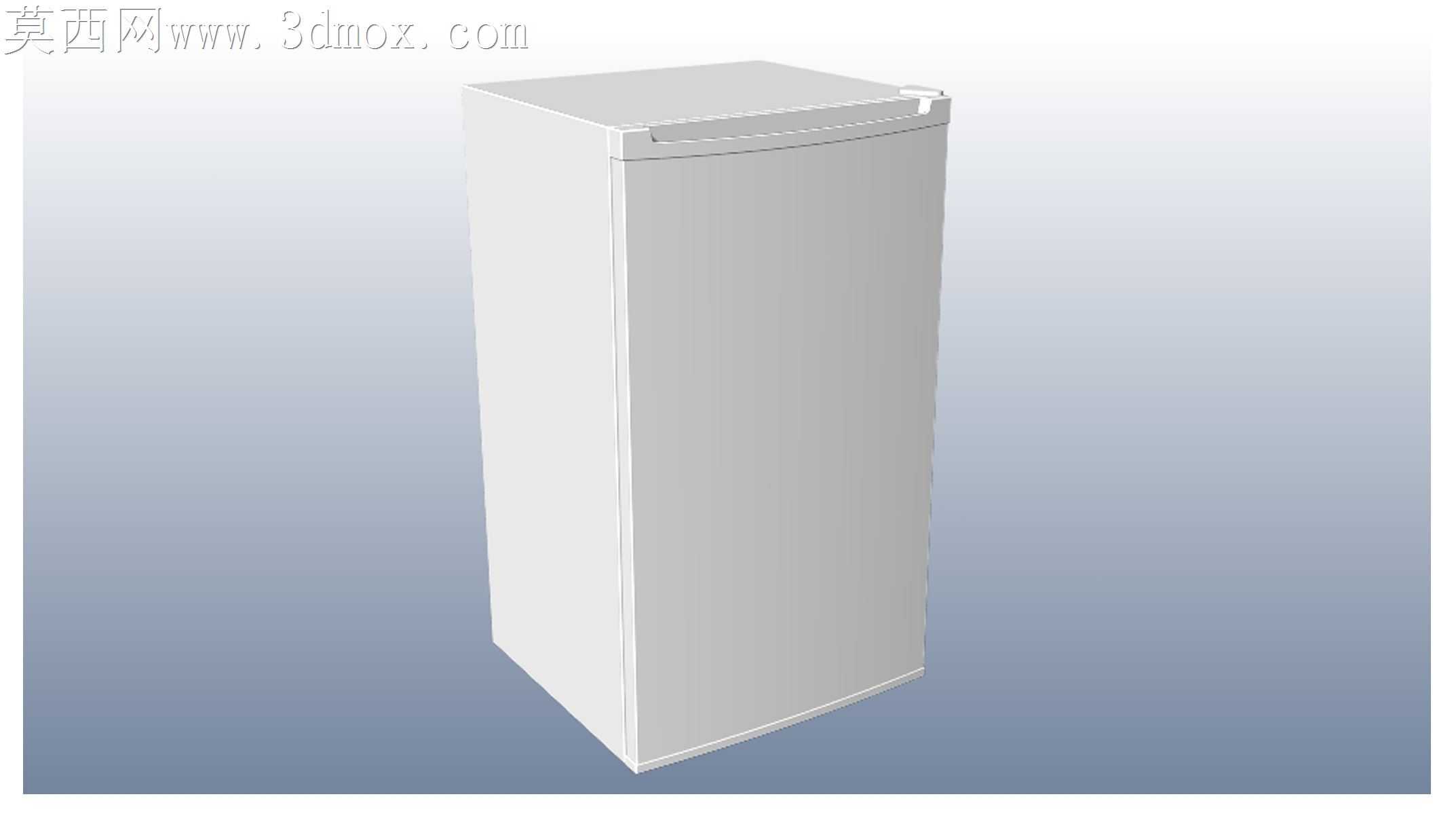

松井单门开启状态家用冷藏冰箱结构设计

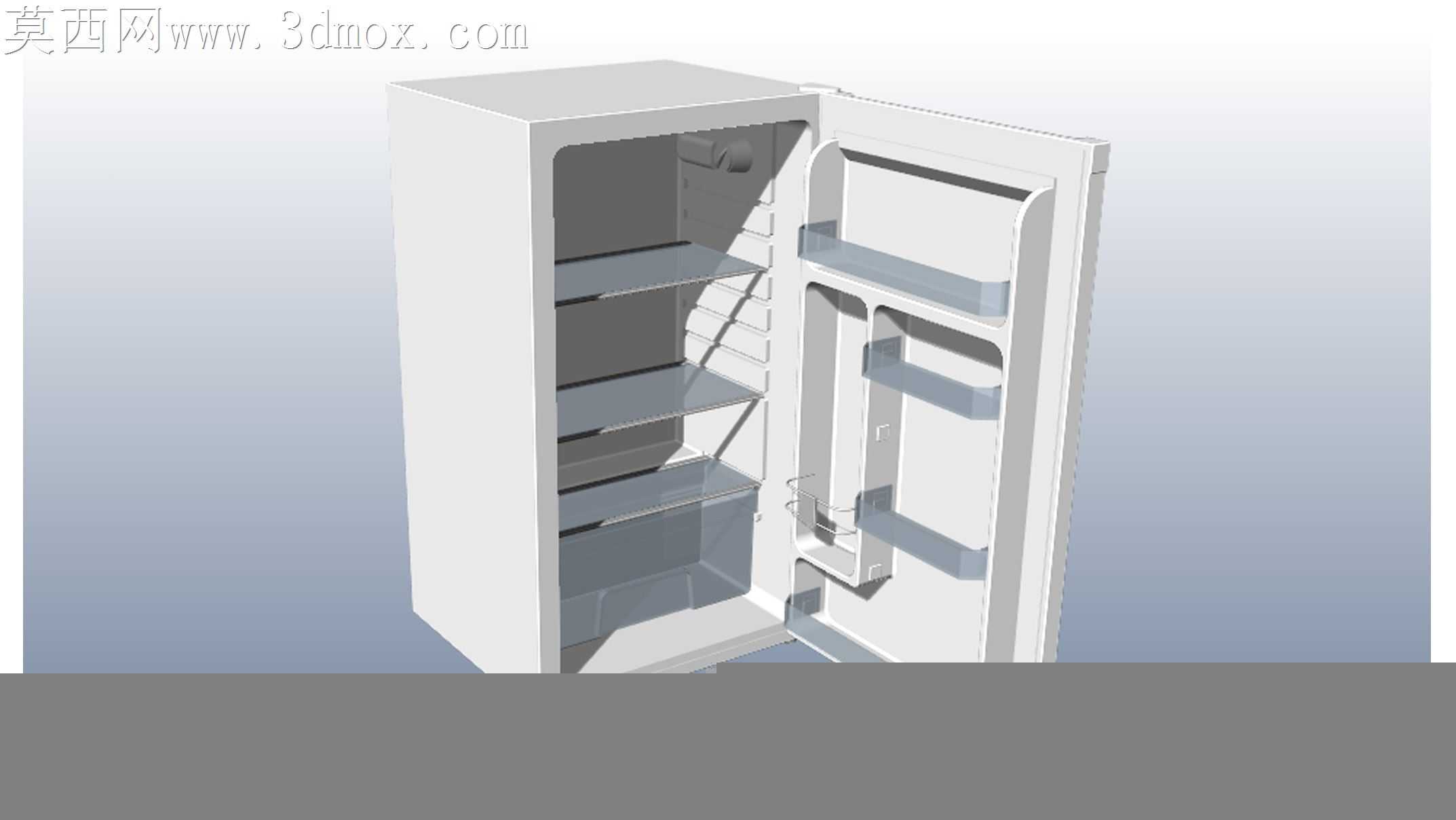

家用冰箱内胆与门体的装配公差一直是小批量试制阶段最容易出问题的环节，门封条的压缩量偏差超过1mm就会出现凝露、漏冷的问题，这款单门冷藏冰箱的三维结构在门铰安装位预留了0.8mm的偏心调节余量，刚好抵消内胆吸塑成型带来的侧壁翘曲变形量，不用在后期装配时反复打磨门铰座。门体内侧的置物搁架采用了倒扣式卡接结构，卡爪的拔模斜度设置为3度，既保证搁架满载瓶装饮品时不会滑脱，又能让用户徒手拆卸清洗时不需要额外工具，卡接位置的加强筋做了圆角过渡，避免长期反复拆装出现应力发白断裂的问题。内胆里的分层搁板支撑筋没有采用通长设计，每隔120mm断开20mm的缺口，既不影响搁板的承重能力，又能让冷气流在箱体内自由循环，不会出现搁板下方温度分层的问题，支撑筋的高度设置为6mm，刚好避开内胆吸塑时容易出现壁厚不均的转角区域，不会因为长期承重出现筋位开裂。门体与箱体的密封面做了1.2mm的内凹台阶，门封条安装后磁条的吸附面完全贴合在台阶平面上，不会因为箱体发泡时的平面度误差出现局部缝隙，门封条的卡槽宽度比门封条安装筋宽0.3mm，装配时不用涂抹润滑脂就能顺利压入，后期更换门封条也不会扯坏卡槽边缘。箱体底部的调节脚安装位做了内嵌式设计，调节脚的螺纹旋合长度设置为15mm，即使地面不平整导致箱体倾斜2度，也能通过调节脚把箱体调至水平，不会出现门体自动开关、压缩机运行噪音偏大的问题。内胆的转角位置全部做了R8的圆角过渡，一方面是吸塑成型时板材拉伸更均匀，不会出现局部壁厚过薄的问题，另一方面用户日常清洁时没有卫生死角，不会在转角位置积存污渍。制冷管路的排布在内胆背部预留了12mm的走管空间，管路与内胆之间预留了3mm的发泡料填充间隙，不会因为管路贴紧内胆导致局部凝露，也不会让发泡料填充不密实出现冷桥问题。
