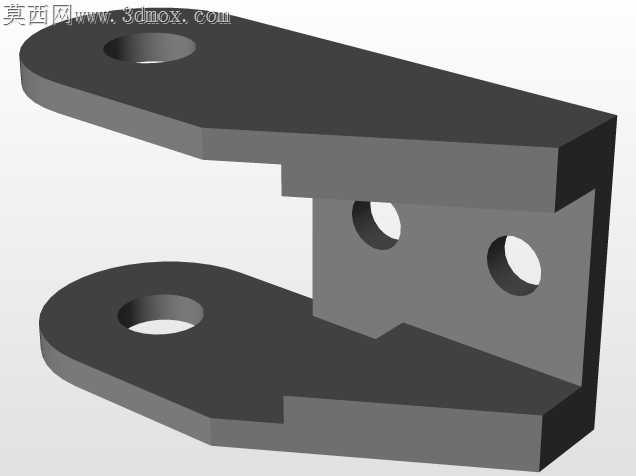

双片夹合式铰接连接固定支架

常规单耳铰接支架在高频往复摆动工况下，很容易出现耳板单侧受力变形、销轴窜动磨损的问题，这款双片夹合式的连接固定结构，正是针对这类现场痛点做的结构适配。上下两片带安装孔的翼板做了不等厚的切边处理，靠近中间夹合立板的位置厚度渐变加厚，避免铣削加工时应力集中在翼板与立板的直角交接处，普通铣床走刀时不用额外做清根工序，就能让翼板与立板的交接圆角自然成型，减少后续钳工打磨的工作量。中间夹合立板上的两个同轴通孔，孔口做了0.2毫米的倒角处理，既可以去除钻孔产生的飞边毛刺，也能在销轴穿入时起到导向作用，不会因为孔口的锐边刮伤销轴表面的防锈镀层，长期户外使用时能降低销轴锈蚀卡滞的概率。上下翼板的安装孔做了沉头设计，沉头深度刚好匹配常用内六角螺栓的头部高度，螺栓锁紧后头部不会突出翼板表面，避免安装时突出的螺栓头和周边相邻构件发生运动干涉。夹合立板与上下翼板的衔接处没有做直角过渡，而是留了自然的圆弧卸荷槽，设备运行时产生的振动传递到支架上，应力会顺着圆弧面分散开，不会在直角处累积出现疲劳裂纹。翼板的外轮廓做了斜切收边，不是规整的矩形结构，既可以减少整体的用料重量，也能避免安装时尖锐的直角边划伤操作人员的手部，装配时不用额外对边角做倒钝处理。两个铰接孔的同轴度公差控制在0.03毫米以内，销轴穿入后不会出现卡滞，两片夹合板的间距比配套铰接耳片的厚度大0.1毫米，预留了足够的装配间隙，摆动时不会因为加工误差出现夹死的情况，同时间隙控制在合理范围内，不会因为间隙过大产生摆动异响。表面做了哑光喷塑处理的预留工艺位，后续做表面处理时不用额外做遮蔽，安装孔和铰接孔的内壁不会被喷塑层覆盖，保证装配尺寸的精度。这类支架常用在需要铰接摆动的设备连接部位，相比单片式的铰接座，夹合式的结构受力更均匀，双向受力时不会出现单侧耳板弯折的情况，能承受更大的径向载荷，长期使用也不容易出现变形失效的问题。
