参数化PVC管路快插连接接头结构

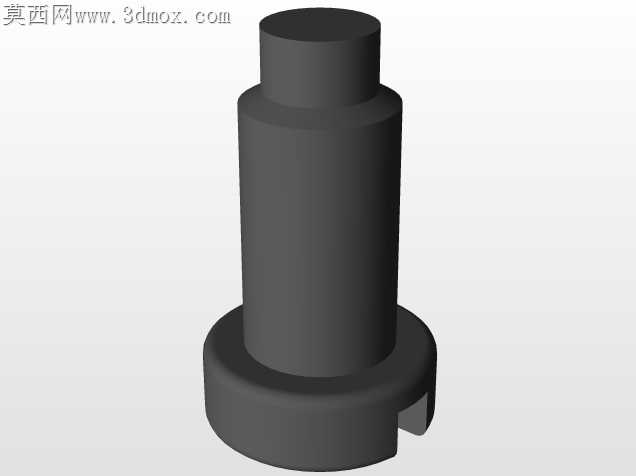

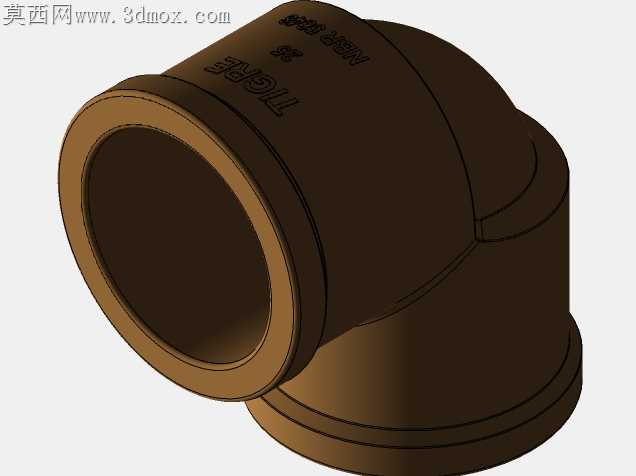

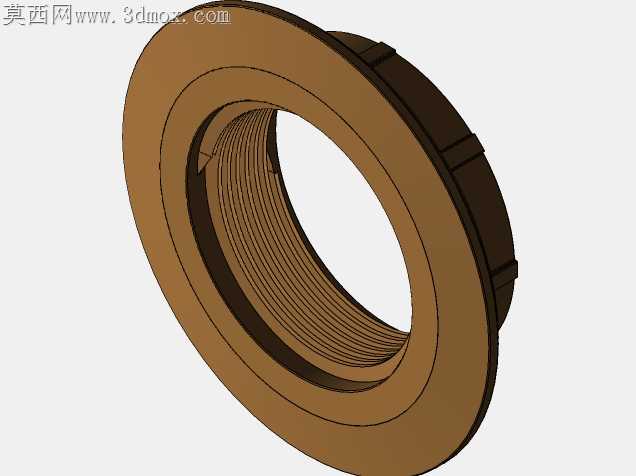

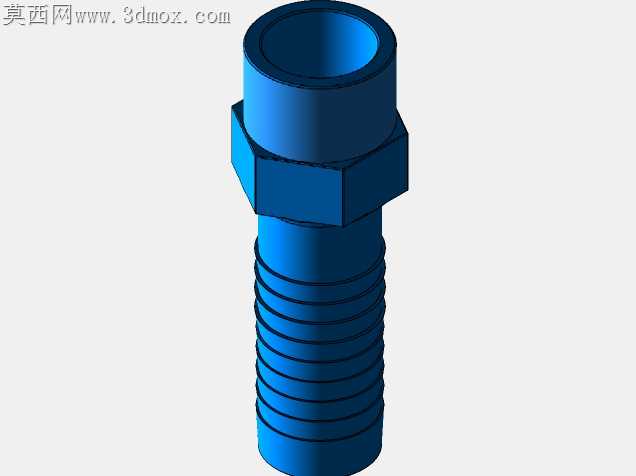

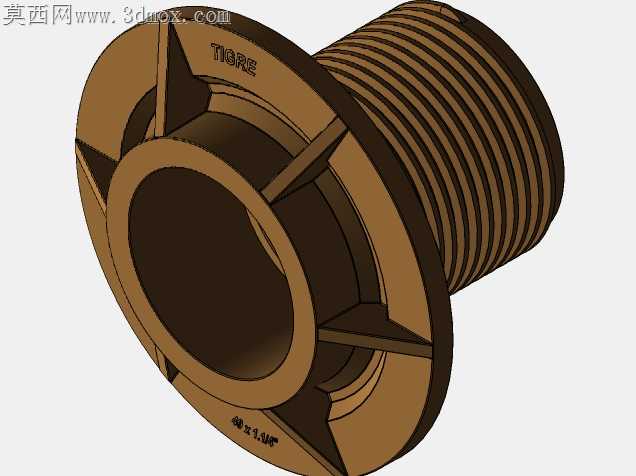

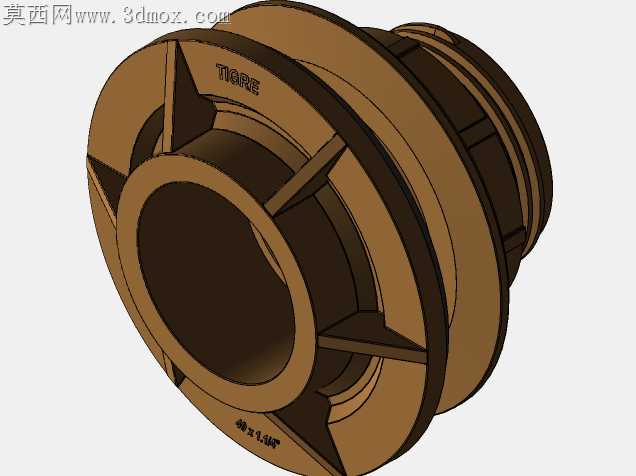

PVC管路现场接驳时最常出现的问题，是插接深度不足导致的承压渗漏，或是公差配合过紧造成的装配应力开裂，这款参数化连接结构在设计时直接对准这类现场加工痛点做了适配调整。底部带侧开槽的法兰式凸缘，没有采用常规整圈加厚的冗余设计，开槽位置刚好对应管路安装时的定位卡点，现场施工时不用额外做标记，凸缘卡到管路端面的限位环时就能确认插接到位，避免人工操作时插接过浅留下渗漏隐患。阶梯式的柱身结构做了0.15mm的锥度微调，不是等直径的直筒设计，插接初期能轻松导入PVC管内壁，推到指定深度后配合面的过盈量刚好达到密封要求，不用额外涂覆粘接剂就能实现临时承压，需要调整管路走向时也能轻松拔出，不会像直筒接头那样硬撬造成管壁开裂。柱身的台阶过渡处没有做尖锐直角，全部倒了R0.8的圆角，一方面是注塑加工时能避免尖角处的应力集中，减少冷却收缩时的凹痕缺陷，另一方面装配时不会刮伤PVC管的内壁密封层，长期通水使用时不会因为内壁划痕滋生杂物堵塞管路。底部凸缘的厚度做了针对性减薄优化，没有照搬金属接头的厚度参数，毕竟PVC材质的刚性远低于金属，过厚的凸缘在拧紧管卡时容易出现应力断裂，减薄后的凸缘能产生微量弹性形变，刚好贴合管卡的压紧面，密封压力分布更均匀，不会出现局部压溃的问题。侧开槽的宽度控制在3mm，既满足安装时的形变让位需求，又不会因为开槽过宽降低接头整体的结构强度，带压通水时开槽处的形变量控制在安全范围内，不会出现鼓胀渗漏的情况。不同管径的适配只需要调整参数表内的柱身直径、凸缘尺寸几个核心参数，不用重新绘制整体结构，能快速衍生出适配不同规格PVC管路的接头型号，小批量加工时不用反复开模，大幅降低非标管路施工的配件成本。
