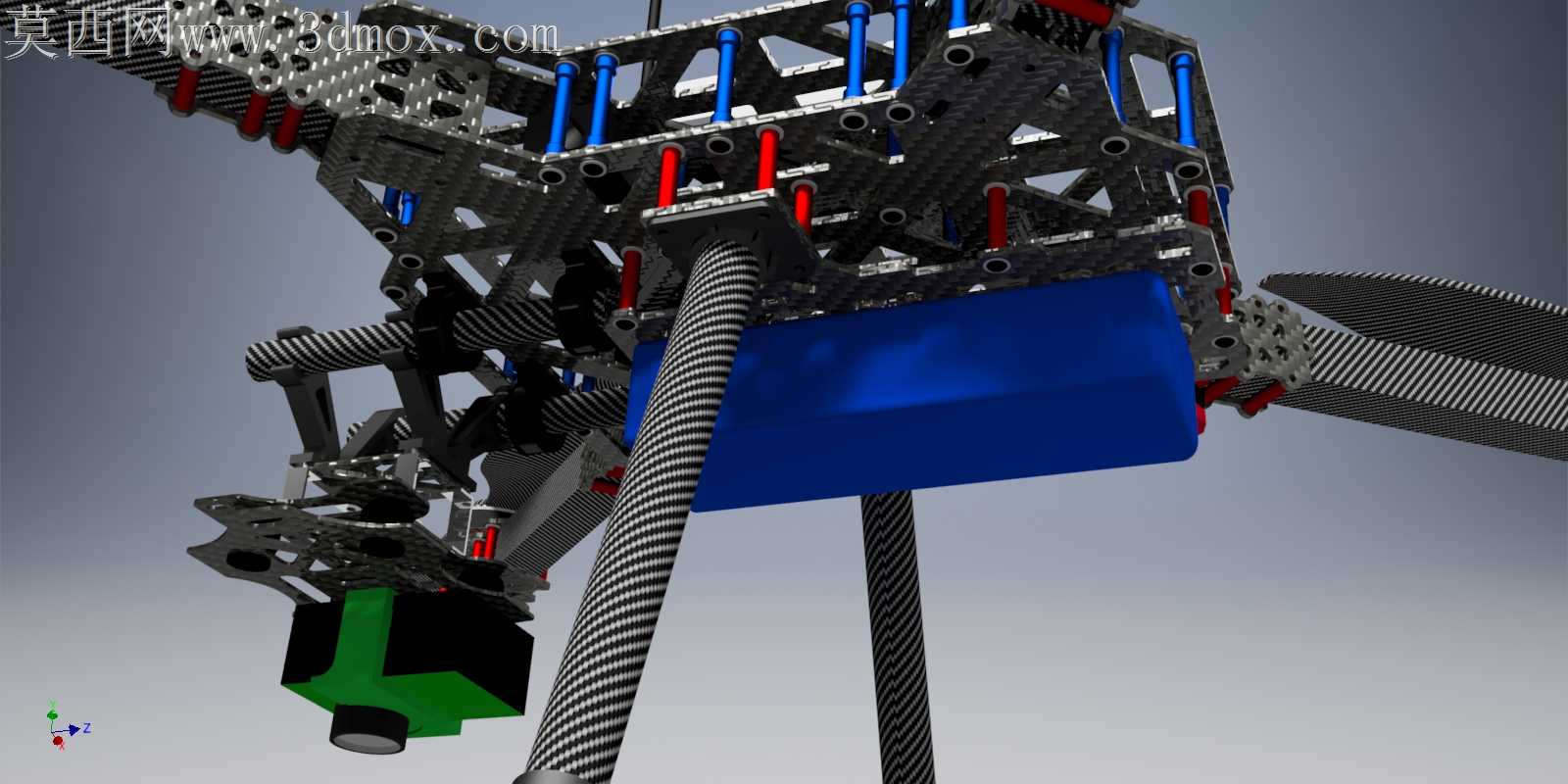

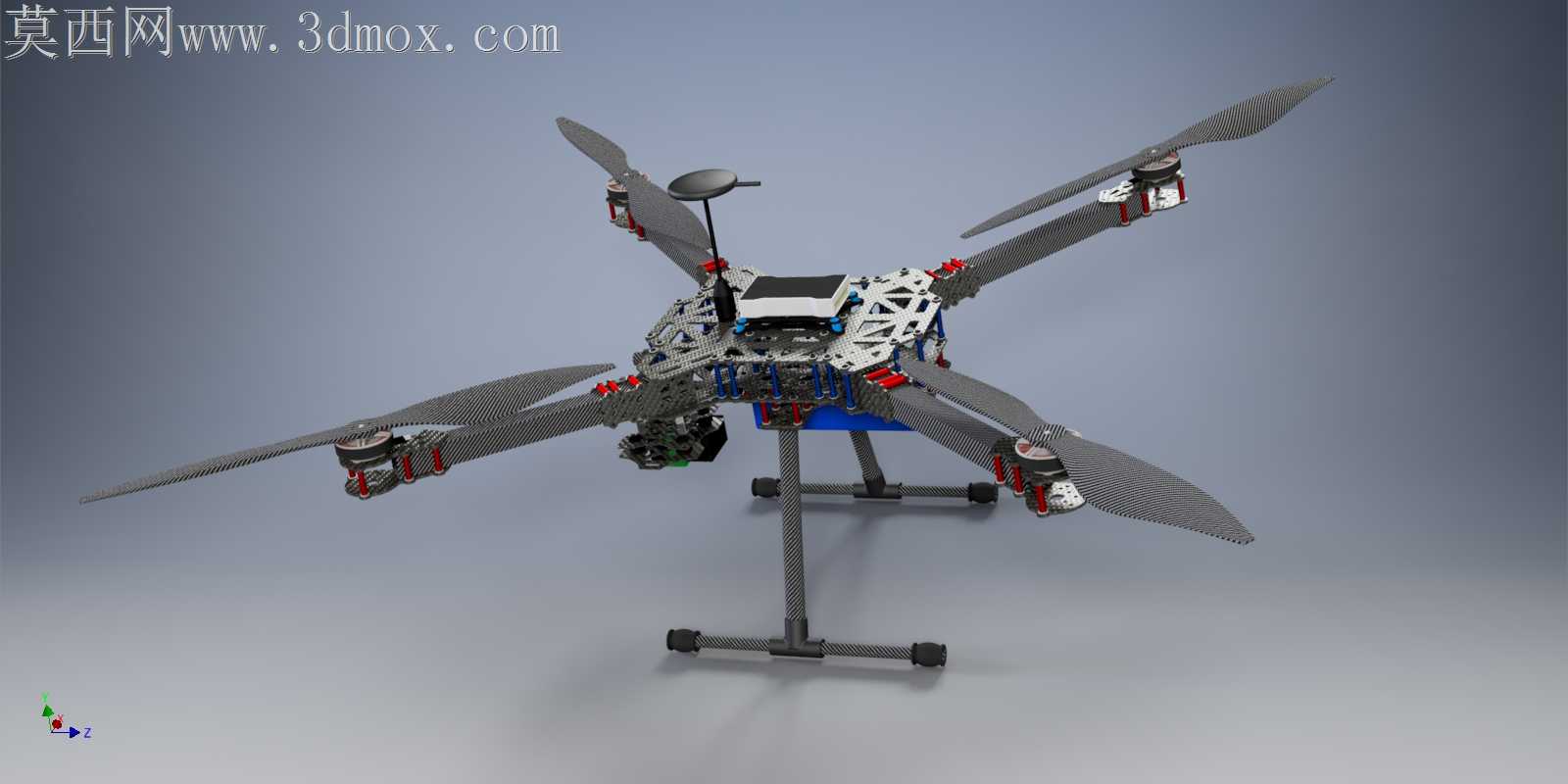

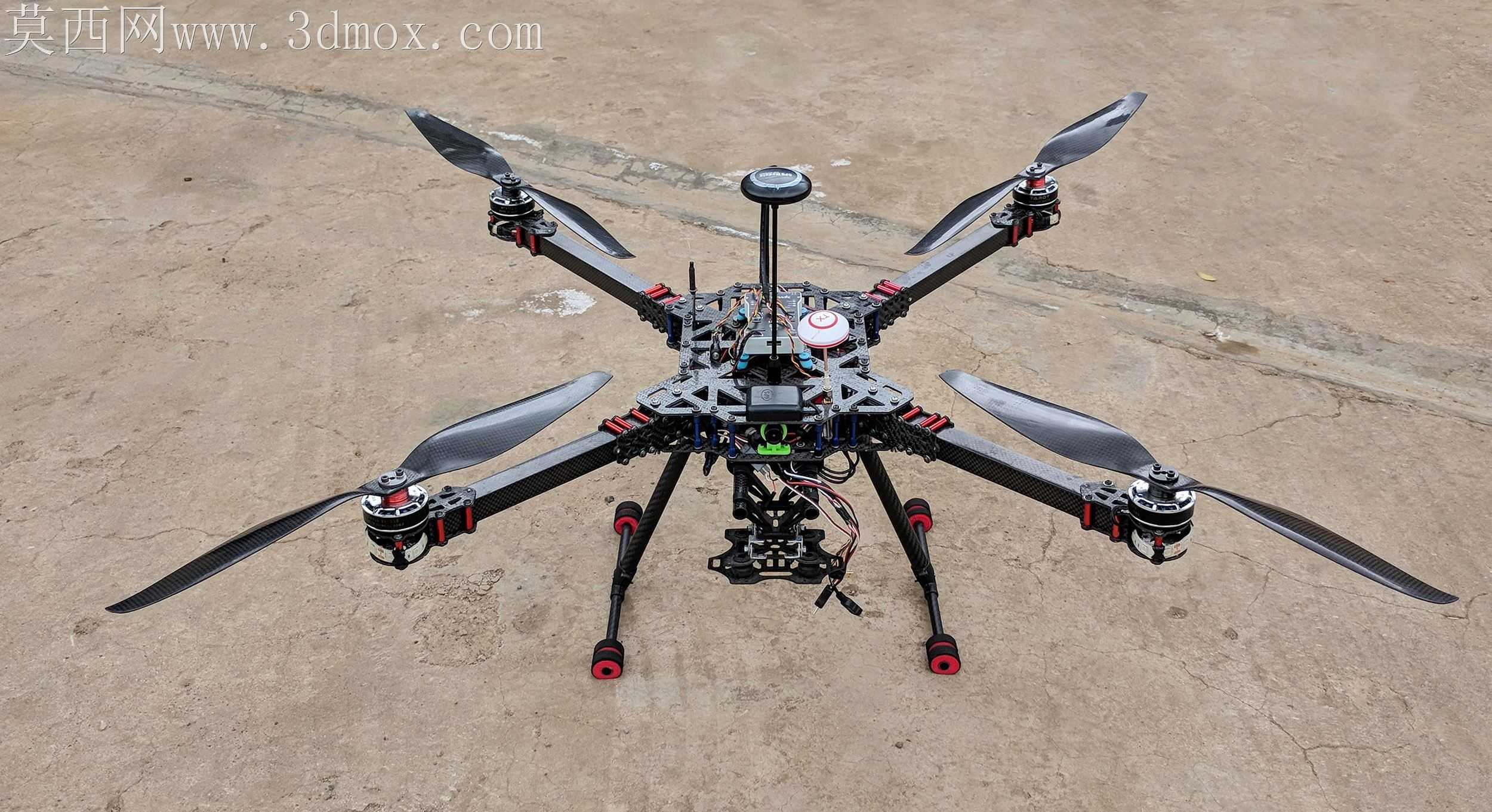

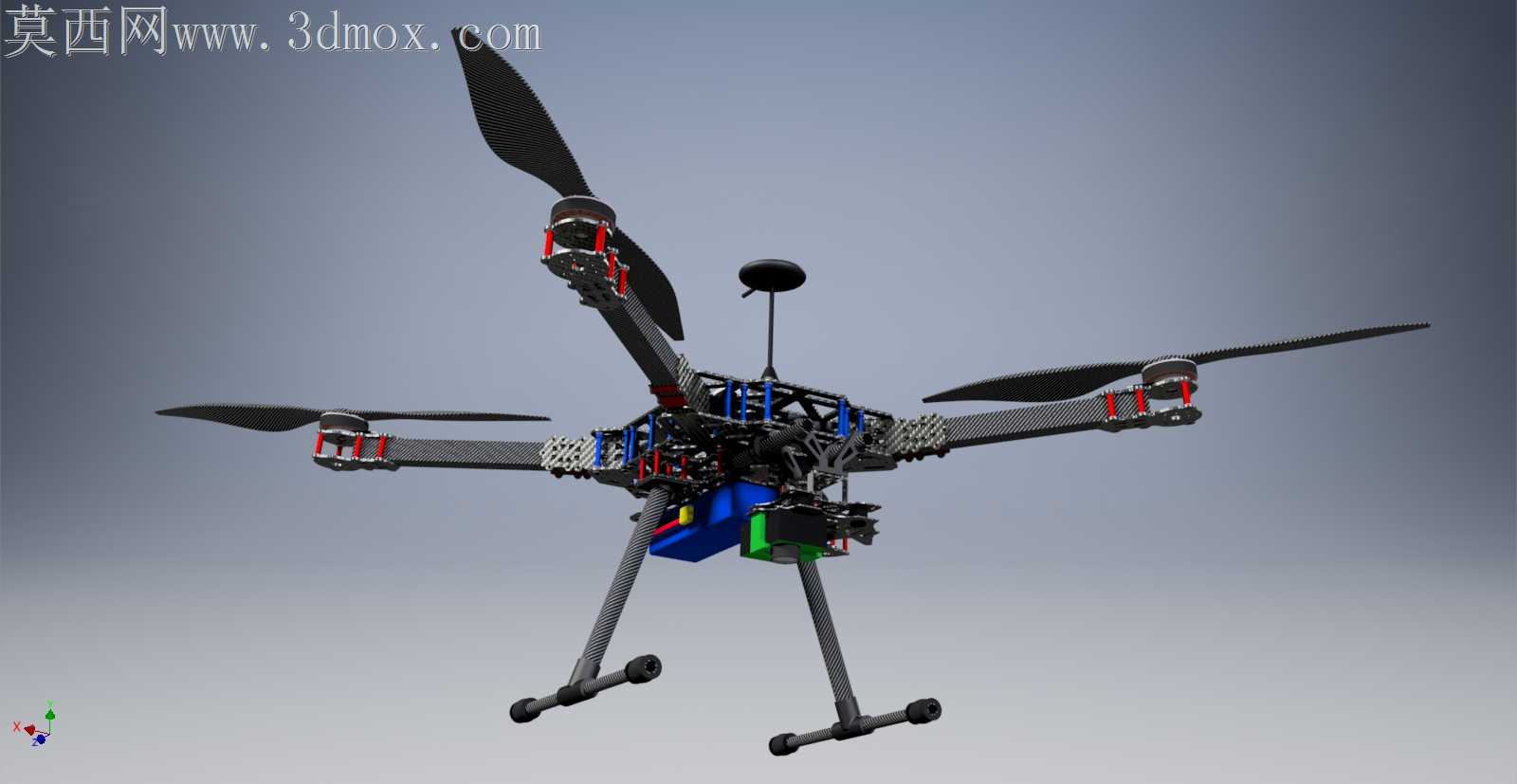

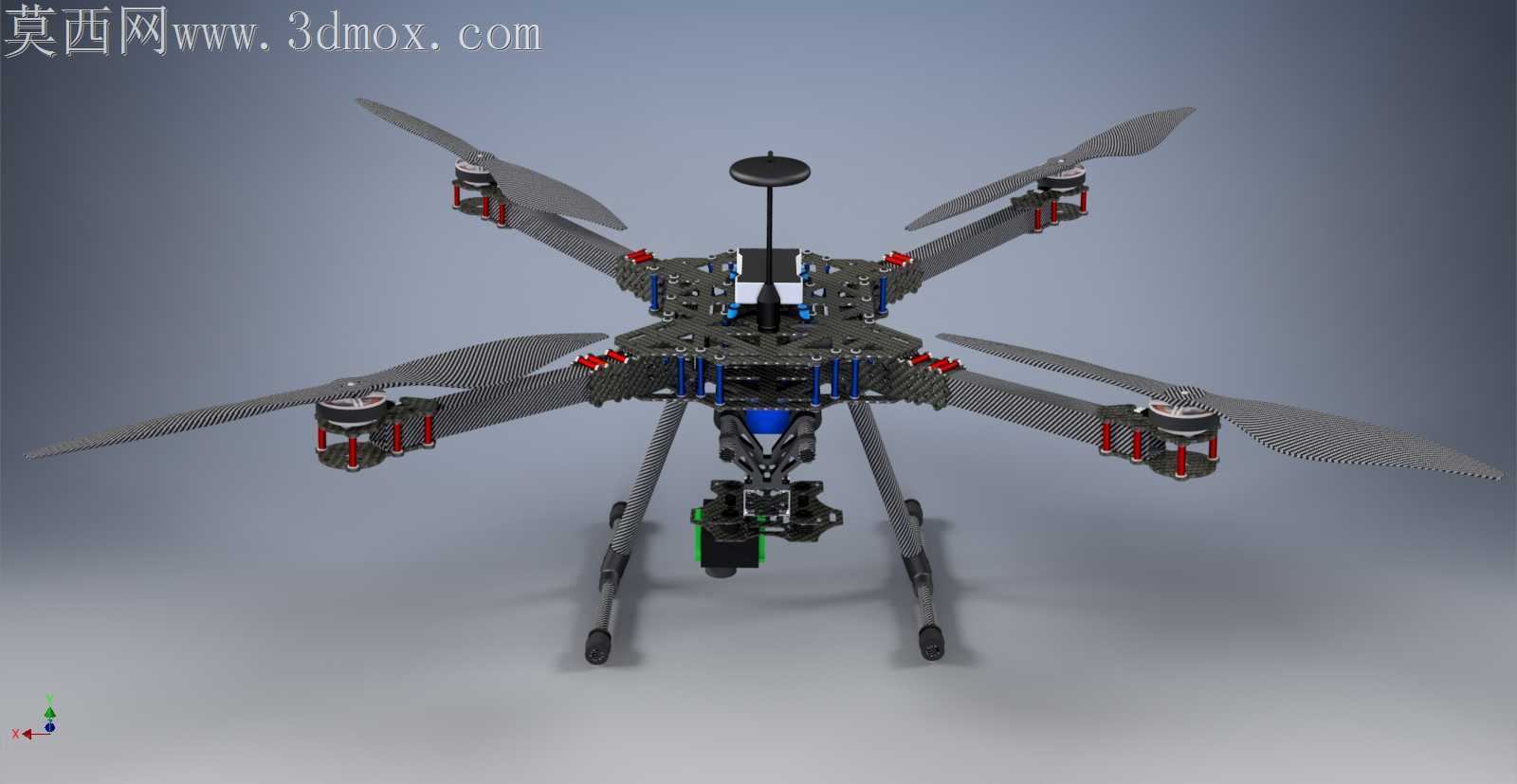

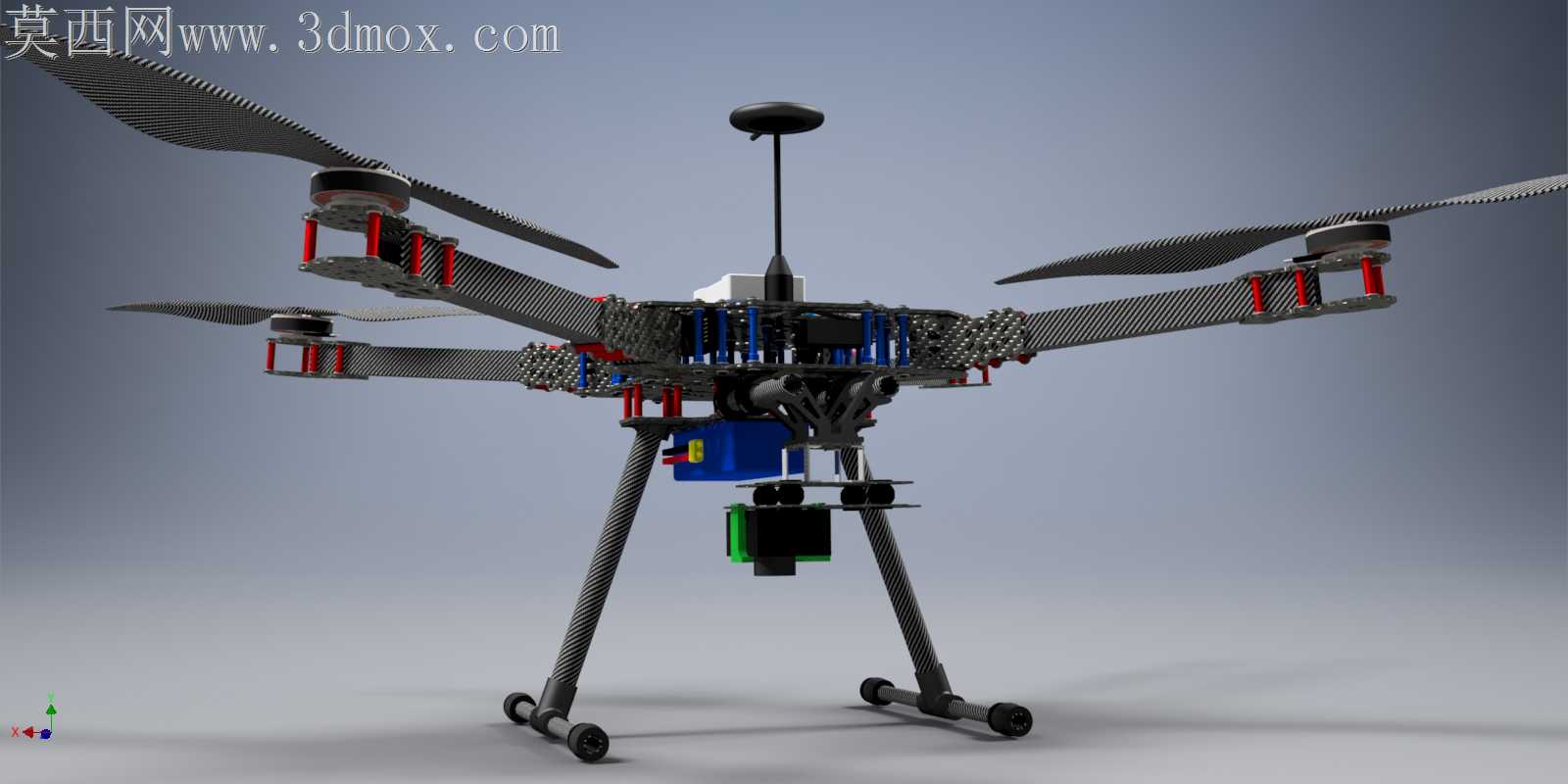

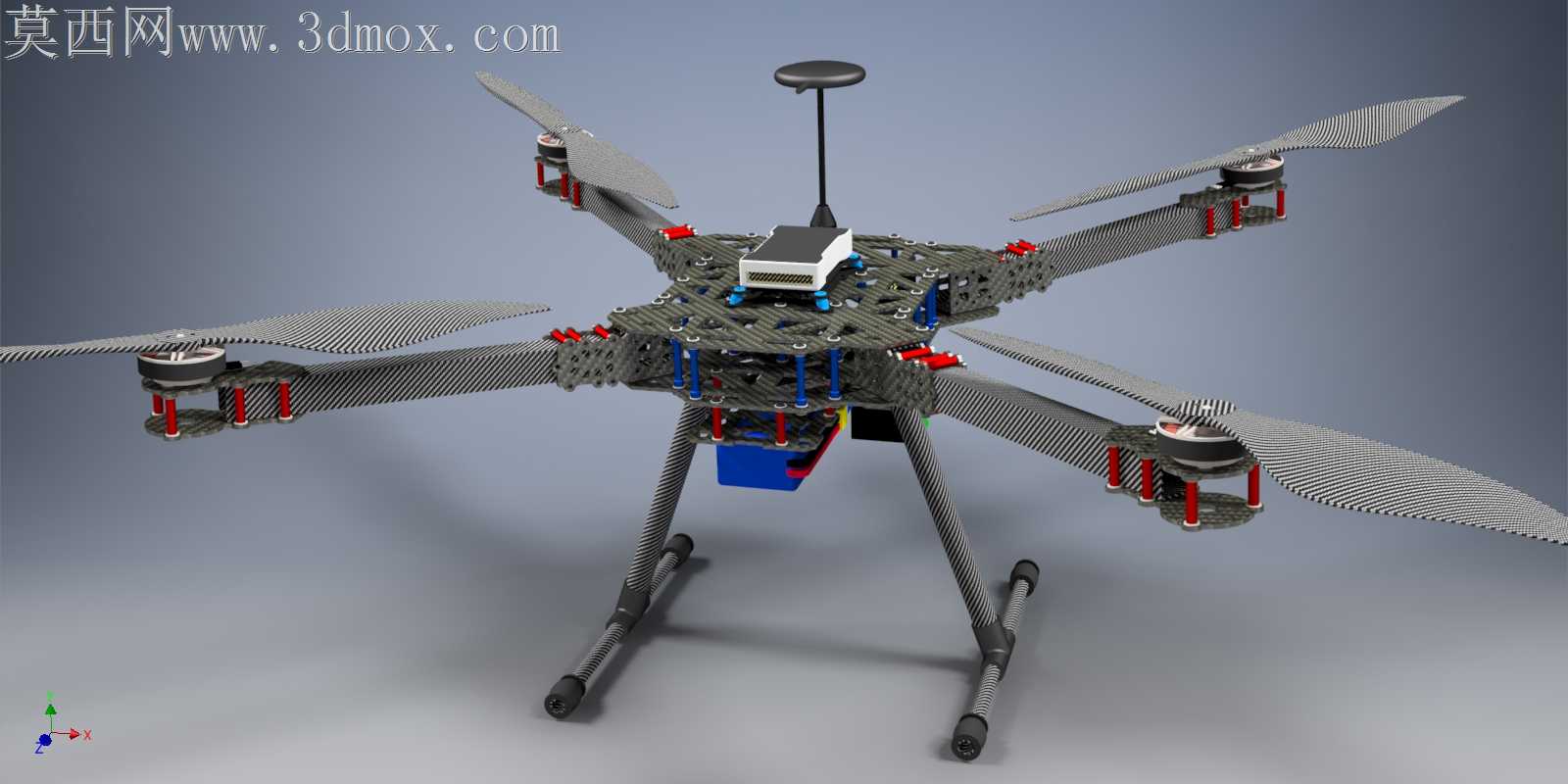

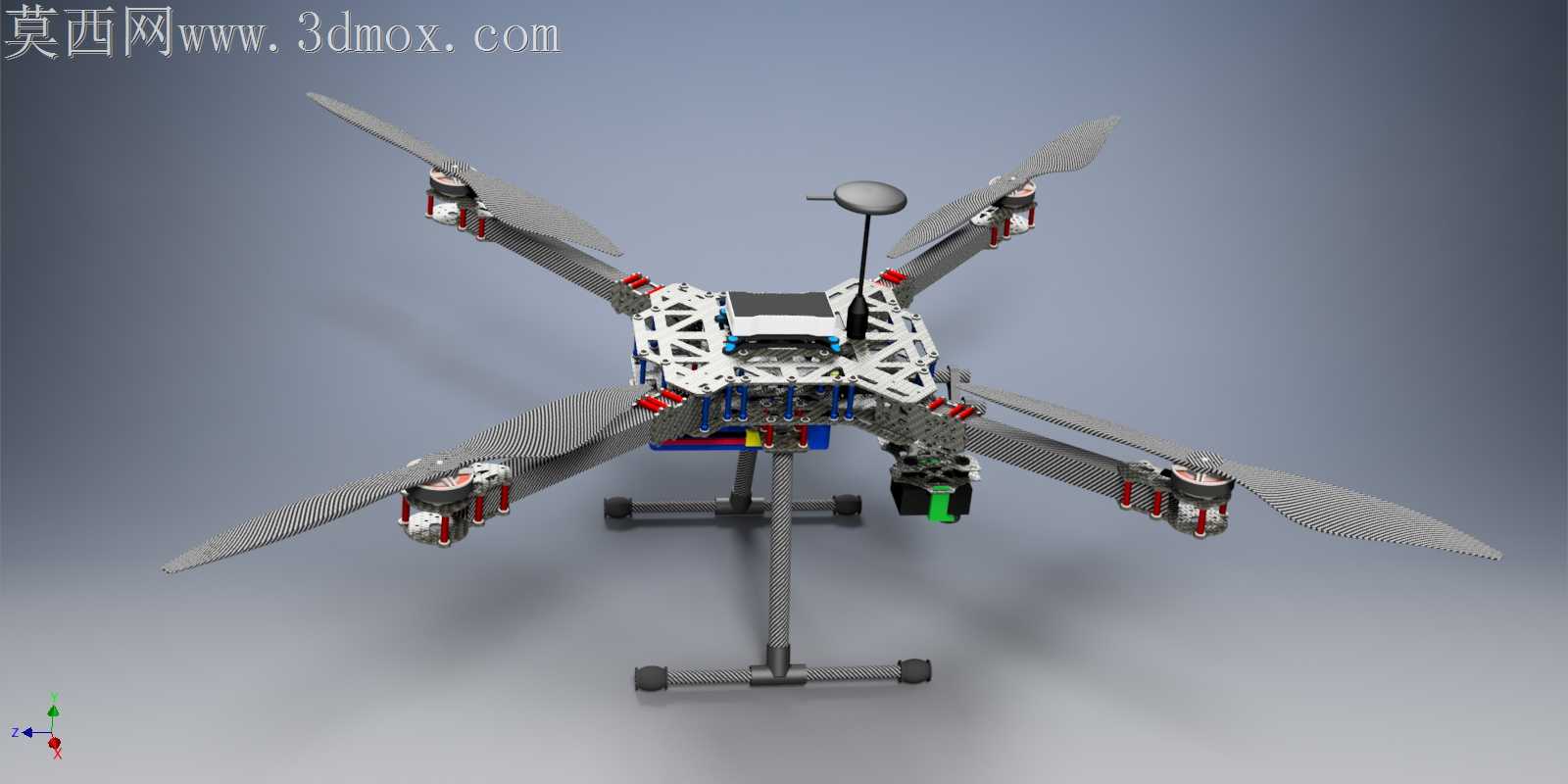

750mm轴距折叠式四旋翼飞行载具结构设计

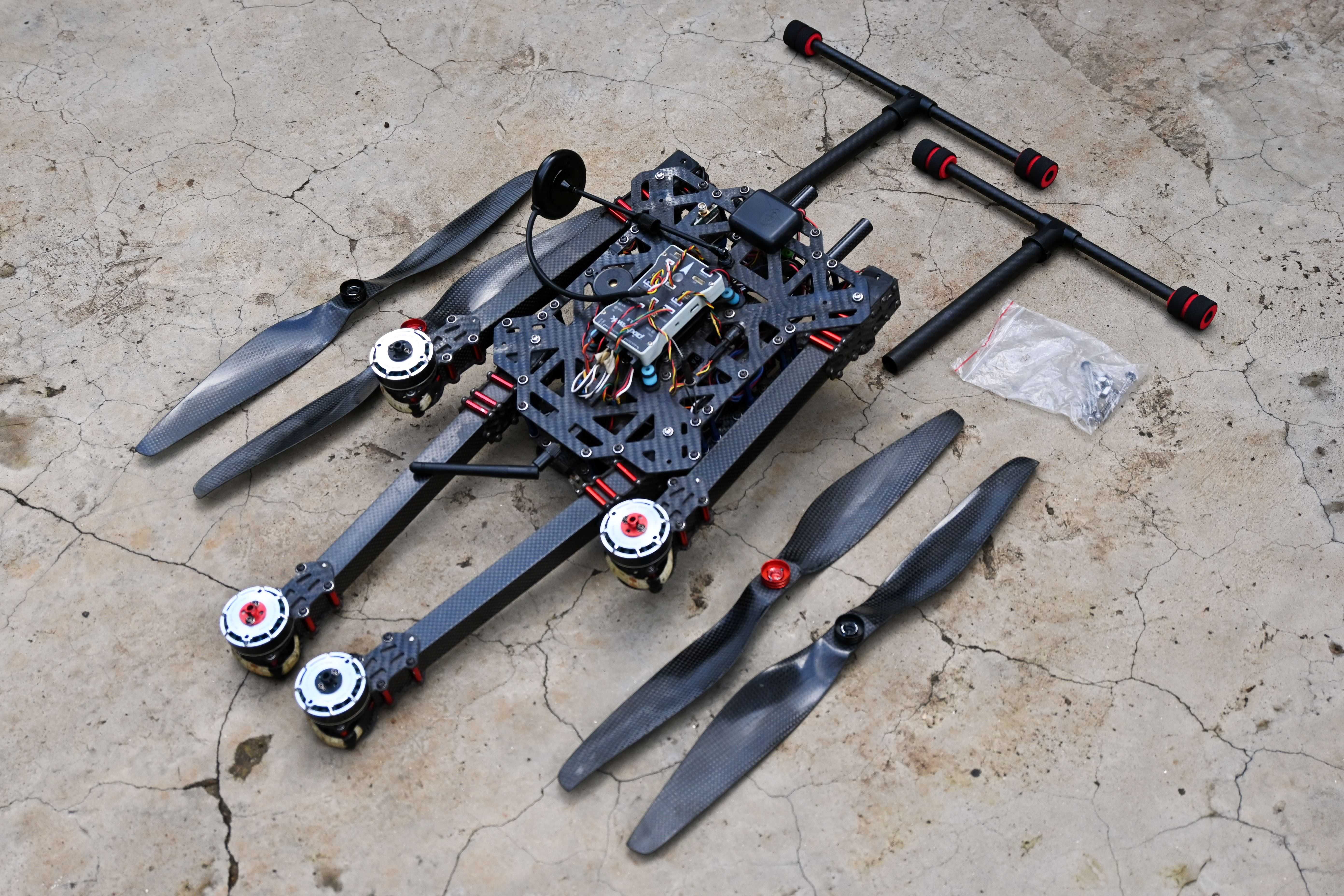

多旋翼飞行载具在户外作业场景里，最容易被忽略的加工适配痛点集中在机臂折叠关节的抗扭冗余与快拆结构的公差匹配上，常规一体成型机臂虽然结构刚性充足，但收纳运输时的空间占用率居高不下，外出作业携带多组备用机臂时极易因磕碰导致碳管端部劈裂。这款四旋翼载具选用方管截面的机臂搭配5度二面体倾角设计，从加工源头规避圆管机臂夹装时容易出现的周向转动隐患，方管的平面定位特性让夹座的铣削加工无需额外做周向防转卡槽，仅靠两个贴合面就能传递电机运转时的反扭矩，加工时只需保证夹座内孔的平面度在0.05mm以内，就能避免飞行时机臂出现微幅转动导致的动力轴线偏移。碳纤维与铝合金的组合搭配没有盲目追求全碳结构的轻量化，机臂夹座、电机安装座这些受力集中的部位选用6061铝合金做阳极氧化处理，既保留碳管的高比强度优势，又避免全碳结构在螺丝锁紧位置容易出现的层间撕裂问题。电池安装座设计在机身底部带后倾角度，这个角度并非随意设定，加工时要保证安装座的倾斜角度与整机重心后移量匹配，让大载重飞行时电池的重量不会导致整机重心过度靠前，减少飞控的姿态修正补偿量，降低悬停时的动力损耗。摄像头安装位前置，搭配间距55mm的12mm碳纤管做减震支架，加工碳管时要注意端部的切口平整度，切口毛刺会导致减震球安装时出现偏斜，飞行时容易引入高频振动影响成像清晰度。机臂向后折叠的结构用40mm规格螺丝搭配蝶形螺母锁紧，这里的装配公差要控制在0.1mm以内，间隙过大会导致折叠关节出现旷量，飞行时机臂高频震颤影响飞行稳定性，间隙过小则会导致折叠操作卡顿，外场作业时无法快速完成机臂展开收纳。起落架采用碳管加塑胶脚座的组合，脚座的弧度设计在加工时要保证触地时的受力方向沿碳管轴向传递，避免硬着陆时碳管受径向冲击力出现断裂。整机的螺丝孔位排布特意避开碳板的纤维层受力薄弱区，从最外侧孔位开始转动锁紧的顺序，能让碳板受力均匀，不会出现局部锁紧力过大导致的碳板翘曲变形，每一处结构细节都对应外场作业时的实际工况需求，没有多余的装饰性设计。
