SunnyskyV4006无人机无刷电机结构设计

这款无刷电机的三维结构还原，核心面向小型多旋翼无人机的动力系统选型与DIY组装场景，在航模动力组件、小型航拍无人机、穿越机改装领域都有明确的适配空间。从实际使用场景来看，这类外转子无刷电机是小型旋翼无人机的核心动力输出部件，直接承担螺旋桨驱动、飞行姿态调整的动力输出任务，相比同规格有刷电机，它没有碳刷磨损结构，运转时的电磁干扰更低，连续运转寿命更长，能够适配长时间户外飞行的工况需求。

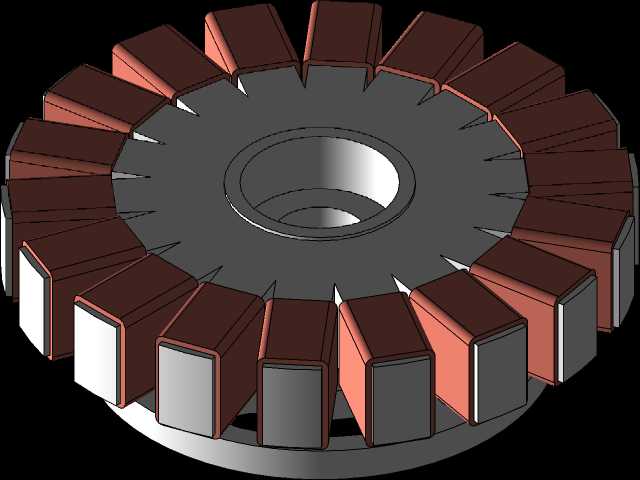

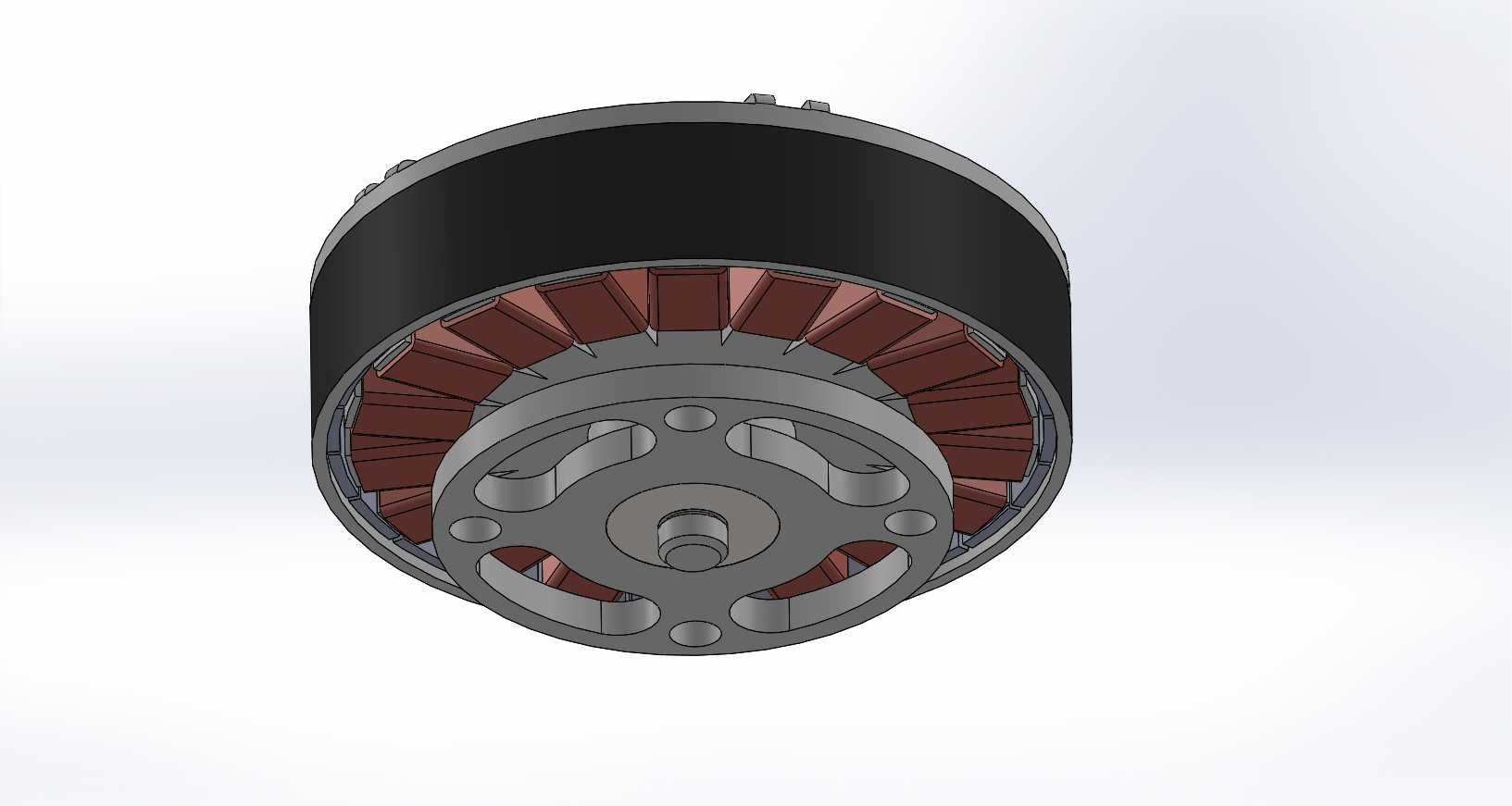

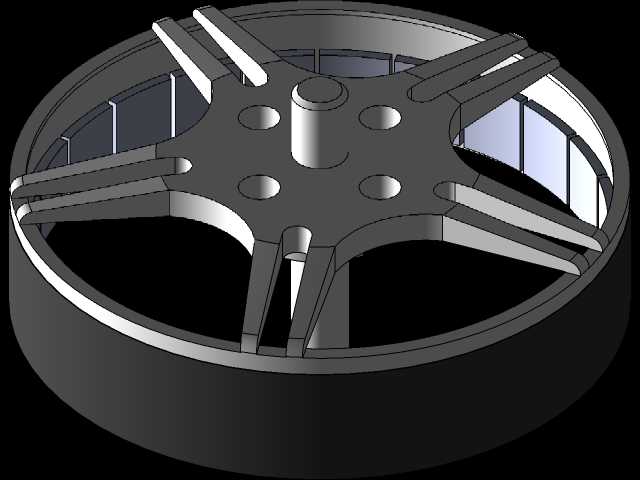

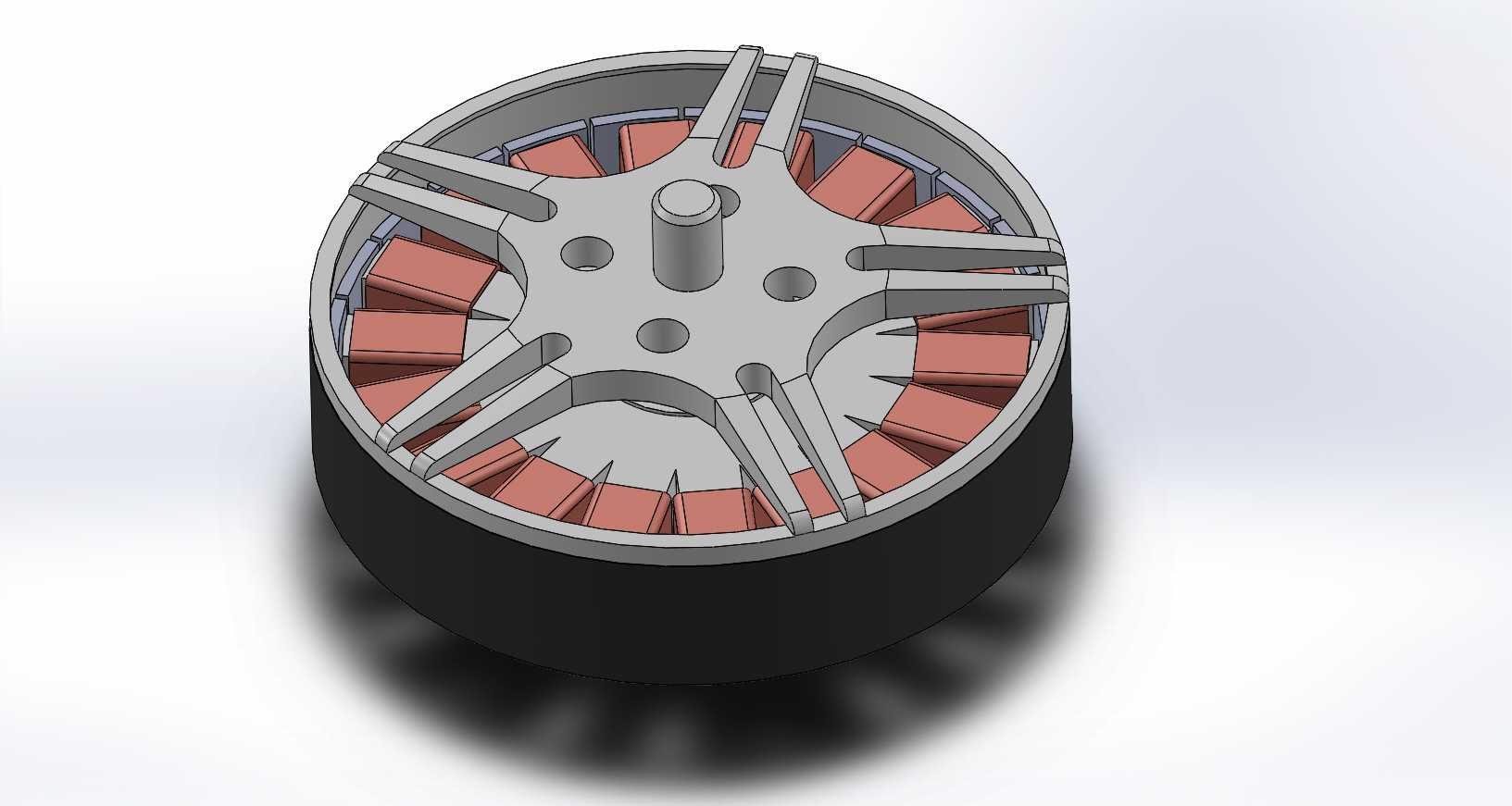

从结构设计思路来看，模型完整还原了外转子式无刷电机的核心组成：外侧带安装辐条的旋转端盖直接集成了螺旋桨安装位，中心凸台是桨叶定位基准，端盖上分布的多个通孔既承担转子减重作用，也能在高速旋转时引导气流穿过定子绕组区域，带走线圈通电产生的热量，避免长时间大油门工况下绕组过热退磁。内侧的定子部分还原了多槽矽钢片叠压结构与绕组排布，定子与中心固定轴的配合位做了精准的尺寸还原，安装时中心轴穿过机臂固定座，靠端盖压紧即可完成锁止，不需要额外设计复杂的转接结构。

在安装边界与尺寸适配层面，模型保留了所有关键配合尺寸：转子端盖的辐条安装孔位间距匹配主流10寸到13寸螺旋桨的安装孔距，中心定位轴的直径适配市面上通用的无人机机臂电机安装座孔径，定子绕组的径向尺寸与转子磁钢的气隙间隙做了精准还原，能够直接用于动力系统的干涉校验——在做无人机整机结构设计时，可以直接导入该模型核对电机与机臂、电调、桨叶的装配间隙，避免出现安装时的尺寸冲突。

从功能特性的还原度来看，模型区分了转子磁钢、定子绕组、固定端盖、中心转轴等不同材质的部件结构，能够直观展示无刷电机的动力传递路径：电调输出的三相交流电通入定子绕组后产生旋转磁场，驱动外侧带永磁体的转子端盖旋转，直接带动安装在端盖上的螺旋桨产生升力。端盖上的辐条式结构除了安装固定桨叶，还能在电机发生碰撞时率先溃缩吸能，避免冲击力直接传递到定子与中心轴，保护内部绕组与轴承结构，降低炸机后的维修成本。这类结构的无刷电机因为转子在外，转动惯量更大，飞行时的动力输出更平顺，搭配合适的电调参数，能够实现精准的转速控制，满足航拍无人机悬停时的动力稳定性需求，也能适配穿越机高速机动时的快速油门响应要求。
