四旋翼多用途无人直升机结构设计

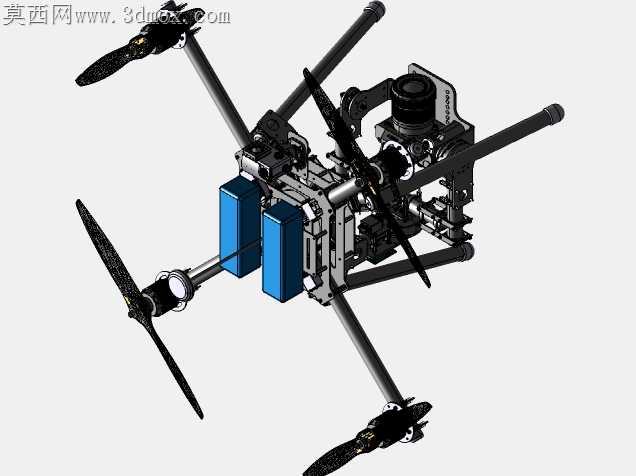

这款四旋翼无人直升机的三维结构设计，主要面向低空航拍、轻型物资短途投送、近距环境巡检等民用作业场景，也可适配航模爱好者的DIY改装需求，在农林植保小范围作业、电力线路近距巡查、户外应急场景空中探查等场景中都能发挥作用。整机采用X型四轴布局作为核心结构框架，机架主体选用四芯碳纤维片材加工成型，搭配25毫米直径碳纤维吊杆与同规格塑料吊杆夹头完成机架拼接，在保证整体结构强度的前提下，尽可能降低整机自重，提升飞行时的载荷冗余与续航表现。动力系统的安装位预留了适配3515-400规格无刷电机的安装接口，可兼容同安装尺寸的同级别动力电机，电调安装位可适配40A规格无刷电调，满足大拉力输出时的电流承载需求，螺旋桨适配16寸规格正反桨，搭配N型支柱完成桨位固定，保证动力输出的稳定性。机身上部预留了三节25C放电倍率锂电池的安装舱位，可适配6S 5000mAh规格的锂聚合物电池，电池舱设置了卡位固定结构，避免飞行过程中电池移位影响整机重心。机身中部设置了三轴万向节安装位，可适配32位万向节控制器，能够挂载轻量化的航拍相机、检测传感器等任务载荷，万向节的减震结构预留了标准安装孔位，可有效过滤飞行过程中的机体震动，保证载荷工作的稳定性。整机的安装边界充分考虑了日常收纳与运输需求，机臂与主体机架的连接位置设置了快拆结构，无需复杂工具即可完成机臂的拆卸与组装，拆卸后整机可收纳进常规尺寸的户外背包中，方便外场作业携带。起落架采用轻量化高强度结构设计，预留了足够的离地间隙，既可以保证起降过程中机身与地面载荷的安全距离，也不会额外增加过多的飞行风阻。整机的走线槽全部隐藏在碳纤维吊杆内部，既可以避免飞行过程中线材外露产生的风阻，也能减少线材被螺旋桨剐蹭的安全隐患，所有电子设备的安装位都预留了散热间隙，保证长时间飞行时设备的工作温度处于合理区间。
