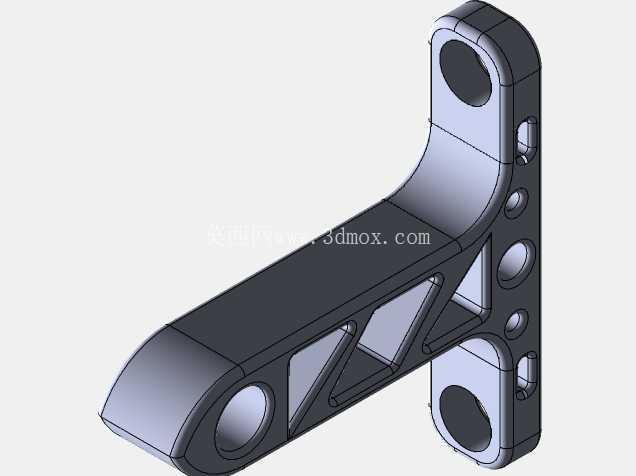

大负载航拍无人机L型压铸支撑支架

在民用航拍、物流配送类无人机的结构设计中，支撑支架作为连接机臂与机身、挂载任务载荷的核心受力构件，其结构合理性直接决定整机的飞行稳定性与负载冗余度。这款L型支撑支架采用压铸工艺成型，针对32磅以上的负载需求做了定向结构优化，适配中型多旋翼无人机的机臂连接场景，可在户外复杂气象条件下长期承受交变载荷冲击，避免飞行过程中出现结构共振、连接松脱等风险。

从实际使用场景来看，这类支架主要承担两个方向的受力：一是垂直方向的载荷传递，将机臂升力、挂载设备的重力均匀传导至机身主框架；二是水平方向的扭矩抵消，应对无人机急转、侧飞、起降阶段的侧向冲击力，因此结构设计上没有采用等截面实心构型，而是在L型弯折的内侧设置了三角形加强筋，筋板的厚度根据应力云图的分布做了渐变处理，弯折应力集中区的筋板厚度比非受力区厚2mm，既避免了应力集中导致的结构断裂，又尽可能控制了构件自身重量，符合无人机结构设计“克克计较”的减重要求。

支架的两个连接端分别设置了同轴定位孔，孔径公差控制在H7级，可与标准规格的碳纤维机臂、机身铝管实现间隙配合，安装时只需穿入锁紧销即可完成定位，不需要额外做配钻加工，大幅提升外场维护的拆装效率。连接端的侧面还预留了多个不同直径的辅助安装孔，可根据实际挂载需求固定走线卡扣、图传天线支架、减震球底座等附属配件，不需要在主结构上二次打孔破坏受力完整性。

从安装边界来看，支架的L型弯折角度为90度，两个连接臂的长度比例经过飞行姿态仿真验证，安装后不会遮挡螺旋桨的下洗气流，也不会与相邻机臂的运动空间产生干涉。构件的外边缘全部做了R2圆角处理，既避免压铸成型后的锐边划伤操作人员，也能减少飞行过程中的空气阻力，降低不必要的动力损耗。支架的表面没有多余的装饰性结构，所有几何特征都服务于受力与安装需求，压铸成型后仅需做去毛刺、表面阳极氧化处理即可投入使用，适合批量生产配套。

在结构强度验证阶段，这类支架需要通过1.5倍额定负载的静载测试、连续20小时的振动疲劳测试，以及-20℃到60℃的温度循环测试，确保在高海拔、低温、高湿度等不同作业环境下都不会出现结构变形、裂纹等问题。相较于传统的机加工支架，压铸成型的支架内部组织更致密，抗疲劳性能更优，单件生产成本也更低，能够满足消费级、行业级无人机的批量配套需求。实际装机测试时，该支架搭配减震橡胶垫使用，可有效过滤电机运转产生的高频振动，避免振动传递至机身影响航拍画面的清晰度，也能降低振动对飞控传感器的干扰，提升整机的飞行控制精度。
