新加坡航空涂装民航客机涡扇引擎

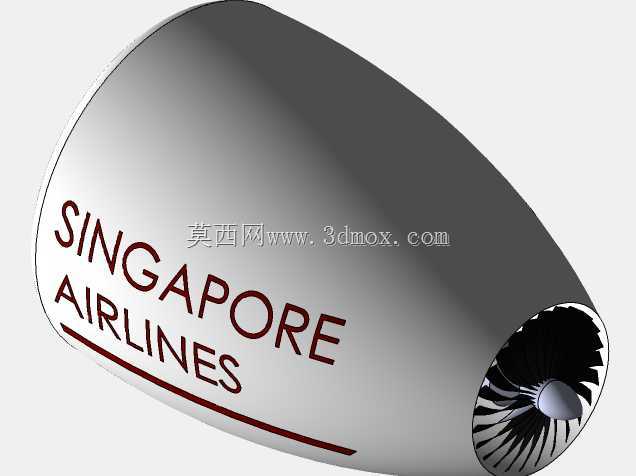

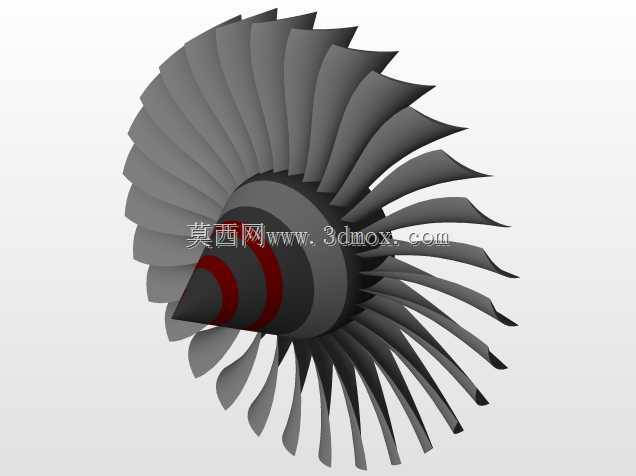

这款涡扇喷气引擎的三维建模，核心围绕民航干线客机的动力单元实际应用场景搭建，日常作业中这类引擎承担着万米高空巡航阶段的推力输出、低速起降阶段的大推力响应需求，同时要适配不同航司的涂装标识安装位、机翼挂架的对接边界，建模过程中特意还原了真实航司的外涵道壳体涂装布局，对应实际运维中地勤人员快速识别引擎所属运营方的需求。从设计思路来看，建模没有采用简化的壳体拉伸方案，而是通过多组三维草图交叉约束，先搭建出进气道唇口的椭圆曲面基准，再顺着气流走向延伸出外涵道的变径壳体，进气端的圆滑过渡曲面严格匹配真实引擎的进气效率要求，避免曲面突变带来的气流分离问题，尾端的风扇叶片组单独做了阵列约束，每片叶片的扭转角度、叶根与轮毂的对接圆角都做了细节还原，对应实际结构中叶片高速旋转时的应力释放需求。安装边界层面，建模预留了引擎与机翼挂架对接的安装座基准面，外涵道壳体的外径尺寸、引擎整体轴向长度都参考窄体客机常用引擎的实际尺寸比例设置，壳体表面的涂装标识位置避开了日常维护中需要频繁拆装的检查口盖区域，对应航线维护时无需反复铲除重涂标识的实际需求。功能特性上，模型还原了涡扇引擎外涵道与内涵道的分层结构，进气道唇口的防冰区域边界、尾喷口的收敛段轮廓都做了对应呈现，可用于航空类教学演示、民航类科普展项的动力单元配套建模，也能作为航模设计时的动力舱外形参考，建模过程中用到的大量三维草图交叉建模方法，也适合作为曲面建模练习的参考案例，帮助从业者掌握变径回转类曲面的约束搭建逻辑，避免曲面建模中出现的曲率不连续、接缝错位等常见问题。
