台式电脑主机CPU散热轴流风扇结构

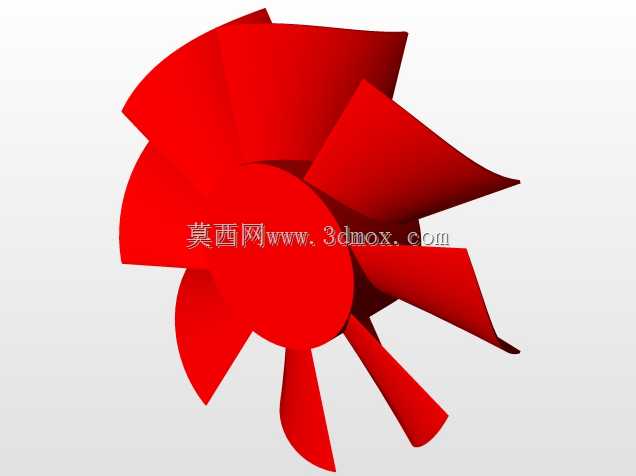

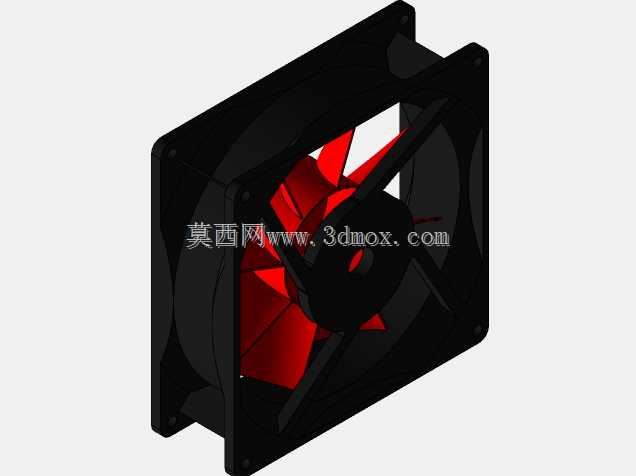

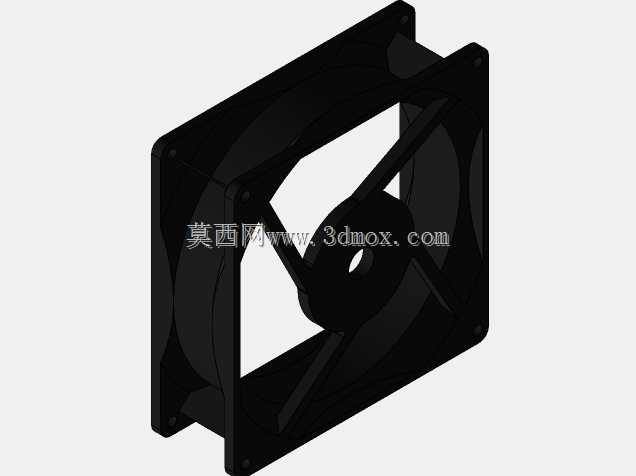

在台式计算机硬件散热体系里，这类轴流结构的风冷风扇是CPU散热模块的核心组成部件，主要承担将CPU工作时产生的热量通过强制对流快速带出散热鳍片区域的作用，避免处理器因积热出现降频、运行不稳定甚至硬件损坏的问题，广泛应用于台式主机、工控机、小型服务器等需要主动风冷散热的计算设备场景。从结构设计来看，这款风扇采用标准方形外框设计，外框四个角预留了统一规格的安装孔位，适配主流塔式CPU散热器、下压式散热器以及机箱辅助散热位的安装尺寸，安装时可通过橡胶减震钉或者自攻螺丝完成固定，外框的边框做了等厚加强处理，能够避免风扇高速运转时产生框体共振，降低运行过程中的异音传递。扇叶部分采用七叶红色曲面叶型设计，叶型的切入角与出风角经过气流优化，在相同转速下能够获得更高的风压与风量表现，同时叶根位置做了圆弧过渡处理，减少气流在叶根处的紊流损失，扇叶中心的轮毂位置集成了转子固定结构，与外框中心的轴承位配合，保证扇叶转动时的同轴度，降低长期运转的轴承磨损。设计过程中首先要匹配CPU散热的实际风量需求，根据常规桌面级处理器的TDP功耗范围，确定风扇的额定转速区间与风量风压参数，再反向推导扇叶的弦长、扭角以及叶数配置，外框的尺寸边界严格遵循通用PC硬件的安装规范，确保可以兼容市面上绝大多数的CPU散热器扣具与机箱安装位，外框的进风侧做了导风圆角设计，能够减少进风时的风阻，提升进气效率，出风侧则做了平直切边，让吹出的气流能够更集中地导向散热鳍片区域，避免气流扩散导致的散热效率下降。在实际选型应用中，这类风扇可以根据使用场景搭配不同转速的电机，追求静音效果的使用场景可以选择低转速版本，搭配大面积散热鳍片满足低功耗处理器的散热需求，追求高散热性能的场景可以选择高转速版本，满足超频状态下处理器的大热量排出需求，风扇的供电接口采用标准的主板风扇插针定义，支持转速检测与调速功能，能够根据处理器的实时温度动态调整风扇转速，平衡散热效果与运行噪音之间的关系。从结构建模的角度来看，这款模型完整还原了风扇外框、扇叶、轮毂的全部结构细节，安装孔位的位置、扇叶的曲面造型、外框的加强筋结构都按照实际量产产品的尺寸进行绘制，能够用于散热结构设计教学、PC硬件组装模拟、风冷散热性能仿真分析等场景，建模过程中对扇叶的曲面做了连续顺滑处理，保证后续做仿真分析时网格划分的质量，外框的安装孔位做了沉台设计，还原实际安装时螺丝头的容纳空间，避免安装后螺丝突出影响风扇与散热器的贴合度。
