CFD流体仿真测试用翼型结构设计

在航空航天、流体机械研发领域，翼型作为核心气动承载结构，其外形参数直接决定了整体设备的升阻特性、流场分布表现，是各类飞行器、风力透平、流体输送设备研发过程中必须经过多轮仿真验证的基础部件。本次设计的翼型结构，主要面向CFD流体仿真测试场景，可作为翼型参数迭代验证的基准样本，适配不同工况下的气动性能评估需求，帮助研发人员快速完成不同翼型曲率、弦长、厚度分布方案的性能对比。

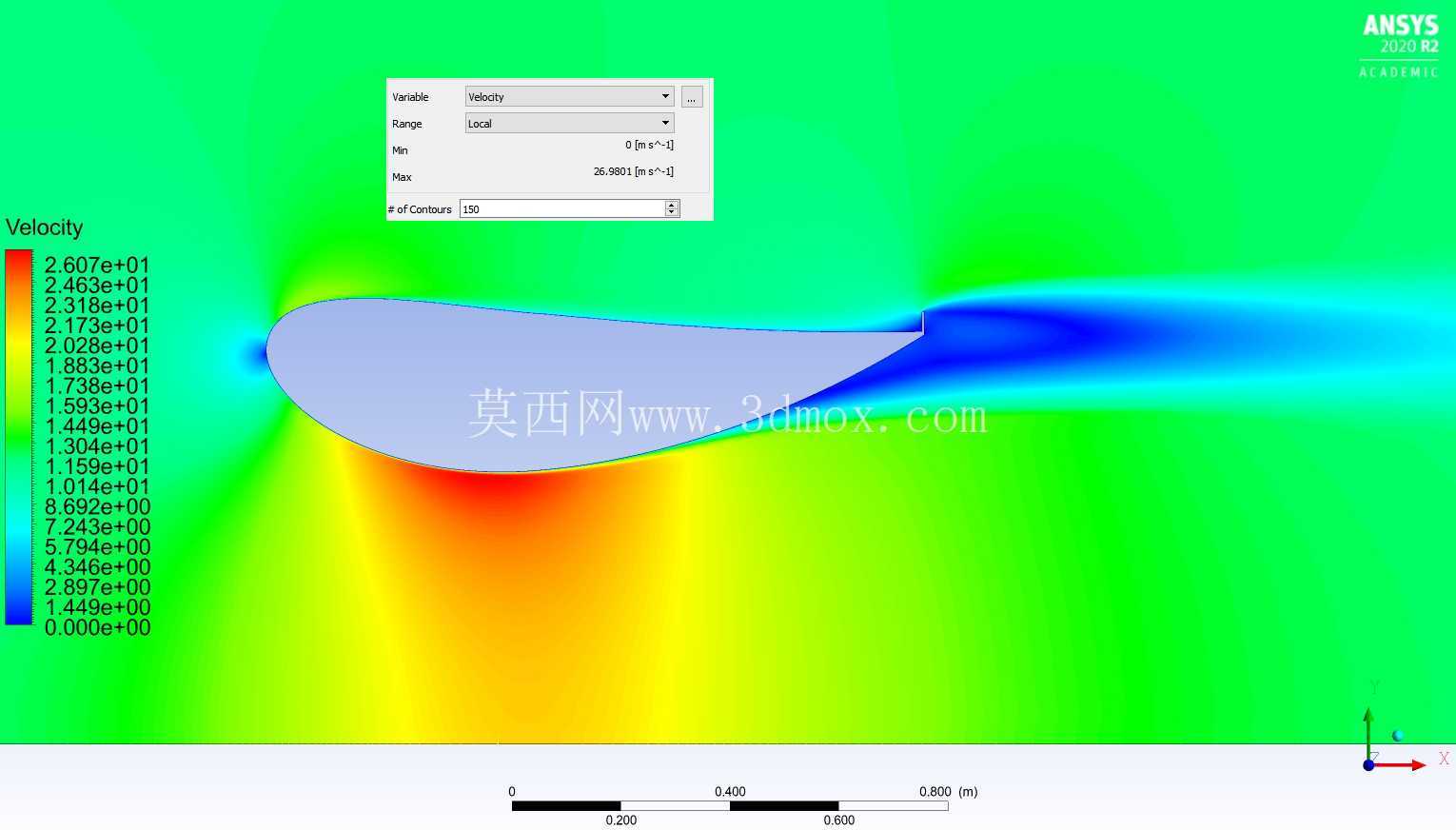

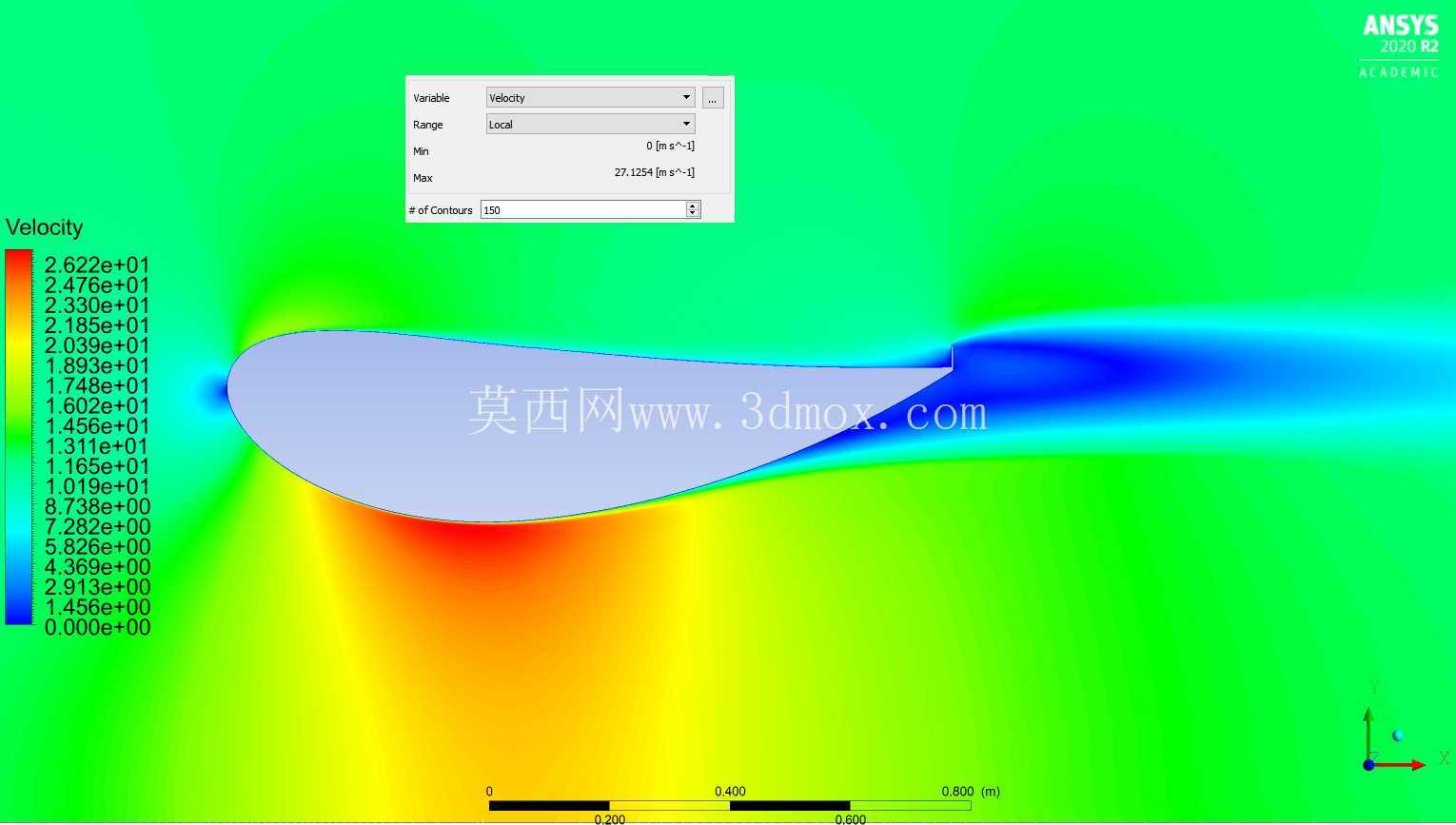

从实际应用场景来看，这类翼型测试样本可覆盖低速飞行器翼型选型、小型风力发电机叶片截面优化、轴流风机叶片翼型验证等多个工程场景，在研发初期阶段，无需直接加工全尺寸实物部件，通过三维模型导入仿真软件即可完成多轮参数迭代，大幅降低前期研发的试错成本。设计过程中优先考虑了仿真分析的几何精度要求，翼型表面采用连续曲率过渡，不存在几何尖角、碎面等会导致仿真网格划分失败的缺陷，可直接导入ANSYS等流体仿真软件完成结构化或非结构化网格划分，减少仿真前处理的几何修复工作量。

外形设计上，该翼型采用经典的低速翼型轮廓逻辑，前缘保持圆润过渡以避免大迎角下的气流过早分离，后缘逐步收窄形成锐利的尾缘结构，保证尾流区的流场稳定性，厚度分布沿弦长方向平滑变化，可根据不同测试需求调整最大厚度位置、相对厚度等参数，适配不同雷诺数下的仿真测试要求。安装边界方面，翼型两端预留了标准的装夹定位平面，可直接适配风洞试验段的装夹接口，也可在仿真软件中直接设置两端面的边界条件，无需额外添加装配结构即可完成仿真计算域的搭建。

功能特性上，该翼型模型兼顾了仿真验证与后续实物加工的双重需求，几何结构完全满足实体建模的水密性要求，既可以直接用于流体仿真计算，也可导出至CAM软件完成数控加工编程，制作风洞试验用的实物测试样件。设计过程中同步考虑了与SOLIDWORKS等三维建模软件的兼容性，模型特征树保留了完整的参数化建模逻辑，研发人员可直接通过修改草图中的翼型坐标点、弦长参数、扭转角度等变量，快速生成不同参数的翼型方案，无需重新绘制几何轮廓，大幅提升翼型迭代设计的效率。

在实际研发流程中，这类标准化的翼型测试样本可作为气动性能对比的基准件，不同研发团队可基于同一几何模型开展仿真计算，对比不同湍流模型、网格划分方案、边界条件设置下的计算结果差异，校准仿真流程的计算精度。针对小型无人机研发场景，该翼型可直接作为机翼的基础截面，通过沿展向拉伸、添加扭转角即可生成完整的机翼结构，结合CFD仿真结果优化不同展向位置的翼型参数，可有效提升无人机的续航能力与飞行稳定性。针对风力发电机叶片设计场景，可基于该翼型调整不同截面的厚度分布，匹配叶片不同径向位置的受力与气动需求，优化叶片的风能捕获效率。

设计时特意规避了非必要的工艺特征，保留了翼型最核心的气动外形结构，避免多余特征对仿真流场造成干扰，保证仿真结果能够准确反映翼型本身的气动特性。模型的几何公差控制在仿真分析允许的范围内，表面曲率连续偏差满足流体仿真的几何精度要求，不会因为几何精度问题导致仿真计算出现局部流场异常。对于需要开展流固耦合分析的场景，该翼型的实体结构可直接导入结构力学仿真模块，结合流场计算结果完成翼型在不同流速、迎角下的结构变形、应力分布计算，评估翼型的结构强度是否满足设计要求。
